16
USER2
用戶自定義2
17
USER3
用戶自定義3
18
USER4
用戶自定義4
19
USER5
用戶自定義5
20
USER6
用戶自定義6
21
USER7
用戶自定義7
22
USER8
用戶自定義8
23
FILTER
過濾
24
NOTE
備注
25
VENDOR
供應商
26
ASSY
裝配號
27
DMID
圖形管理器號
28
NAME
名稱
注意：面對明細表中的數量時用12 MASS代替，因為2 QTY數量指的是參考數量，不是物料數量

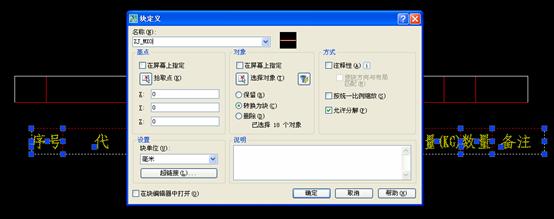

步驟3：定義塊。使用block或者“定義塊”命令分別把標題框和屬性定義框組合成兩個塊，要求塊名為：標題框，即將保存文件名+0；屬性定義框，即將保存的文件名+1。例如ZJ_MX0，ZJ_MX1，文件名ZJ_MX。

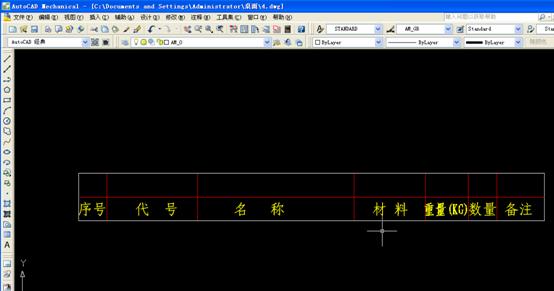

步驟4：將兩個定義好的塊合并在一起。
步驟5：保存文件。兩個塊并起來后[U1] ，明細表制作基本完成，將文件保存到CAD安裝目錄…\Autodesk\Acadm 2006\Acadm\Gen\DWG\Msk\Summation文件夾下，并命名為ZJ_MX（即與前面兩個塊的命名對應）。

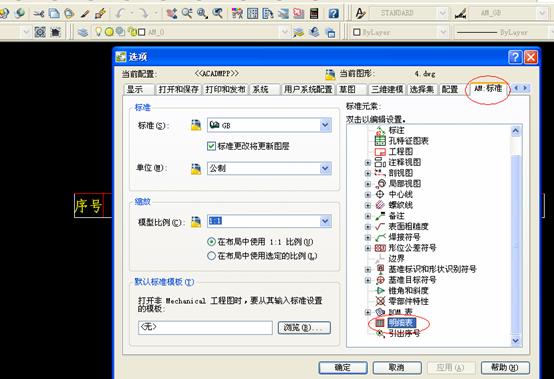

步驟6：在CAD環境中打開ZJ_MX.dwg文件，右鍵“選項”菜單，在彈出的“選項”界面中，單擊“AM：標準”頁中的“明細表”菜單（如下圖）
會彈出如下界面

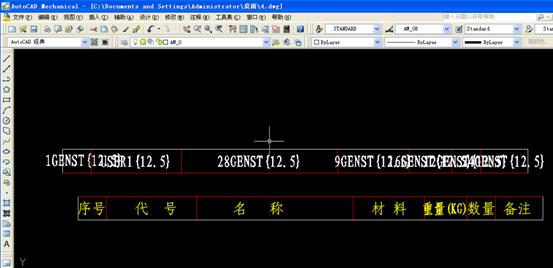

按照下圖明細表中字段的前后順序，在上圖紅圈畫出的區域進行維護
注意！明細表中的數量是由MASS這個字段來定義的；代號用USER1這個字段來定義，且數據類型改成文字型
[U2]
完成以上操作后，以ZJ_MX命名重新保存一次
至此，明細表制作完成。
6.模板裝配
在進行模板裝配時，我們必須在CAD環境下打開先前定制的基礎模板ZJ_gb.dwt文件，在這個基礎模板中完成CAD模板的拼接，并以dwt的格式保存，真正做到與PDM系統的無縫鏈接，具體操作步驟如下：
步驟1：在CAD環境中打開ZJ_gb.dwt基礎模板，為CAD模板的裝配創造條件
步驟2：在ZJ_gb.dwt基礎模板中右鍵“選項”菜單，在彈出的“選項”界面中，單擊“AM：標準”頁中的“工程圖”菜單（如下圖）
