4.標題欄的繪制規范
標題欄同樣需要在ZJ_gb.dwt模板中進行繪制，繪制完成后也要以dwg的格式保存，具體操作方法如下：

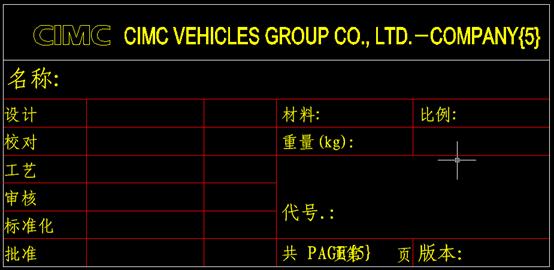

步驟1：在模板中先把標題欄繪制完成（按照企業標準的標題欄格式及圖層樣式）

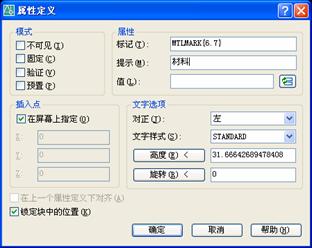

步驟2：在相應的單元格中定義屬性。首先輸入命令attdef回車。彈出的屬性設置對話框中，“標記”處輸入該屬性的代號，例如MTLMARK{6.7}，“提示”處輸入該屬性代號的中文提示等，點擊“確定”。（注：代號后面大括號{6.7}表示字體壓縮比。其中6.7代表該方格的長度除以填充在該方格上字體的高度，為了保證當輸入字段過長時字體會在方格內自動壓縮，而不會溢出）

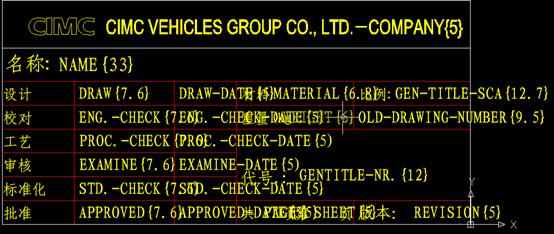

然后在相應單元格中定義屬性，調整定義屬性的位置（如下圖），注意：把代號定義屬性為GEN-TITLE-NR{12}
步驟3：保存標題欄。將做好的標題欄保存到CAD安裝目錄…\Autodesk\Acadm 2006\Acadm\Gen\DWG\Format文件夾下，并記住該文件名。該文件夾是CAD默認存放標題欄模板的位置。
至此，標題欄制作完成。
5.明細表的繪制規范
明細表與圖框、標題欄一樣需要在ZJ_gb.dwt模板中進行繪制，繪制完成后也要以dwg的格式保存，具體操作方法如下：

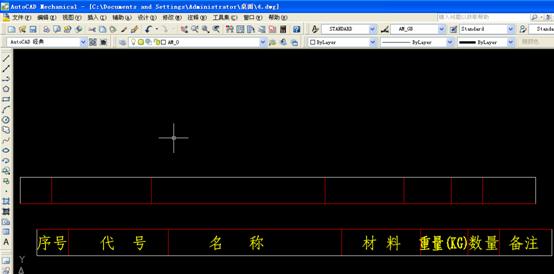

步驟1：在標準底板上把明細表標題欄和一個空的框繪制好，如下圖：（注：這里只需要一個與標題欄一致的空框即可，而且需要與標題欄分開）
步驟2：在上面的空框設置相應的屬性，添加屬性方法與標題欄屬性添加類似，可以使用命令attdef或者菜單的“定義塊屬性”。屬性的標識應嚴格按照下面格式要求來輸入（由于CAD本身BOM數據庫定義的原因）。格式為 “屬性代碼”+“GENST”+“字體壓縮比”，例如：12GENST{5.3}。其中屬性代碼應嚴格按照下面圖示來標注，其中CAD自帶屬性代碼與BOM數據庫對應關系如下表：
屬性代碼
對應
數據庫列
數據庫
列名稱
屬性代碼
對應
數據庫列
數據庫
列名稱
1
ITEM
序號
2
QTY
數量
3
PLNAME
明細表文件名
4
PLPATH
明細表路徑
5
DESCR
說明
6
DESCR2
說明2
7
STANDARD
標準
8
STANDARD2
標準2
9
MATERIAL
材料
10
MATERIAL2
材料2
11
USERID
ID號
12
MASS
質量
13
PRICE
單價
14
DIM
尺寸
15
USER1
用戶自定義1
