用CAD可以畫出很多室內的平面設計圖，包括里面的家具、門、窗等等，更加直觀。那么如何去畫平面設計圖中的門呢？

1.在命令行中輸入rec，即畫矩形的指令。

2.如下圖，單擊這一點進行拖動。

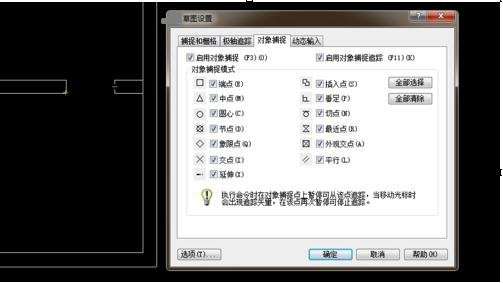

3.在沒有顯示中點的情況下，可以用鼠標右鍵點擊對象進行捕捉。點擊全部選擇。

4.一個小的矩形框就畫出來了。

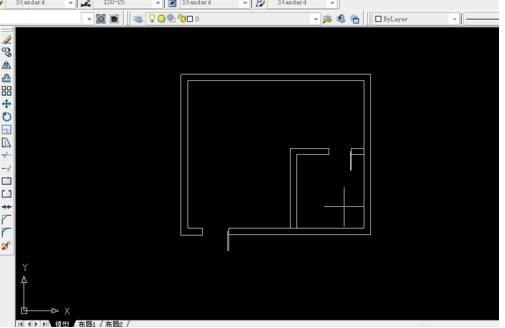

5.接下來可以用矩形畫出門框。

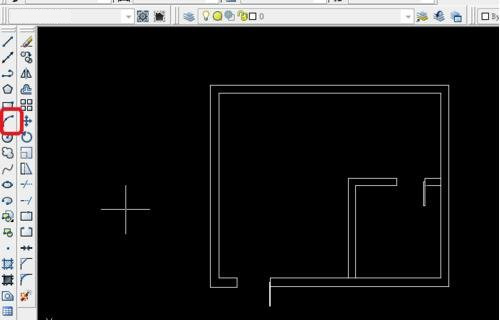

6.然后單擊圓弧選項，開始畫門。

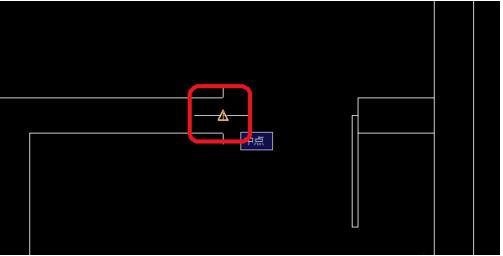

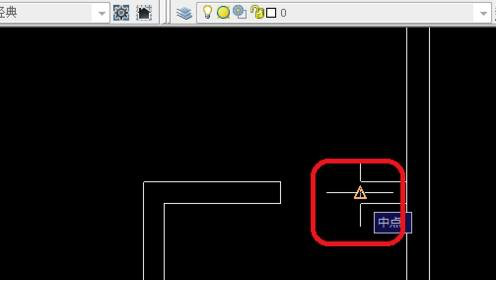

7.單擊中點，這時可以看到三角符號。

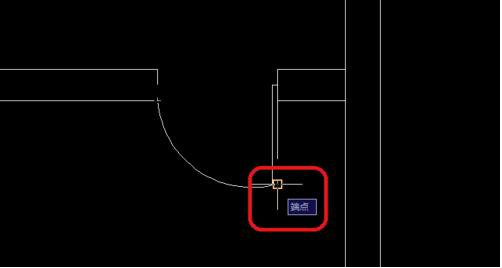

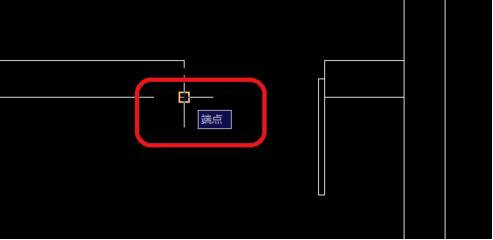

8.再左鍵單擊端點，也就是第二個點。單擊第三個點就可以畫出圓弧。這就完成了門的畫法。
