通過將對象指定到圖層來組織圖形。
當圖形看起來很復雜時，可以隱藏當前不需要看到的對象。

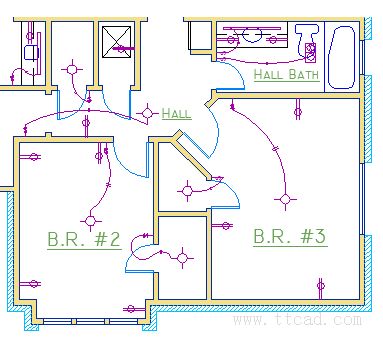

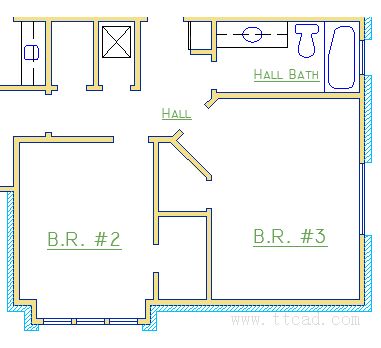

在下面的圖形中，已通過關閉其圖層來暫時隱藏門和電線。

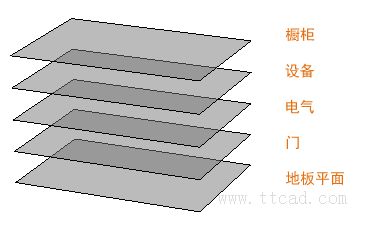

您可以通過在與特定功能或用途關聯的圖層上組織圖形中的對象，來獲得該控制級別。將圖層看作是透明的塑料紙可能會有所幫助：
使用圖層，您可以：
關聯對象（按其功能或位置）
使用單個操作顯示或隱藏所有相關對象
針對每個圖層執行線型、顏色和其他特性標準
重要： 抵制在一個圖層上創建所有對象的誘惑。圖層是在 AutoCAD 圖形中可用的最重要的組織部件。
圖層控件

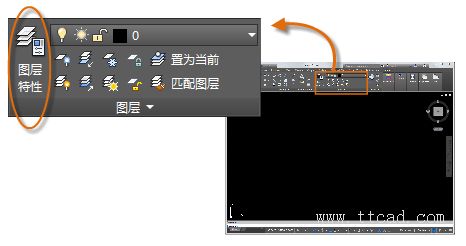

要查看圖形的組織方式，請使用 LAYER 命令來打開圖層特性管理器。您可以在命令窗口中輸入 LAYER 或 LA，也可以單擊功能區中的“圖層特性”工具。

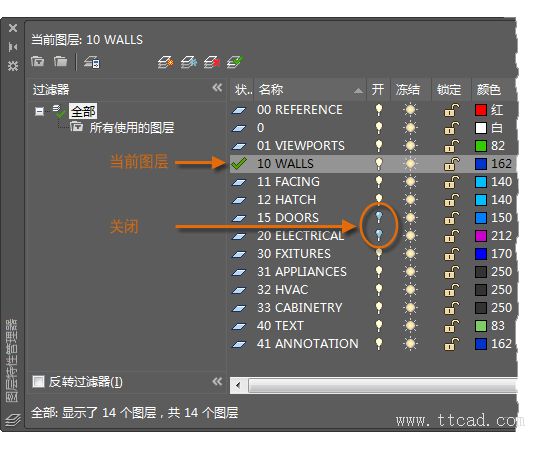

下面是在此圖形中顯示的圖層特性管理器。
如圖所示，圖層 10 WALLS 是當前圖層。所有新對象都將自動放置在該圖層上。在圖層列表中，圖層 10 WALLS 旁邊的綠色勾選標記確認它是當前圖層。
在標簽為“打開”的列中，請注意，兩個圖層的燈泡圖標都是暗的。已關閉這些圖層以隱藏樓層平面中的門和電線。
請注意，每個圖層名都以兩位數的數字開始。此慣例使用戶可以輕松控制圖層的順序，因為它們不依照字母排序。
提示： 對于復雜圖形，可能要考慮更復雜的圖層命名標準。例如，圖層名可以以 3 位數開始，后跟命名代碼，該代碼包含建筑中的多個樓層、項目編號、測量設置和特性數據等。
實用建議
圖層 0（零）是在所有圖形中存在并具有某些深奧特性的默認圖層。最好創建自己的具有有意義名稱的圖層，而不使用此圖層。
任何包含至少一個標注對象的圖形將自動包括保留圖層（稱為 Defpoints）。
為后臺構造幾何圖形、參考幾何圖形和通常不需要查看或打印的注釋創建圖層。
