首先，我們來學習男鉆戒初步建模（開環男戒的主體部分）設計。
圖1 男鉆戒
第一步，分別新建名稱為鉆石對戒的多對象文件，以及新建名稱為開環男戒的零件。

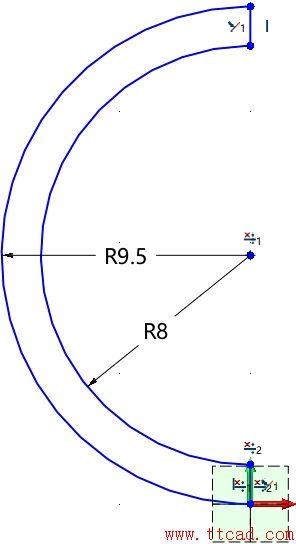

第二步，在XZ工作平面上創建下面草圖并保存該草圖，草圖參數如圖2所示。
圖2 創建草圖-1

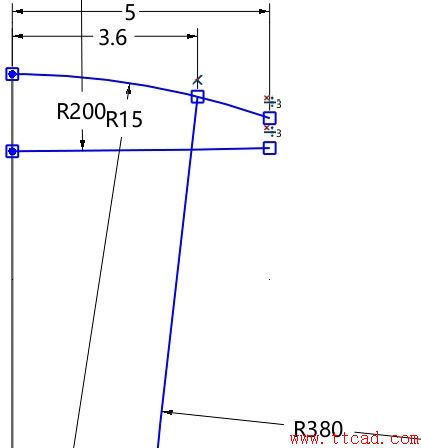

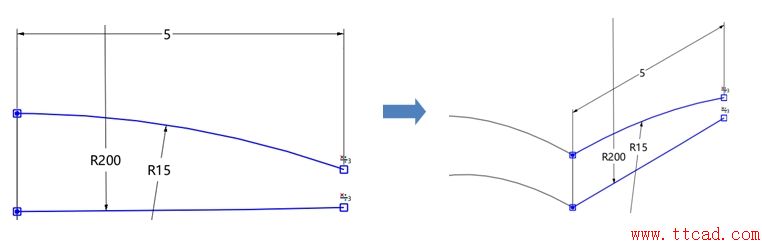

第三步，在YZ工作平面上創建草圖-2，分別繪制兩條圓弧并標注相應尺寸，添加垂直約束以及圓弧高度，上方位置草圖參數如圖3所示。
圖3 創建草圖-2
第四步，在YZ工作平面上創建草圖-3，分別繪制兩條圓弧并標注相應尺寸，添加垂直約束以及圓弧高度，下方位置草圖參數如圖4所示。
圖4創建草圖-3

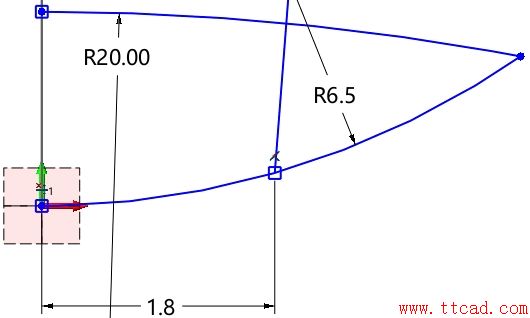

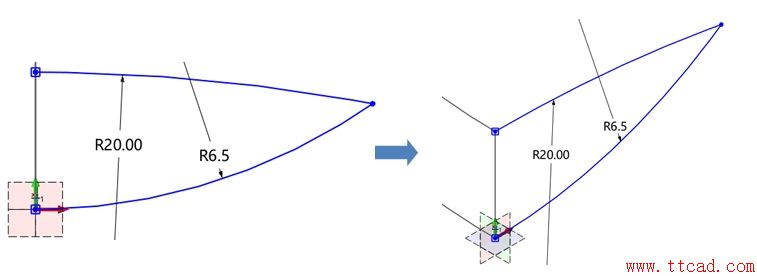

第五步，繪制圓弧，上下方位置尺寸標注分別如圖5、圖6所示。
圖5 繪制上方圓弧
圖6繪制下方圓弧

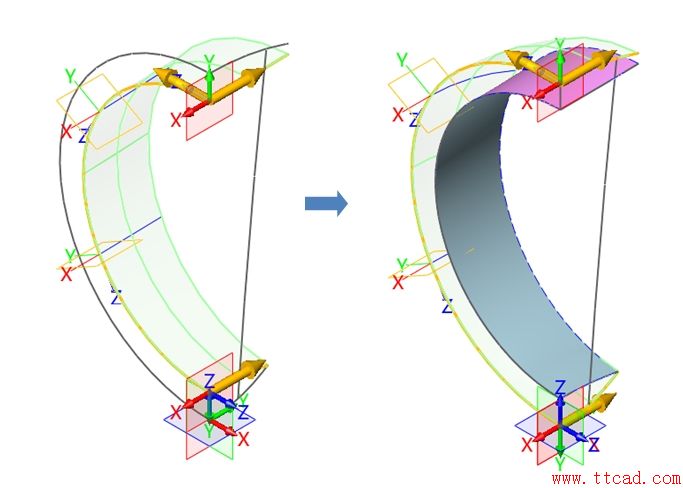

第六步，退出草圖，設置過濾器為曲線，分別使用驅動曲線放樣和放樣創建曲面，如圖7所示。
圖7創建曲面

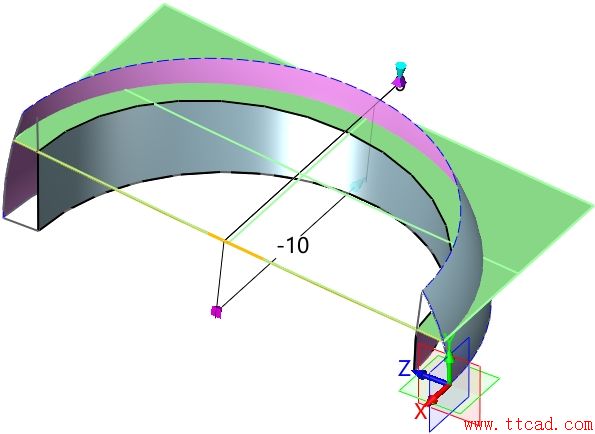

第七步，使用拉伸將圓弧曲線進行拉伸，和指定曲面使用布爾減運算，如圖8所示。
圖8 曲面拉伸

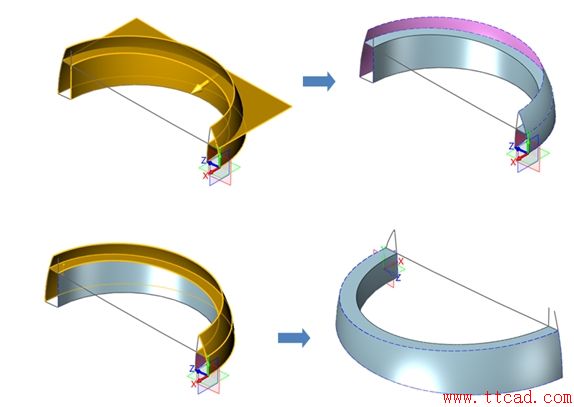

第八步，進行曲面修剪，移除不需要部分，如圖9所示。
圖9 曲面修剪
第九步，分別拾取封閉輪廓，依次形成兩個曲面，如圖10所示。
圖10曲面形成

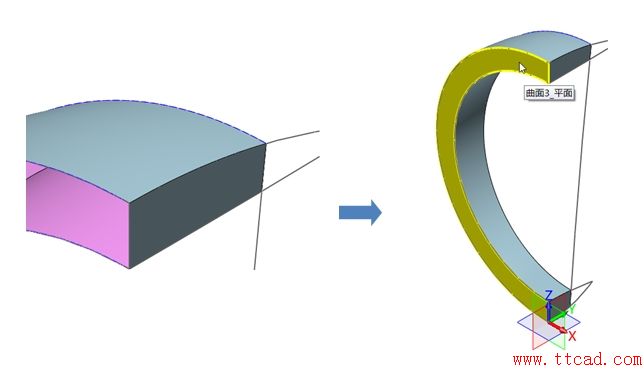

第十步，隱藏輔助草圖，使用縫合把封閉曲面縫合成實體，如圖11所示。
