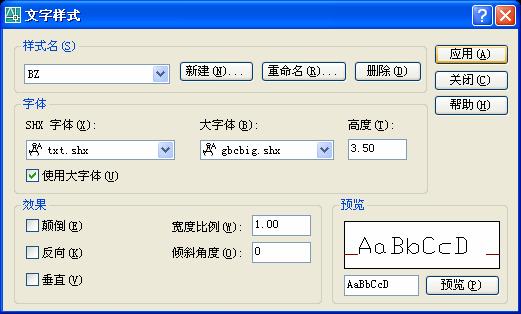

在【文字樣式】對話框中點擊【樣式名】下拉框，選擇要修改的字體樣式，選擇好了以后再設置該字型使用的字體、高度、寬度比例等屬性，設置完成后點擊【應用】按鈕。依此完成每個所需使用的標準字型的定義。
2.2.3 標注樣式格式設置

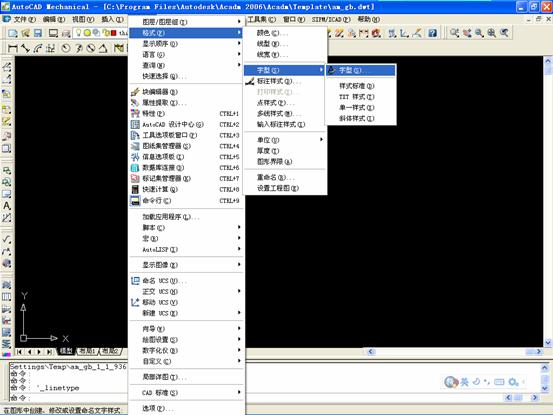

選擇菜單【輔助】――>【格式】――>【標注樣式】，彈出標注樣式管理器窗口。

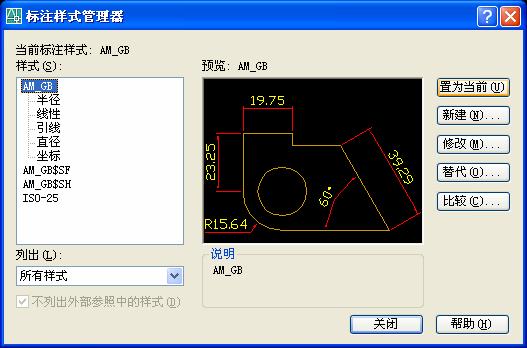

選擇要作為標準樣式使用的樣式，單擊窗口右側的

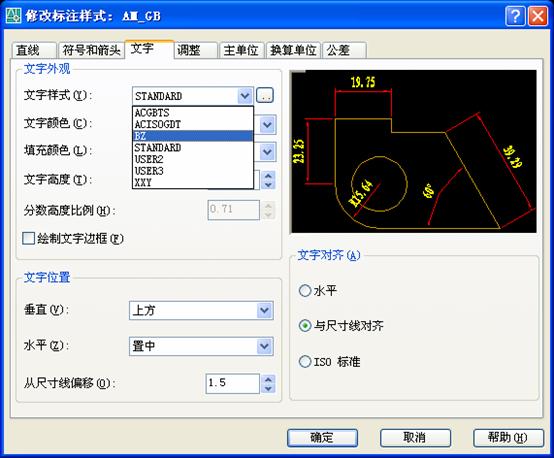

按鈕，在彈出的【修改標注樣式】對話框中對該樣式進行修改。
定義標注時使用的規范的直線、符號和箭頭及文字等，定義完成后點擊【確定】。

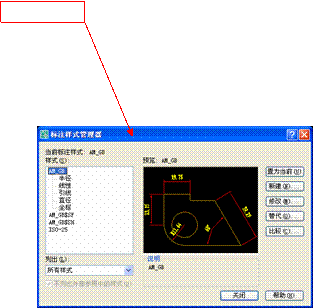

標注樣式修改完成后選擇該樣式，點擊【標注樣式管理器】窗口右側的
按鈕，將該標注樣式設置為默認使用的標注樣式，完成后
【標注樣式管理器】。
2.2.4 其他格式設置
若還有其他要統一規范的格式，如：【單位】、【厚度】、【圖形界限】等，則繼續在模板中進行設置。
2.2.5 基礎模板的保存
基礎模板中各種格式設置完成后，要先將基礎模板保存，供后面使用。

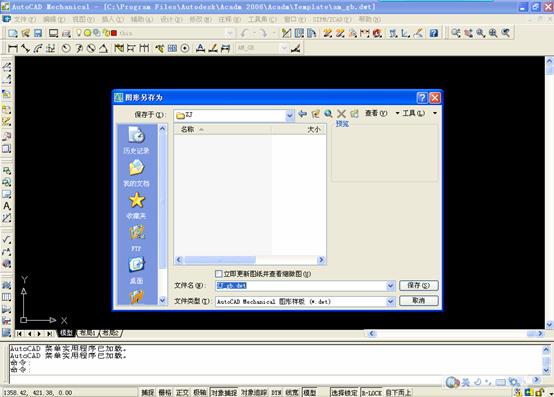

選擇【文件】――>【另存為】，將定義好的基礎模板保存為一個新的模板文件――ZJ_gb.dwt.
3. 圖框的繪制規范
繪制圖框首先需要在上面設置完成的ZJ_gb.dwt模板中進行，根據A0、A3、A4圖紙的要求繪制圖框，并以dwg的格式保存，具體制作方法如下：

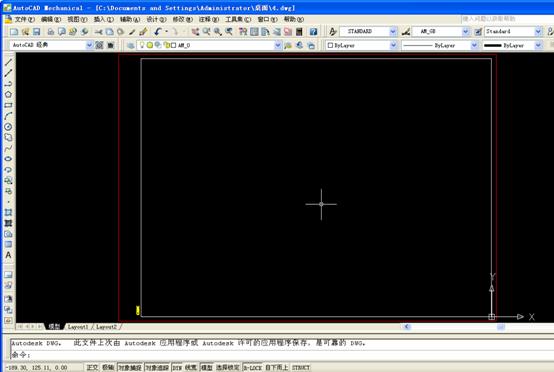

步驟1：進入CAD環境中打開ZJ_gb.dwt模板，進行圖框繪制（如下圖所示）

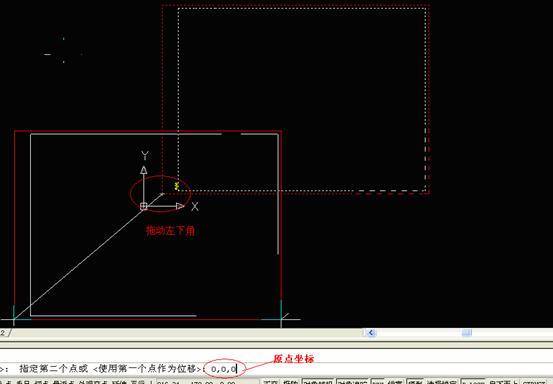

步驟2：選中圖框，把其移動到原點坐標（具體操作如下圖所示）
步驟3：移動到原點以后，將做好的圖框保存到CAD安裝目錄…\Autodesk\Acadm 2006\Acadm\Gen\DWG\Format 文件夾下，該文件夾是CAD存放圖框模板的默認文件夾。并給文件命名，以便日后方便調用。
至此，圖框制作完畢。
A4-210*297
A3-420*297
A2-594*420
A1-841*594
A0-1188*841
