一．功能簡介
1.CAD模板定制的目的
CAD模板的定制是企業標準化工作之一，為了在企業內部對圖紙的格式進行規范管理，實現圖紙格式的統一，應該定制好CAD圖紙的標準模板，技術部門在進行產品結構及工藝設計時都統一使用該定制好的標準模板。
在SIPM/ICAD2006M接口環境下進行零部件設計工作，要使設計數據能正確地與PDM服務器中的數據進行交互，也需要定制規范的模板。
2.CAD模板定制的作用
定制規范的模板，并使用規范的模板進行設計，有以下好處：
1） 企業標準化工作的需要，有利于圖紙的管理。
2） SIPM/PDM系統的需要，有利于CAD圖紙的數據與PDM服務器中的數據正確交互，定義了正確的模板并正確配置了CAD接口配置文件后，在CAD接口中將設計數據保存到PDM服務器時，系統可以自動將圖紙信息、零部件信息及零部件結構（BOM）信息提取到PDM服務器中,大大簡化了PDM中零部件設計操作。
3） 在企業內部使用統一的模板進行設計工作，圖紙中圖層使用規范、線型、顏色等都采用統一規范的格式，有利于企業內部對設計進行有效的交流溝通。
二．模板定制的方法及規范
模板定制的方法及規范包括模板定制流程規范和按流程操作規范，下面將分步對模板定制的流程及操作方法進行講解。
1.模板定制流程規范

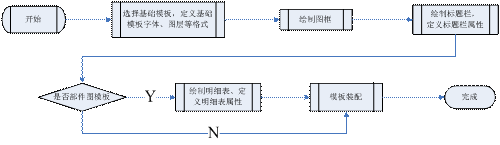

CAD模板定制的流程規范如下圖所示，一共包括5步：
a.基礎模板的選擇及格式定義。
b.繪制圖框。
c.繪制標題欄及屬性定義。
d.繪制明細表及屬性定義。
e.模板裝配。
其中對于零件圖的模板，不需要進行明細表的繪制及屬性定義。
2.基礎模板的選擇及定制規范
2.1 基礎模板的選擇

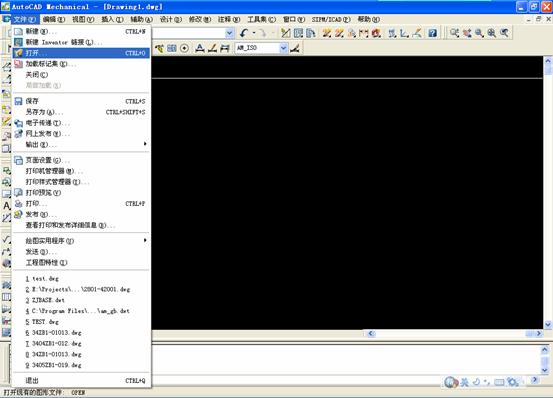

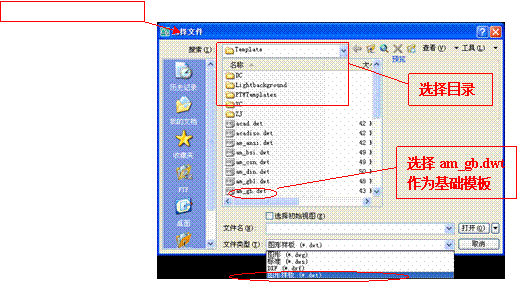

運行AutoCAD Mechanical 2006，點擊【文件】菜單，選擇【打開】子菜單，在彈出的【選擇文件】對話框中，單擊【文件類型】右邊的下拉菜單，選擇【圖形樣板（*.dwt）】，系統會自動將目錄定位到CAD安裝目錄中的Template目錄下，如果沒有定位到該目錄，請手動將目錄定位到CAD安裝目錄下的%Acadm 2006%\Acadm\Template，然后選擇該目錄下的am_gb.dwt文件作為基礎模板。
2.2 基礎模板的格式設置
2.2.1 圖層格式設置

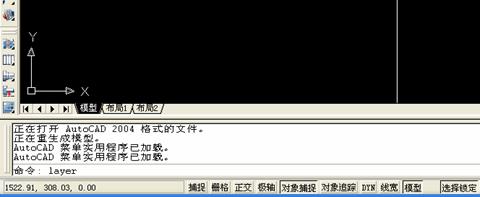

基礎模板選擇好了以后，接下來對基礎格式進行設置，在命令行輸入【layer】并按空格或回車執行，打開圖層屬性管理器，對圖層的名稱、線型、顏色、粗細等屬性進行修改，完成企業標準圖層的定義。

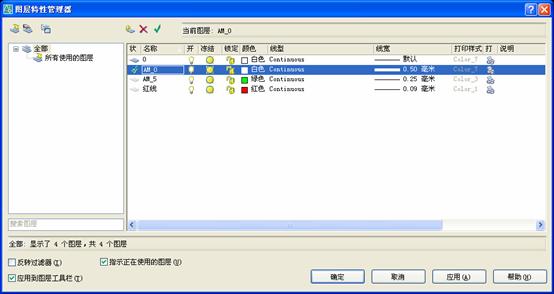

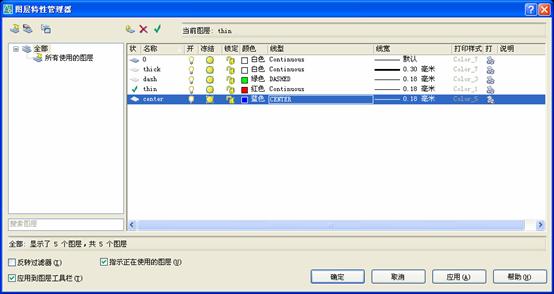

完成企業標準圖層的定義
2.2.2 字型格式設置

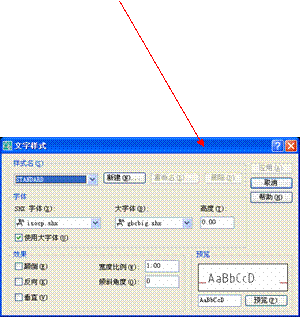

圖層定義完成后，接著對字型進行定義，點擊【輔助】菜單，選擇【格式】――>【字型】――>字型，彈出【文字樣式】對話框。
