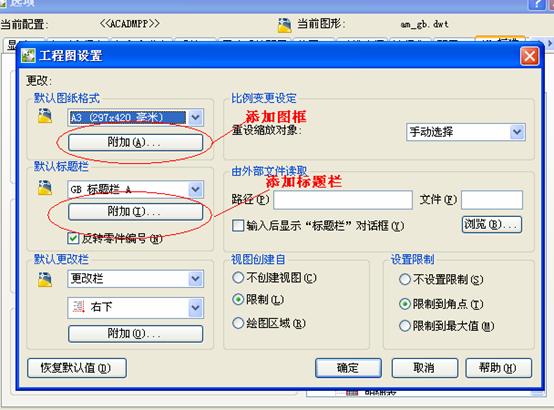

在彈出的“工程圖設置”界面中，單擊“附加”按鍵，添加圖框和標題欄，然后確定

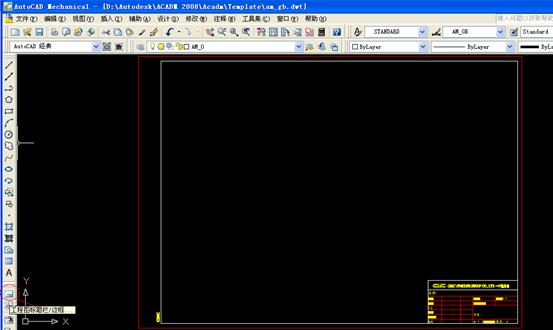

步驟3：單擊左邊菜單中的
圖標，結果如下圖所示

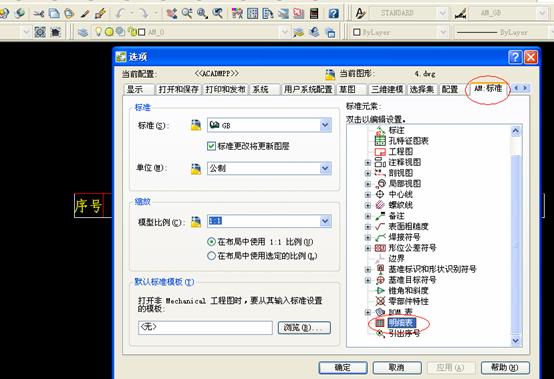

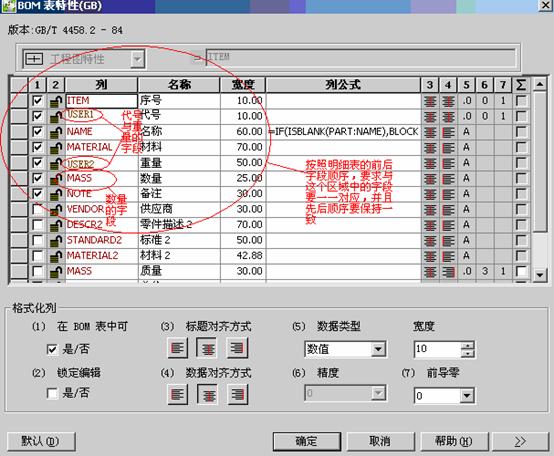

步驟4：右鍵“選項”菜單，在上圖環境中，重復上述“明細表繪制規范”步驟6的操作，使兩邊對明細表的定義保持一致

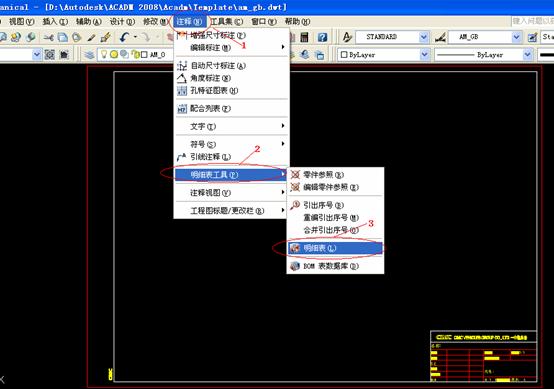

步驟5：添加明細表，操作順序如下圖所示
單擊明細表后，CAD界面中的十字圖標會變成
這樣的顯示，在模板任意一個地方右鍵菜單“確認”，會彈出“明細表”界面
步驟6：在彈出的明細表界面中選擇剛做的明細表模式，然后按確定鍵
明細表添加完成
完成以上操作以后，以dwt格式保存
至此，CAD模板裝配任務完成（注意：制作的標題欄與明細表適合與A0、A1、A2、A3、A4等任意圖紙進行搭配，操作方法如上所述，不再贅述）
