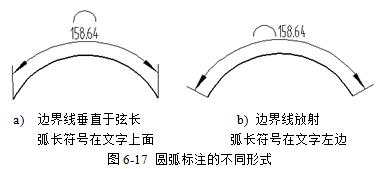

(2) 弧長符號形式：設置弧長標注符號形式，有【位于文字上面】和【位于文字左面】兩種形式，如圖6-17所示。(3) 引出點形式：設置尺寸標注引出點形式，可以設置無引出點和有引出點。(4) 錐度符號顏色：設置錐度標注時的錐度符號顏色6.1.2 管理標注風格【標注風格】對話框中的各按鈕用于標注風格的管理。1. 設為當前    單擊【設為當前】按鈕，將【尺寸風格】列表框中所選的尺寸風格設置為當前標注風格，以后標注的尺寸即使用該風格，直至再次修改當前風格為止。在【尺寸風格】列表框中，右鍵單擊選中的風格，在彈出的菜單中選擇【設為當前】也可。2. 新建風格    單擊【新建】按鈕，首先彈出一個提示框，詢問“新建風格后將自動保存，確認新建嗎？”，單擊【是】按鈕后，彈出【新建風格】對話框，如圖6-18所示。對話框中各控件的功能如下：(1) 風格名稱：在文本框中輸入新的標注風格名稱；(2) 基準風格：為選取參考標注風格名的下拉列表框，表示新建的風格是在什么基礎風格上修改而成的；(3) 用于：該列表框用于選擇新建的風格用于哪些標注，包括【所有標注】、【線性標注】、【角度標注】、【半徑標注】、【直徑標注】、【坐標標注】。若選擇【所有標注】以外的其他選項，將在基準風格下建立相應的子風格，該子風格只用于指定的標注類型。單擊【下一步】按鈕，新建風格完成，然后設置新建風格的各項內容即可。3. 刪除風格：在需要刪除的風格上單擊右鍵，在彈出的快捷菜單中選擇【刪除】即可，也可單擊【刪除】按鈕刪除選中的風格；4. 重命名風格    在需要重命名的風格上單擊右鍵，在彈出的快捷菜單中選擇【重命名】；選中一個風格后，再次單擊該風格名稱，也可進入重命名狀態。5. 樣式替代    在使用尺寸風格時，可以增加一個臨時的【樣式替代】風格，以便讓當前生成的各種尺寸標注均在生成后直接使用統一的特性覆蓋。    選中當前尺寸風格后，【樣式替代】按鈕被激活。單擊【樣式替代】按鈕，即可在當前尺寸樣式下生成【樣式替代】尺寸風格。    【樣式替代】尺寸風格生成后，必須經過屬性修改才能保存下來。如果其設置與當前風格完全一致，則確定后樣式替代會被直接刪除。    【樣式替代】尺寸風格經過設置生效后，則再次進行尺寸標注時，生成的尺寸對象的引用風格仍然是當前風格，但經過樣式替代修改的屬性將覆蓋當前風格中的設置。    如果希望新生成的尺寸標注不再進行樣式替代，可以在【樣式管理】或【尺寸風格】功能對話框中將樣式替代刪除。應注意，如果切換當前尺寸風格，則樣式替代會自動刪除。6.  合并風格    將使用一種尺寸風格的對象改為使用另外一種尺寸風格。    選擇一種【尺寸風格】后，單擊【合并】按鈕，彈出【風格合并】對話框，在左側的【原始風格】列表框中選擇一個風格，在右側的【合并到】風格列表框中選擇一個風格，單擊【合并】按鈕完成尺寸風格的合并操作。原來使用【原始風格】的對象將改為【合并到】的尺寸風格。上一頁123456下一頁該文章所屬專題：CAXA電子圖板2013
