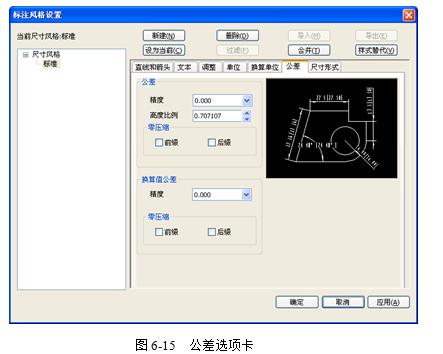

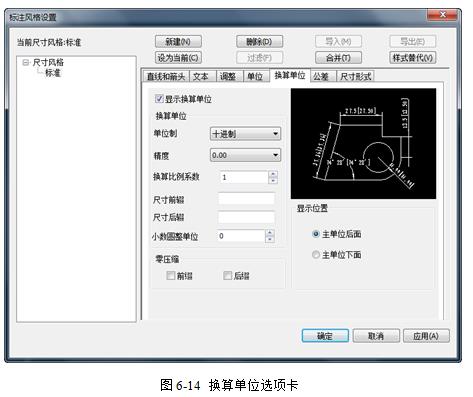

④ 小數分隔符：設置采取什么樣的小數分隔符，有【逗號】、【句點】、【空格】三種形式。⑤ 小數圓整單位：為除“角度”之外的所有標注類型設置標注測量值的舍入規則。若此處填入 0.25，則所有標注距離都以 0.25 為單位進行舍入。如果輸入 1.0，則所有標注距離均舍入為最接近的整數。小數點后顯示的位數取決于“精度”設置。⑥ 度量比例：這里控制的是線性尺寸測量的比例因子，標注的尺寸為系統測量所得尺寸乘以比例因子，但對角度無效。如實際尺寸為10， 若度量比例為2， 則標注為20。該項設置可用于英制和SI長度單位換算，例如將用英制標注的圖紙換算成SI制標注，比例設為25.4即可。(2) 零壓縮組    控制標注中數字“0”的顯示。若勾選了【前綴】復選框，當尺寸小于1時，不顯示小數點前面的0，如測量實際值為0.25，則顯示為“.25”；若勾選【后綴】復選框，非零數字末位的0不被顯示，如實際測量為3.103，若顯示2位精度，則顯示為3.1，若不勾選【后綴】，則為3.10。(3) 角度標注組① 單位制：控制角度以【度分秒】的形式顯示還是以【度】的小數形式顯示，也可以【弧度】或【百分度】形式顯示，顯示時弧度后面加“r”，百分度后面加“g”；② 精度：設置角度標注的小數位數。可以精確到小數點后5位。③ 補齊度分秒：勾選該復選框，在用度分秒方式標注時，會補齊度分秒。如有一角度為50°24"，勾選該項后將顯示為50°0'24"。5.  換算單位選項卡    【換算單位】選項卡用于指定標注測量值中換算單位的顯示并設置其格式和精度。如圖6-14所示。    只有勾選【顯示換算單位】復選框，其下的各項控件才被激活，可以設置換算單位的【單位制】、【精度】、【零壓縮】、【顯示位置】等參數。    換算單位組用于顯示和設置除角度之外的所有標注類型的當前換算單位格式。(1) 單位制：設置換算單位的單位格式。包括十進制、分?jǐn)?shù)、英制、科學計數等。(2) 精度：設置換算單位中的小數位數。(3) 換算比例系數：指定一個乘數，作為主單位和換算單位之間的換算因子使用。例如，要將英寸轉換為毫米，請輸入25.4。此值對角度標注沒有影響，而且不會應用于舍入值或者正、負公差值。(3) 尺寸前綴：在換算標注文字中包含前綴?？梢暂斎胛淖只蚴褂每刂拼a顯示特殊符號。例如，輸入控制代碼%c顯示直徑符號。輸入的前綴將替代所有默認前綴。(4) 尺寸后綴：在換算標注文字中包含后綴?？梢暂斎胛淖只蚴褂每刂拼a顯示特殊符號，輸入的后綴將替代所有默認后綴。(5) 小數圓整單位：設置除角度之外的所有標注類型的換算單位的舍入規則。(6) 零壓縮：控制是否禁止輸出前導零和后續零。(7) 顯示位置：控制標注文字中換算單位的位置，可以放在“主單位后面”或“主單位下面”。6. 公差選項卡【公差】選項卡控制標注文字中公差的格式及顯示，如圖6-15所示。(1)  公差組    控制標注文字中公差的文字高度及顯示精度?！揪取坑糜谠O(shè)置尺寸偏差的精確度，可以精確至小數點后5位，【高度比例】用于設置當前公差文字相對于基本尺寸的高度比例；【零壓縮】用于控制是否禁止輸出前導零和后續零。(2) 換算值公差組    設置換算公差單位的格式?！揪取坑糜陲@示和設置換算單位公差的小數位數，【零壓縮】控制是否禁止輸出前導零和后續零。7. 尺寸形式選項卡【尺寸形式】選項卡用于控制弧長標注和引出點等參數，如圖6-16所示。(1)  弧長標注形式：設置弧長標注的邊界線形式。有【邊界線垂直于弦長】和【邊界線放射】兩個選項，如圖6-17所示。
