Inventor具有非常強大裝配功能，它的零部件運動模擬通常也是基于裝配約束的，這使得對于基于裝配約束的運動模擬，無論結構多復雜實現起來都非常容易（如連桿機構、傳動機構和擺輪機構等）。但是在實際工作中，我們遇到的很多運動模式（如一個物體按確定的二維或三維的軌跡運動；在自動加工流水線上工件、夾具和加工設備的協調動作等等），我們僅僅只用基于裝配約束的運動模擬就難以實現。

    如何來實現這種復雜的運動模擬？我們知道Inventor的裝配模型中每添加一個裝配約束，系統內部就會自動賦予一個變量，而且這個變量可以用Inventor的內部函數與其它變量建立關系，并在驅動約束主變量時實現聯動，這就為實現復雜的模擬運動帶來了可能。

    在Inventor的變量中除了用“加減乘除”運算進行關聯外，還可以用SIN、COS等復雜函數建立相互間的關聯關系，在Inventor的幫助中可以找到這些函數的詳細說明。

    下面我們就通過幾個實例來探討如何用Inventor的內部函數，來實現一些特殊而復雜的運動模擬問題。

    1、 二維正弦波型曲線運動

    A. 這里以小球?yàn)榱?，首先做一個直徑為5mm的球型零件，存盤后將其裝入一新建的部件文件（.iam）中。

    B. 在部件瀏覽器中選中小球單擊右鍵，選擇取消固定。

    C. 分別給小球中心和部件的基準坐標的xy、yz和zx平面之間添加配合約束，之后選擇zx平面為觀察方向。

    D. 接下來要將裝配約束變量進行關聯，我們選擇與yz平面的裝配約束為主動變量，而與xy平面的裝配約束變量用y=a sin(x)公式與主動變量相關聯。

 圖1

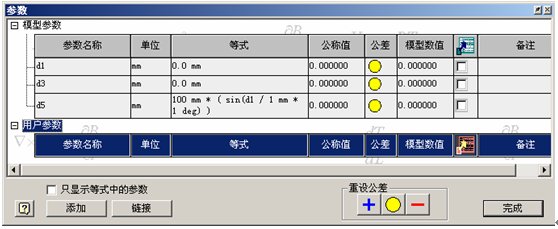

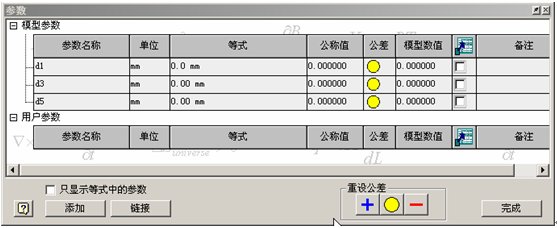

    E. 在裝配工具面板中選擇參數按鈕“ ”，在參數設置對話框中進行設置，如圖1所示。如果與yz平面的裝配約束變量名為d1，與xy平面的裝配約束變量為d5，接著將d5的等式項中添加“100 mm * ( sin(d1 / 1 mm * 1 deg) )”的表達式，如圖2所示。

    注意：100為振幅，“d1 / 1 mm * 1 deg”是為了將量綱mm轉換為deg，以確保量綱的正確性，否則就會出錯。

圖2

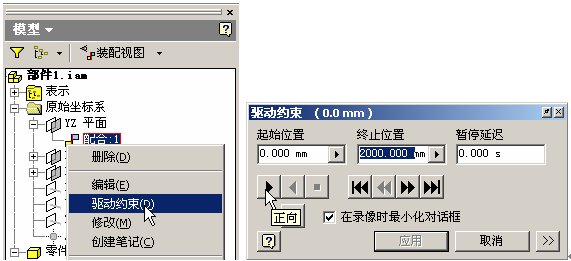

    F. 如圖3所示，在瀏覽器中，選擇與XY平面的配合約束，在右鍵下拉菜單中選擇“驅動約束”，然后在“驅動約束對話框”中設置合適的終止值，點“ ”按鈕，小球就會按正弦波型曲線運動。如果再將小球與ZX平面的裝配約束變量，也和驅動變量用表達式進行關聯，那么就可以實現三維曲線軌跡的運動模擬。

   圖3上一頁123下一頁
