第6章 繪圖工具與圖層線型
6.1 柵格
1. 命令格式
命令行：Grid
GRID命令可按用戶指定的X、Y方向間距在繪圖界限內顯示一個柵格點陣。柵格顯示模式的設置可讓用戶在繪圖時有一個直觀的定位參照。當柵格點陣的間距與光標捕捉點陣的間距相同時，柵格點陣就形象地反映出光標捕捉點陣的形狀、柵格點陣同時直觀地反映出繪圖界限。
柵格由一組規則的點組成，雖然柵格在屏幕上可見，但它既不會打印到圖形文件上，也不影響繪圖位置。柵格只在繪圖范圍內顯示，幫助辨別圖形邊界，安排對象以及對象之間的距離?？梢园葱枰蜷_或關閉柵格，也可以隨時改變柵格的尺寸。
2. 操作步驟
柵格間距的設置可通過執行SETTINGS命令，或者下拉菜單［工具］→［草圖設置］，從彈出的草圖設置對話框完成。用戶可以為捕捉間距和柵格間距強制指定同一X和Y間距值，指定主柵格線相對于次柵格線的頻率，還可進行限制柵格密度和控制柵格是否超出指定區域等操作。在“格柵”選項組中輸入水平間距和豎直間距，如圖6-1所示。
圖6-1 設定柵格間距
中望CAD 2011也可以通過執行GRID命令來設定柵格間距，并打開柵格顯示，結果如圖6-2所示，其操作步驟如下：
命令: Grid 執行GRID命令
柵格關閉: 打開(ON)/捕捉(S)/特征(A)/<柵格間距(x和y = 10)>: a
輸入A 設置間距
水平間距<10>:10 設置水平間距
豎直間距<10>:10 設置水平間距
命令: grid 再執行GRID命令
格柵打開:關閉(OFF)/捕捉(S)/ 特征(A)/<格柵間距(x和y =10)>:s
輸入S 設置柵格與光標捕捉點相同
提示選項介紹如下：
關閉(OFF)：選擇該項后，系統將關閉柵格顯示。
打開(ON)：選擇該項后，系統將打開柵格顯示。
特征(A)：設置水平間距和豎直間距。

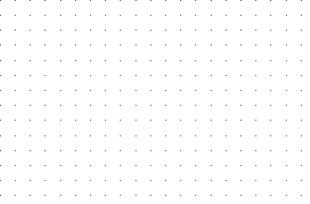

圖6-2 打開柵格顯示結果
3. 注意@
1）在任何時間切換柵格的打開或關閉，可雙擊狀態欄中的【柵格】，或單擊設置工具條的柵格工具或按＜F7＞。還記得功能鍵吧？“坐網正捕”，＜F7＞網格。
2）當柵格間距設置得太密時，系統將提示該視圖中柵格間距太小不能顯示.。如果圖形縮放太大，柵格點也可能顯示不出來。在中望CAD 2011中，只要勾選上“自適應柵格”，柵格即可自動適應縮放，保證柵格都能正常顯示。
3）柵格就像是坐標紙，可以大大提高你的作圖效率。
4）柵格中的點只是作為一個定位參考點被顯示，它不是圖形實體，改變POINT點的形狀、大小設置對柵格點不會起作用，它不能用編輯實體的命令進行編輯，也不會隨圖形輸出。
6.2 光標捕捉
1. 命令格式
命令行：Snap（SN）
菜 單：［工具］→［草圖設置（F）］
SNAP命令可設置光標以用戶指定的X、Y間距作跳躍式移動。通過光標捕捉模式的設置，可以很好地控制繪圖精度，加快繪圖速度。
2. 操作步驟
執行Snap命令后，系統提示：
捕捉關閉，x和y=10：打開(ON)/旋轉(R)/樣式(S)/特征(A)/<捕捉間距>:
指定光標捕捉間距，或選擇其它選項
關閉(OFF)／打開(ON)：關閉／打開光標捕捉模式。單擊窗口下方狀態欄上的【捕捉】按鈕，按【F9】鍵也可打開關閉／打開光標捕捉模式。
