5.1 線型、線寬、顏色和圖層的基本概念
5.1.1 線型
繪工程圖時經常需要采用不同的線型來繪圖，如虛線、中心線等。
5.1.2 線寬
工程圖中不同的線型有不同的線寬要求。用AutoCAD繪工程圖時，有2種確定線寬的方式。一種方法與手工繪圖一樣，即直接將構成圖形對象的線條用不同的寬度表示；另一種方法是將有不同線寬要求的圖形對象用不同顏色表示、但其繪圖線寬仍采用AutoCAD的默認寬度，不設置具體的寬度，當通過打印機或繪圖儀輸出圖形時，利用打印樣式將不同顏色的對象設成不同的線寬，即在AutoCAD環境中顯示的圖形沒有線寬，而通過繪圖儀或打印機將圖形輸出到圖紙后會反映出線寬。本課件采用后一種方法。
5.1.3 顏色
用AutoCAD繪工程圖時，可以將不同線型的圖形對象用不同的顏色表示。
AutoCAD 2011提供了豐富的顏色方案供用戶使用，其中最常用的顏色方案是采用索引顏色，即用自然數表示顏色，共有255種顏色，其中1~7號為標準顏色，它們是：1表示紅色、2表示黃色、3表示綠色、4表示青色、5表示藍色、6表示洋紅、7表示白色(如果繪圖背景的顏色是白色，7號顏色顯示成黑色)。
5.1.4 圖層
圖層具有以下特點：
(1) 用戶可以在一幅圖中指定任意數量的圖層。系統對圖層數沒有限制，對每一圖層上的對象數也沒有任何限制。
(2) 每一圖層有一個名稱，以加以區別。當開始繪一幅新圖時，AutoCAD自動創建名為0的圖層，這是AutoCAD的默認圖層，其余圖層需用戶來定義。
(3) 一般情況下，位于一個圖層上的對象應該是一種繪圖線型，一種繪圖顏色。用戶可以改變各圖層的線型、顏色等特性。
(4) 雖然AutoCAD允許用戶建立多個圖層，但只能在當前圖層上繪圖。
(5) 各圖層具有相同的坐標系和相同的顯示縮放倍數。用戶可以對位于不同圖層上的對象同時進行編輯操作。
(6) 用戶可以對各圖層進行打開、關閉、凍結、解凍、鎖定與解鎖等操作，以決定各圖層的可見性與可操作性。
5.2 線型設置
設置新繪圖形的線型。命令：LINETYPE

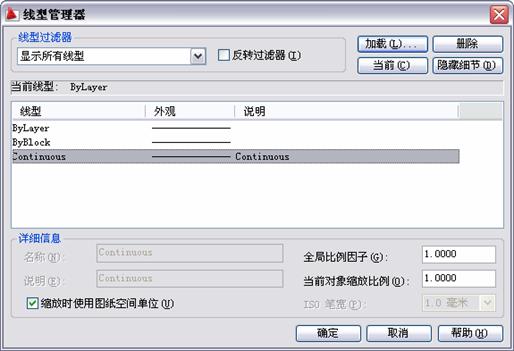

選擇“格式”|“線型”命令，即執行LINETYPE命令，AutoCAD彈出如下圖所示的“線型管理 器”對話框?？赏ㄟ^其確定繪圖線型和線型比例等。

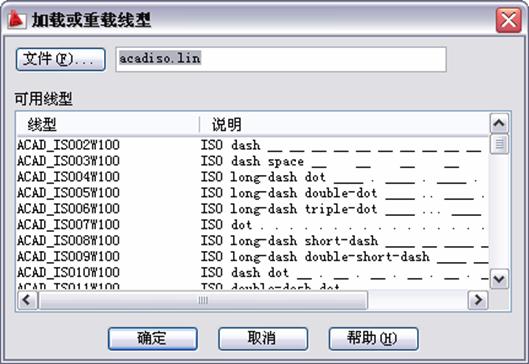

如果線型列表框中沒有列出需要的線型，則應從線型庫加載它。單擊“加載”按鈕，AutoCAD彈出下圖所示的“加載或重載線型”對話框，從中可選擇要加載的線型并加載。
5.3 線寬設置
設置新繪圖形的線寬。命令：LWEIGHT

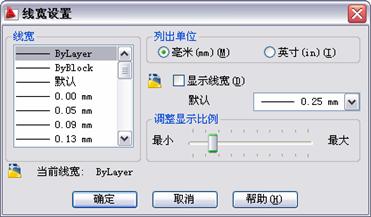

選擇“格式”|“線寬”命令，即執行LWEIGHT命令，AutoCAD彈出“線寬設置”對話框，如下圖所示。
列表框中列出了AutoCAD 2011提供的20余種線寬，用戶可從中在“隨層”、“隨塊”或某一具體線寬之間選擇。其中，“隨層”表示繪圖線寬始終與圖形對象所在圖層設置的線寬一致，這也是最常用到的設置。還可以通過此對話框進行其他設置，如單位、顯示比例等。
5.4 顏色設置
設置新繪圖形的顏色。命令：COLOR
選擇“格式”|“顏色”命令，即執行COLOR命令，AutoCAD彈出“選擇顏色”對話框，如下圖所示。
