CAD中如何使用三維拉伸命令？CAD的三維建模功能越來越強大了。使用CAD三維拉伸命令可以將二維圖形拉伸成三維實體。下面就為大家介紹一種實用的方法。

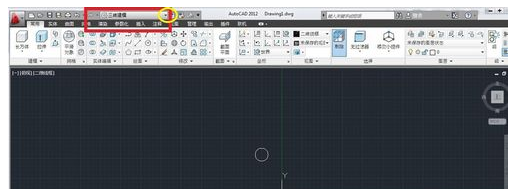

步驟一：打開CAD，點擊工作空間右側的倒三角，進入“三維建?！惫ぷ骺臻g。

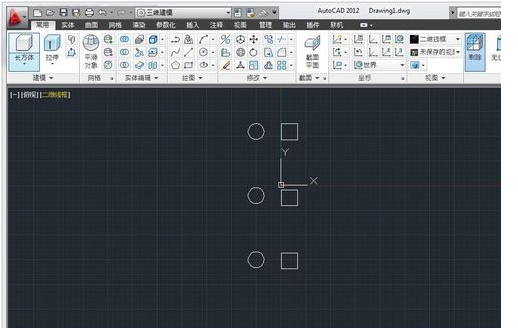

步驟二：分別繪制三個圓形和矩形。輸入reg形成面域。

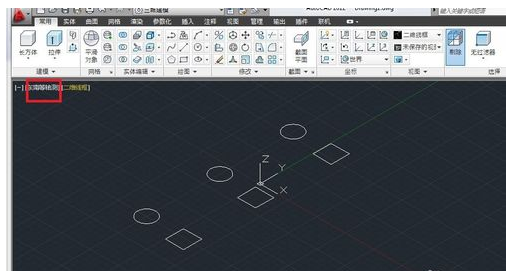

步驟三：切換到“東南等軸測”視圖。單擊方框中的視角選擇”東南等軸測“。
步驟四：在命令行輸入“ext”或者點擊“工具欄”中的“常用”選項卡中的“拉伸”。此時，注意如果要使拉伸出啦的是曲面則“MO”――“SU”。默認狀態(tài)下是實體。我們分別創(chuàng)建一個“SO”（實體）和“SU”（曲面）對比一下。

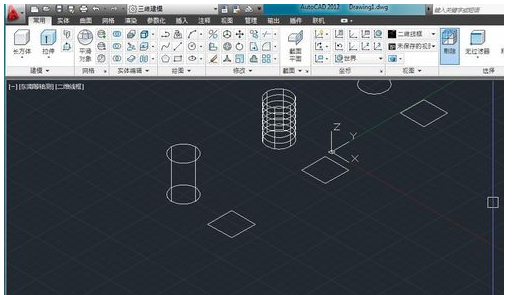

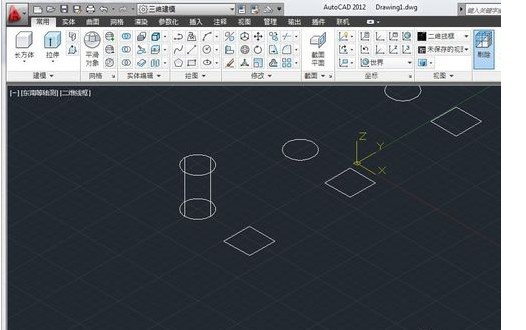

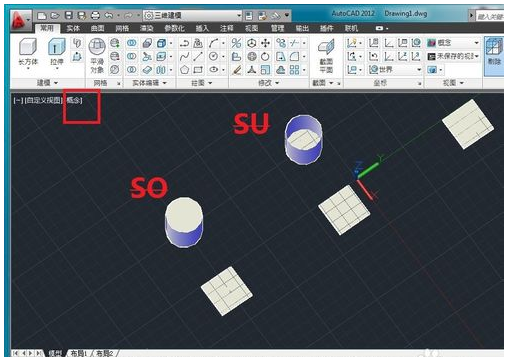

步驟五：“ext”――”mo“――"so"――選擇一個圓,回車――填寫拉伸的高度。比如我是100半徑的圓，我拉伸的高度是300.“ext”――”mo“――"su"――選擇一個圓,回車――填寫拉伸的高度(300)。更改視覺樣式為"概念"。按住shift鍵鼠標滾輪中鍵，自定義視角，觀察這兩個圖?？梢园l(fā)現(xiàn)SU下為曲面，SO下為實體。

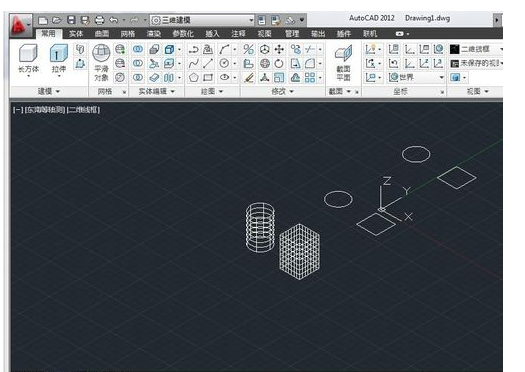

步驟六：按”U“，回車，回車，直到返回拉伸前的狀態(tài)（每一次回車都會撤銷一步操作）?！眅xt“――選擇一個圓和一個矩形，回車――輸入300。得到一個圓柱體和一個長方體。輸入值為正，向上拉伸，輸入為負，向下拉伸。

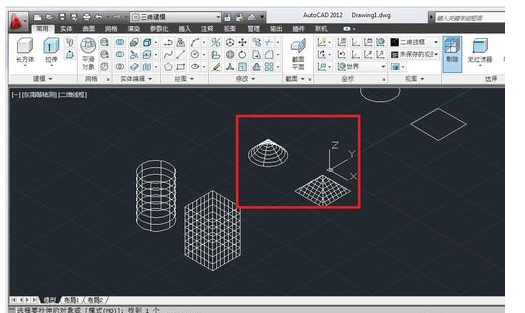

步驟七：”ext“――選擇一個圓和一個矩形，回車――”t“(傾斜角)――輸入角度如45――輸入拉伸高度300。得到一個圓錐體和一個四棱錐。輸入值為正，向上拉伸，輸入為負，向下拉伸。
步驟八：切換視角到“前視”。在前視上輸入”spl“。做兩條樣條曲線。

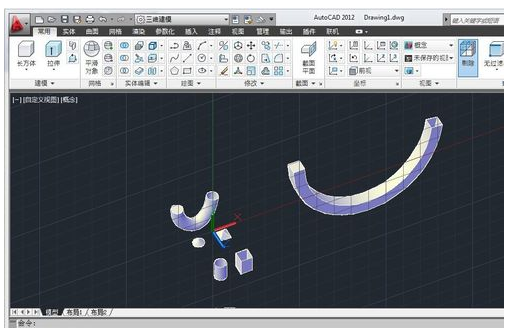

步驟九：切換視角回”東南等軸測“。”ext“――選擇一個圓，回車――”p“――選擇拉伸路徑，也即所畫的樣條曲線，回車。同理操作矩形的拉伸。切換視角樣式為”概念，“切換視角”shift“+鼠標中滾輪鍵觀察所畫的所有圖。
