根據工序不同,沖壓為分離和成形兩類：
●分離工序：是指坯料在模具工作零件刃口的沖壓力作用下,變形部分的應力達到強度極限以后,坯料沿一定的輪廓線發生斷裂產生分離而獲得沖件的加工方法。分離工序主要有沖孔、落料、切斷、切邊等
●成形工序：是指坯料在模具壓力沖壓力作用下,變 形部分的應力達到屈服極限,但未達到強度極限,使坯料產生塑性變形,且不產生分離而獲得具有一定形狀和尺寸精度的沖件的加工方法。成形工序主要有彎曲(壓彎、卷邊和扭曲)、拉深、翻孔、翻邊、脹形、擴口、縮口、起伏、校平和整形等。
鈑金設計的過程中有很多參數是和實際加工需要息息相關的，隨著CAD技術的日新月異，如何縮小理論設計和實際加工的差距，顯得尤為重要，下面利用Proe和中望3D兩款軟件和大家詳細介紹一下鈑金功能的操作及實際應用。
在Proe中新建一個鈑金件模型,進入鈑金件設計環境（如圖1所示）：

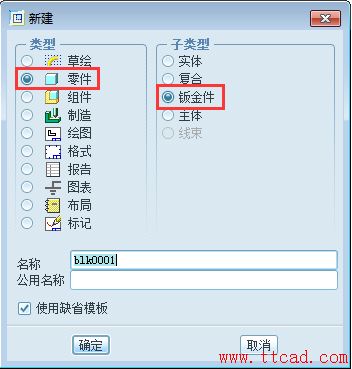

圖1 Proe鈑金新建界面
Proe的鈑金模式下，生成壁的特征主要分兩種：
1．主要壁：是獨立的壁,可以是分離的“平整”、“拉伸”、“旋轉”、“混合”、“偏移”、“可變截面掃描”、“掃描混合”等特征。
2．次要壁：至少從屬于一個主要壁,它是主要壁的子項。次要壁包括“平整”、“法蘭”、“延伸”、“扭轉”和“合并”特征。
Proe中第一壁的生成和實體拉伸操作方法基本一致，這里筆者不再贅述，下面和大家介紹第一壁生成后，在此基礎上進行次要壁的建立方法：平整壁和法蘭壁，操作方法及參數設置如下圖2和圖3所示

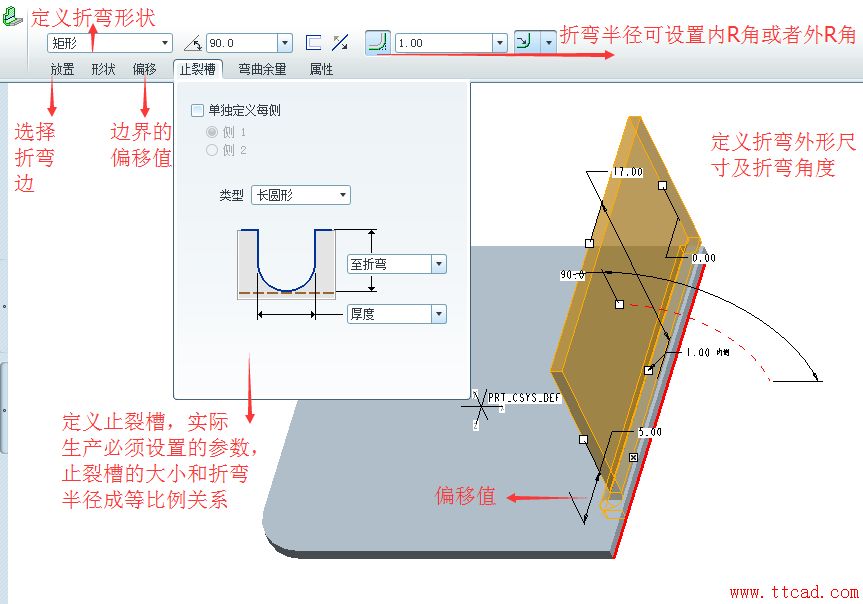

圖2 平整壁操作方法

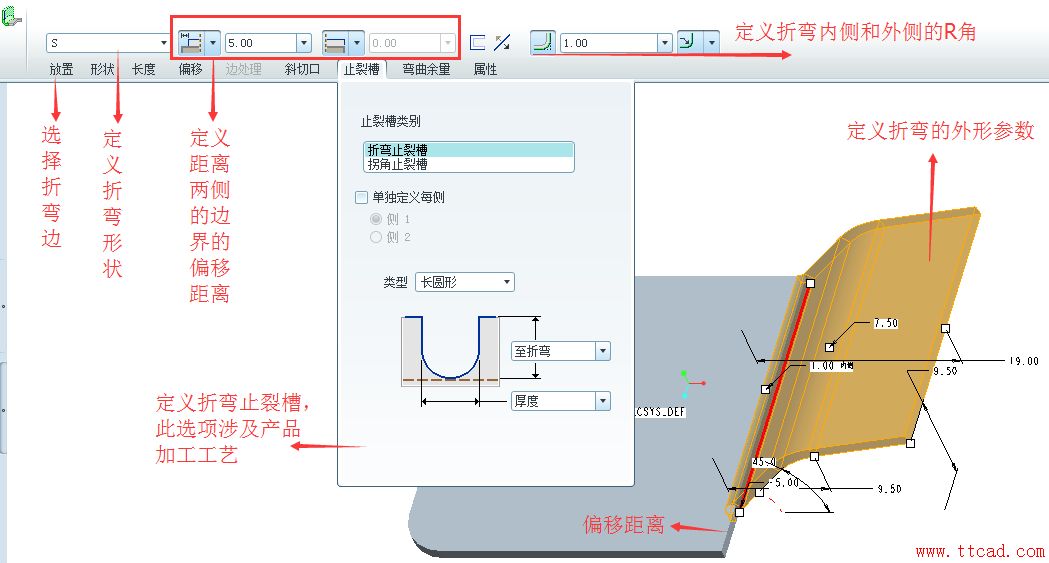

圖3 法蘭壁操作方法
接下來我們來看一下中望3D的鈑金模塊，該軟件提供了非常全面的鈑金設計功能，通過此模塊可以設計各種鈑金件。除了支持基本的鈑金設計如：拉伸、裁剪、凸緣等功能外，還提供高級的鈑金設計功能，如：凹陷、百葉窗等。另外還支持對無參數的鈑金件進行展開及折疊等。因此，同樣的設計效果，中望3D的實現方法要更加的智能和簡便（后面會逐個介紹），一些關鍵參數的設置已經全部集成到軟件中，設計師根據需要進行選擇即可。所以說，只要掌握軟件的操作方法就可以很容易的設計出高水平的鈑金件。
中望3D鈑金模塊中的拉伸功能類似于造型設計中的拉伸功能，可以通過現有的曲線、草圖或者臨時創建一個草圖來拉伸特征。點擊工具欄“鈑金”→“拉伸”，系統彈出拉伸對話框，如圖4所示：

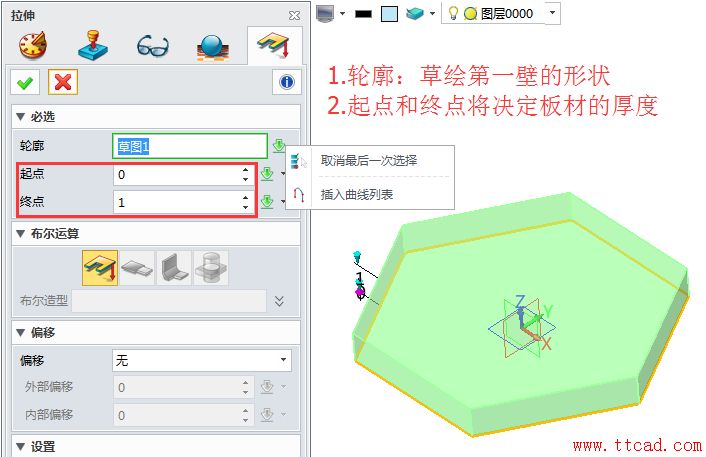

圖4 中望3D鈑金拉伸界面
注意：
1.在使用拉伸建立第一壁時，如果需要臨時創建草圖，選中“輪廓”→“插入曲線”，或者單擊鼠標中鍵或者回車，系統將會彈出創建拉伸草圖的界面。
2.起點和終點的差值即沖壓板材的厚度，第一壁生成后接下里的操作將默認第一壁的設置厚度，這也是和實際生產相吻合的。
生成了第一壁，接下來看一下“全凸緣”操作以及關鍵參數（K因子）如何設置。全凸緣也就是對應鈑金加工工藝中的―折彎，該參數尺寸的設置需要注意兩點：
1.零件展開后，凸緣之間不能產生干涉。
2.設置合理的折彎K系數。
操作方法為：單擊工具欄“鈑金”→“全凸緣”，操作對話框如圖5、圖6所示
