在本次實例教程中，我們將以“GPS產品外殼”為例，為大家展示如何利用三維CAD軟件中望3D進行快速建模，將設計創意進行完美呈現。

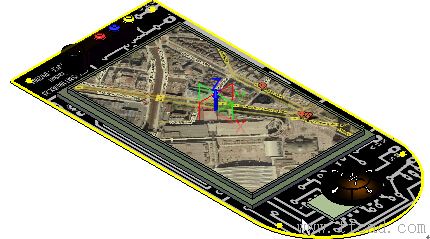

首先我們來看看產品設計前與設計后的效果對比，如圖1所示，這是一個完整的導航儀，以及導航儀內部的三維電器和結構部分，包含電路板、操控按鈕和顯示屏等。本實例的任務，就是要基于這些現成的內部電路板、操控按鈕、顯示屏等，設計出整個GPS的外殼。
圖1 GPS產品外殼設計效果
下面我們來正式開始設計操作，首先是對上蓋表面進行設計：

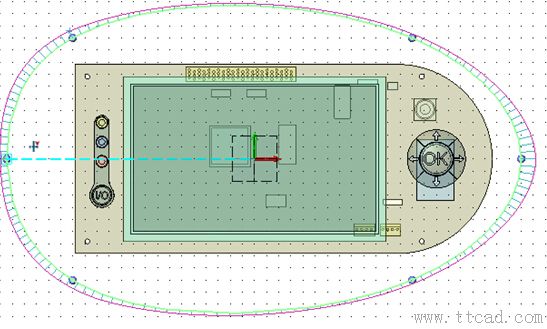

第一步：使用造型模塊中的“拉伸”命令，以“XY平面”為草圖基準面繪制草圖，使用草圖環境中的“點繪制曲線”命令繪制圖2中的樣條曲線。
圖2 繪制樣條曲線
第二步：要把“創建開發曲線”的復選框拿掉，同時打開“顯示曲率”復選框，如圖3所示，以方便觀察樣條曲線的光順程度。
圖3 參數設置
第三步：退出草圖后，設置相關參數，如圖4所示。
圖4 設置相關參數

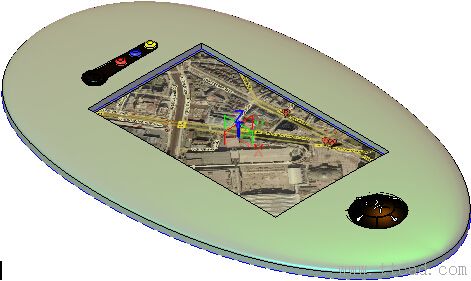

完成設置后，確認后的曲面如圖5所示。
圖5 確認后的曲面

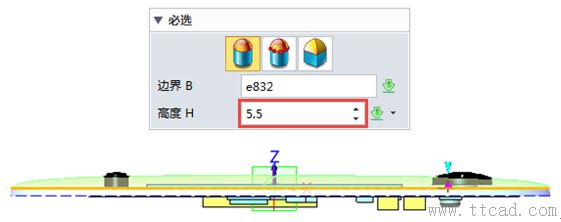

第四步：在“曲面”頁面下使用“圓頂”命令，拾取拉伸曲面的上邊緣，具體高度以正好把按鈕露出合適位置為要求自行定義，確認生成一個圓頂曲面。（圖6）
圖6 生成圓頂曲面

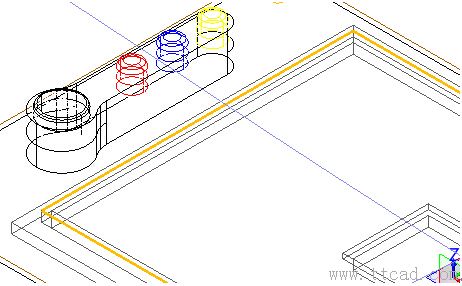

第五步：使用“拉伸”命令，右鍵進入“插入曲線列表”。切換到“線框顯示”，拾取圖7初始文件的四個邊緣。
圖7 拾取四個邊緣
第六步：在拉伸命令設置中，選擇布爾“減運算”，布爾運算相關的對象是我們創建的上蓋曲面（圖8）。
圖8 進行布爾減運算

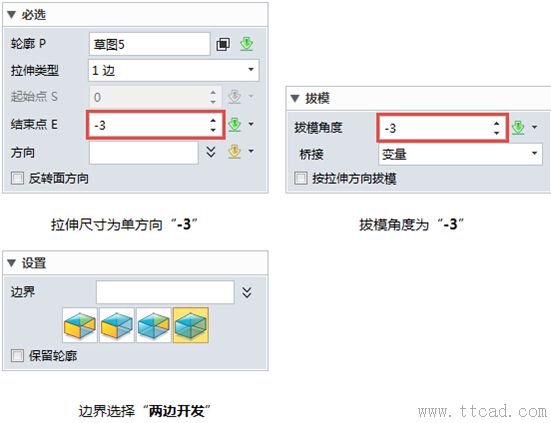

第七步：設置拔模角度為“3”，確認后如下圖9所示，設計師也可以根據演示需要自行修改模型顏色。
圖9 確認后的效果圖
第八步：通過“隱藏“按鈕，隱藏以上所做的上蓋曲面（圖10），以電路板的上表面作為草圖基準面繪制草圖。
