圖22 變形效果

    再次使用“查詢“模塊下的”剖面視圖“，觀察變形區域的效果（圖23）。

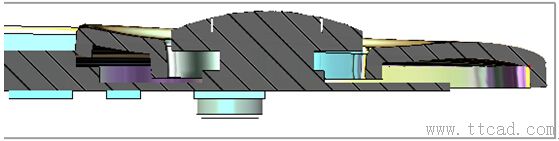

圖23 變形區域效果圖

    第二十一步：自動更新工程圖。在郵件菜單下進入“2D工程圖“，由于上蓋模型已經修改，所以會彈出警告，確認重生成工程圖，此時點擊”是“進行確認即可。進入2D工程圖后，觀察變形區域的變化（圖24）。

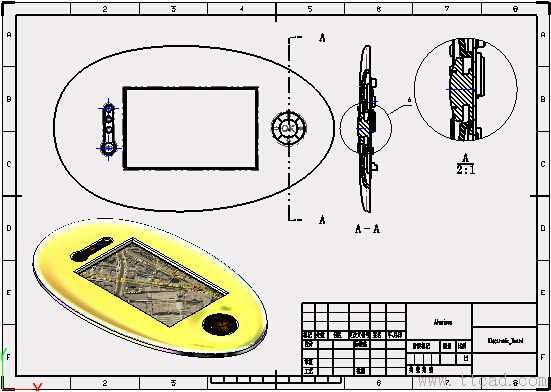

圖24 變形后的工程圖

    操作至此，GPS外殼的上蓋就基本上已經完成設計了。
