圖10 隱藏上蓋曲面

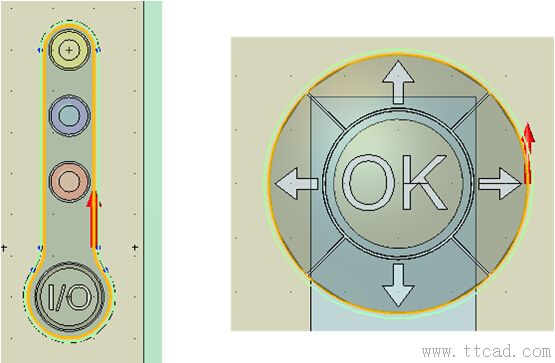

第九步：使用“偏移“命令，對圖11中的兩個邊緣進行偏移，偏移距離為向外“0.5”獲得草圖。
圖11 需偏移的圖

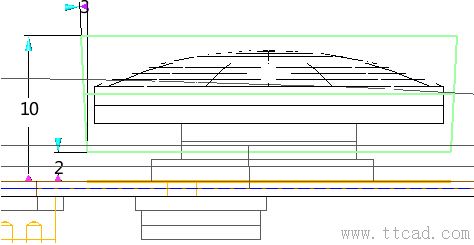

第十步：退出草圖后進行“拉伸”，從“2-10mm”進行拉伸，拔模角度為“3”度（圖12）。
圖12 拉伸效果

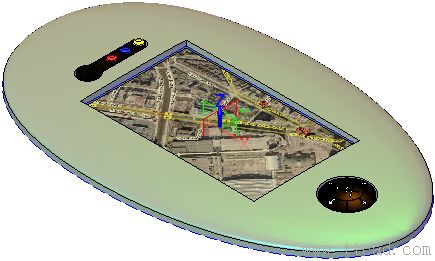

第十一步：在拉伸命令設置中，選擇布爾“減運算”，布爾運算相關的對象是我們創建的上蓋曲面。確認后如圖13所示，兩個按鈕的位置被切出來了。
圖13 按鈕位置被切出

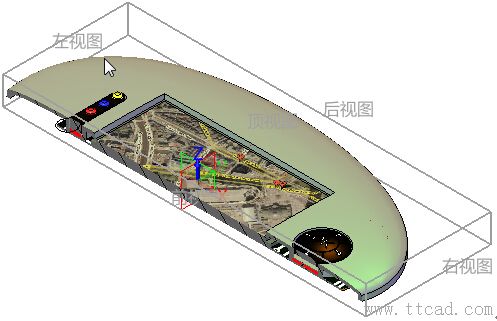

第十二步：對上蓋曲面進行“抽殼”，厚度為“-2”。使用“查詢”模塊下的“剖面視圖”，觀察抽殼后的上蓋，如果按鈕位置有紅色干涉區域，說明有干涉，需要重新定義“抽殼”命令（圖14）。
圖14 上蓋抽殼后效果

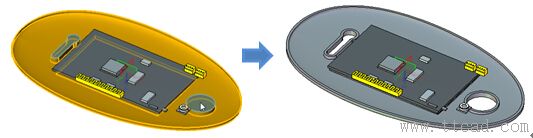

第十三步：隱藏電路底板和按鈕，重定義“抽殼”命令，把下圖的兩個按鈕底面設為開放面。
圖15 針對兩個按鈕地面重定義抽殼

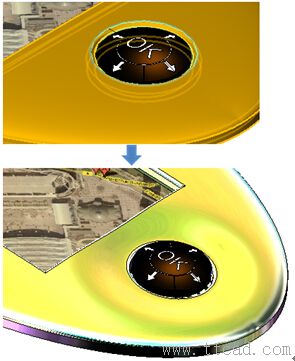

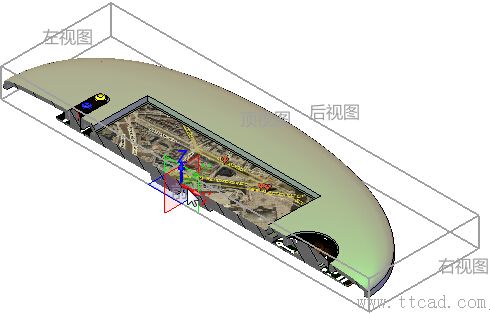

第十四步：再次使用“查詢”模塊下的“剖面視圖”，觀察抽殼后的上蓋，按鈕位置有紅色干涉區域的問題已被解決（圖16）。
圖16 按鈕位置干涉區域問題已解決

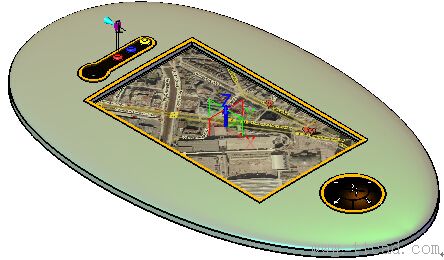

第十五步：使用“圓角”命令，對上蓋的三個切口進行倒“1mm”的圓角，效果如圖17所示。
圖17 三個切口倒圓角

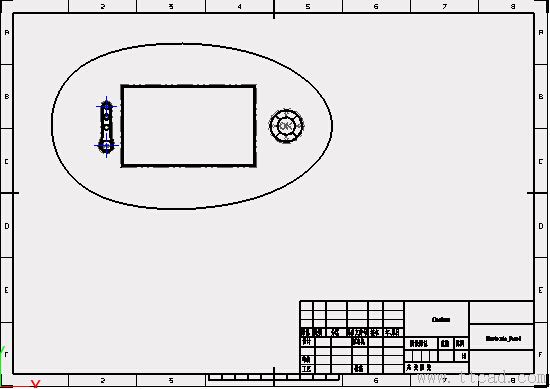

第十六步：在右鍵菜單下進入“2D工程圖”，在工程圖環境下，放置頂視圖，如圖18所示。
圖18 2D工程圖

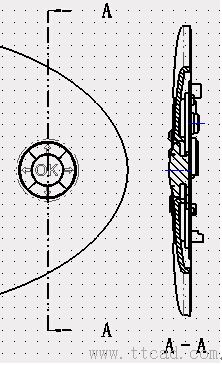

第十七步：在布局頁碼使用“全剖視圖”命令，對圓形按鈕處進行剖切（圖19）。
圖19 剖切圓形按鈕

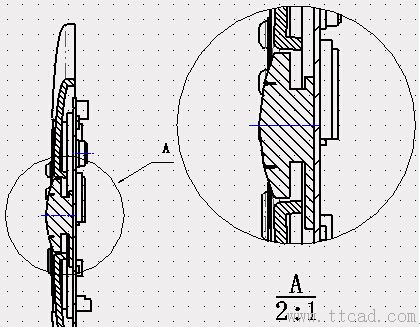

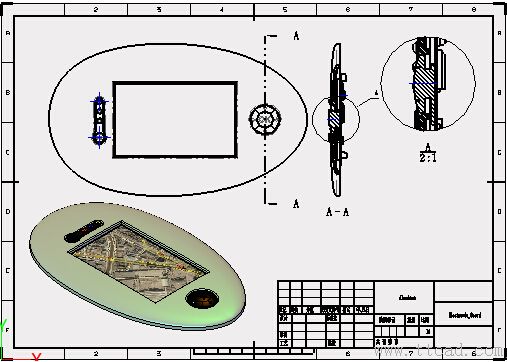

第十八步：使用“局部”視圖命令，對圓形按鈕側視圖處做局部視圖，放大2倍，如圖20所示。
圖20 按鈕側視圖處局部視圖放大效果圖
第十九步：使用“標準”視圖命令，創建等軸側視圖（圖21），創建完后，選擇等軸側視圖，從右鍵菜單里進入“編輯零件“模式。
圖21 等軸側視圖
第二十步：在“造型“模塊下使用“由指定曲線開始變形“命令，選擇上蓋作為變形幾何體，下圖的邊緣作為指定曲線，”-Z“為變形方向，下沉”2mm“，變形效果如圖22所示。
