所謂超大紙張,一般最大的紙質圖紙的寬度是880mm,長度方向?qū)τ诰唧w的繪圖儀有具體的限制(一般約4000左右)。也就是紙質圖紙的寬度適合打印A0圖幅的寬邊(國家標準為841mm長)。在AutoCAD中對于打印機的打印區域設置,要考慮畫出的圖框兩邊共留20mm左右的余量,不然圖線正好壓在紙邊上,既不美觀,也可能因打印機走紙機構的誤差而打不出圖框。舉例來說,對于A0圖幅,其繪圖區域可設置為860mm寬、1200mm長。對于打印文件的操作,可以利用CAD自帶的Adobe PDF虛擬打印機,打印成PDF文件,再拷貝出去進行打印,一方面文件體積大為縮小,另一方面也不會造成因字體的不同而產生問號的麻煩,還可以起到保密的作用。

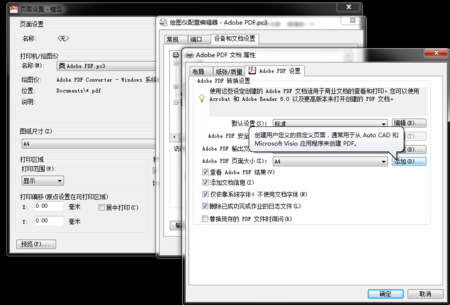

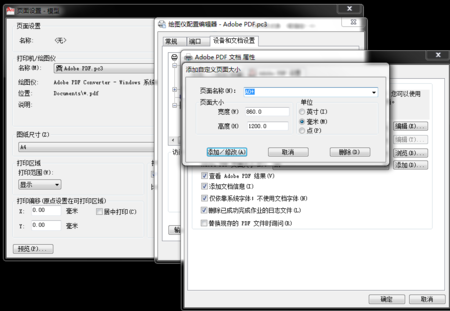

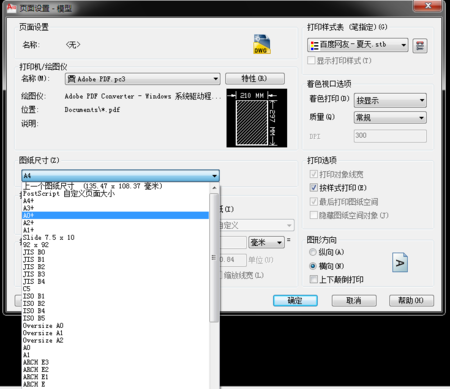

上述繪圖區域的設置可在打印設置對話框中采用Adobe PDF虛擬打印機后,用其右側的特性按鈕進行修改-在彈出的對話框中再點擊“自定義特性”(下圖一),在新的彈出的對話框中,接著點擊右下角的“添加”按鈕(下圖二),在再次彈出的對話框“添加自定義頁面大小”(下圖三)就是打印區域的設置界面。在起好一個打印區域的名稱(建議和圖幅對應,這里建議采用A0+,+號代表比A0大些),之后一路確認即可。以后在打印時,就可在圖紙尺寸的下拉清單中看到和選擇這個A0+了(下圖4),然后還可以如法炮制繼續定義其它的打印區域。
