一、CAD圖的繪圖環境
A：圖層的管理：在主菜單的格式下拉菜單里選擇“圖層”或點擊快捷方式圖層工具，在對話框里點擊新建按扭，命名標準層，顏色改為紅色，用同樣的方法新建管道插座層，顏色改為紫色，再新建說明層，顏色改為藍色，然后新建序號層，把顏色改為綠色。最后單擊確定按扭。
B：線型的設置：在主菜單的格式下拉菜單里選擇“線型”，在對話框里點擊加載按扭，再在線型框里選用Acad_iso03W100,再點擊確定，然后在對話框里下方的全局比例因子選項里改為3―5，最后單擊確定。
C：文字類型的設置：在主菜單的格式下拉菜單里選擇“文字類型“，在對話框里單擊新建按扭，在彈出對話框里鍵入標準后確定，文字字體里選仿宋_GB2312，再在字體高度里改為80，然后單擊應用，最后點擊關閉。
D：標注樣式的設置：在主菜單的格式下拉菜單里選擇“標注樣式”，在對話框里單擊新建按扭，在彈出對話框里鍵入標準后點擊繼續，在下面這個對話框里點擊直線和箭頭，有下面對話里的顏色和線型都選用隨層，在基線間距欄改為3，在起點尺寸線欄改為20，在起點偏移量欄里改為220，在箭頭欄下方選建筑標準，在下方的箭頭大小欄改為30，在圓心標記大小欄里改為10，直線和箭頭的設置就可以了。
再點擊上方的文字按扭，在下面的文字樣式選標準，在下面的文字顏色欄里選隨層，然后在文字高度欄輸入80，再在下面的從尺寸偏移量改為10，在右邊的選項里選中ISO標準，這樣文字就設置好了。
再點上方的調整按扭，在此對話框里下方的尺寸線上方，不加引線選中。
再點擊上方的主菜單，在此對話框里的精度改為80，這樣尺寸標注樣式就設置好了，最后點擊確定，回到總菜單里，再點擊左邊對話框里的標準，再點右上方的置為當前，最衙點擊關閉。
按以上的設置后，標準的繪圖環境就設置好了，下面就可以畫圖了。
二、平面圖的繪制
清楚的繪制出廚房的平面布置（包含煙機、水盆、燃?xì)庠罴皬N房的入口、窗戶、墻垛子、煤氣管、水管、煙道口等）的具體數值，清楚的標注吊柜地柜的進深,可以正確的指導安裝。

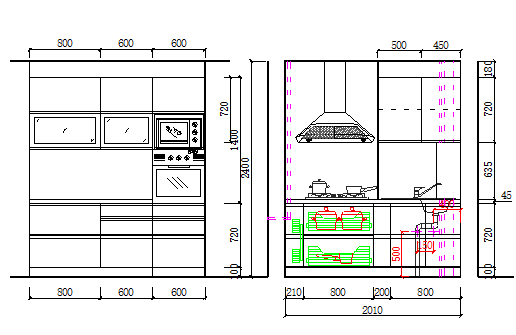

三、立面圖的繪制
清楚的繪制出地柜的高度及臺面的厚度，煤氣管大概位置及墻垛子的尺寸，門板開啟方向及拉手裝配位置等。具體的細節如下：
標明插座、開關、煤氣表、煙道口的位置。標明廚房用各種電器的安裝位置。

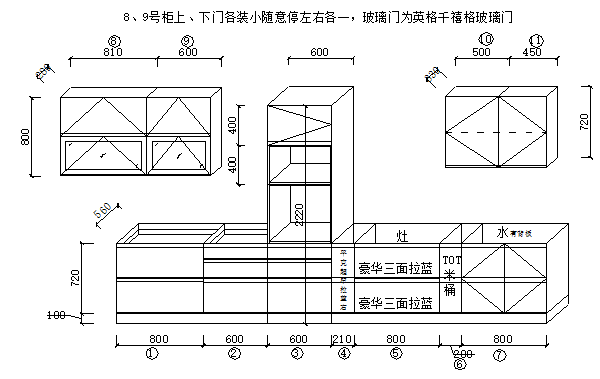

四、生產加工圖
A：生產加工圖分為廚柜圖（異型柜、裝飾門、裝飾板）、臺面圖、護墻板圖、頂線圖、組合燈圖、鋁制品圖、（鋁推車圖、L型U型大吊架、鋁格柜圖）等。與文字尺寸相匹配，序號要一一對應。備注欄里注明特殊的加工要求。廚柜圖（異型柜、裝飾門、裝飾板）：圖面布局合理、干凈整潔、細節說明。通常地柜、吊柜、半高柜、筒柜應獨立分開，吊柜在上方，地柜在下方。 柜體由左至右，先編地柜，后編吊柜，依次編號。
B：裝飾板的編號及說明(一)：
a：對整套廚柜所設計的裝飾板進行的有序編號。
b：裝飾板的顏色包括楓木、歐洲一號、紅櫻桃木、黑胡桃------封邊和柜體一致，特殊情況需另做說明。
c：“一”字形的裝飾板按標注的尺寸加工。
d：“L”型和“U”型裝飾板的拼接必須有雙線俯視圖。清楚說明部件的拼接方式及內口或外口尺寸。（如圖）
