1 引言
內業資料計算在工程測量中占有很重要的比重,內業資料計算的準確度與速度直接決定了測量工作是否能夠順利、快速地完成。而內業資料的計算方法以及所需要達到的精度,又直接取決于外業所用儀器及具體的放樣目標和內業計算所用到的辦公軟件和計算方法。20世紀80年代初,發展起來的一門新興技術型應用軟件——計算機輔助設計(AutoCAD),如今在各個領域均得到了普遍的應用,同時也大大提高了工程技術人員的工作效率。 2 AutoCAD的典型內業資料計算 在測區內加密控制點,經常使用測角交會或測距交會或兩者相結合的方法,如果我們運用數學公式來計算,則非常繁瑣,而且不易檢查錯誤,例如在后方交會中的危險圓上。相反,如果我們利用AutoCAD來繪圖計算,就簡單多了?,F(xiàn)針對測角和測距兩種方法分別作如下說明: (1)前方測角交會 如圖1所示,A、B為坐標已知的控制點,P為待求點,在A、B兩點已觀測了角度a和b。圖1前方測角交會法
我們就可以利用AutoCAD系統軟件,根據A、B兩點坐標在桌面繪制出A、B兩個點,連接AB點得到AB線段,然后分別以A點和B點為基點旋轉AB線段a,b角(從圖上可直觀地分辨方向)。使用ID命令選擇交點P,就可以得出P點坐標了。如果圖形有檢校條件,仍然可以進行坐標差的計算。如果在近似平差的情況下能滿足需要,則可以在圖形上進行平均計算并作出標記。

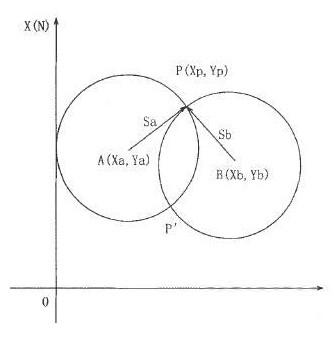

(2)距離交會法 如圖2所示,A、B為坐標已知的控制點,P為待求點,直接將儀器架設在P點上,利用全站儀分別測得距離Sa和Sb。圖2 距離交會法
我們就同樣可以利用AutoCAD系統軟件,根據A、B兩點坐標繪制出A、B兩個點,連接AB點得到AB線段,然后分別以A點和B點為圓心,以sa和sb為半徑作圓,則得到P點和P1點(對照現場的方位情況,從圖上可直觀地分辨出其中一點P為所求,而另一點P1則是虛點,是我們不需要的)。使用ID命令選擇交點P,就可以得出P點坐標了。在實際工作過程中,我們通常會將前方測角交會與前方距離交會進行組合應用,當然那就不一定要將所有條件都完成測量了。另外對于以上幾項對坐標的應用,應該注意的就是AutoCAD中的坐標順序與我們測量中的大地坐標系是有區別的,也就是要注意x坐標和Y坐標的對應關系。 3 在放樣測量中的應用 隨著全站儀的推廣和普及,坐標放樣越來越成為眾多放樣方法中備受測量人員青睞的一種,而坐標計算又是坐標放樣中的重點和難點,工程放樣中的元素多為點、直線(段)、圓(弧)等,故可以充分利用AutoCAD的設定坐標系、繪圖和取點的功能,從而大大減輕我們外業的工作強度及內業計算工作量。平面圖繪制完畢后,就可以直接得到每個點的平面坐標,對于一些弧形物體,比如曲線橋梁的防撞欄坐標,就可以用divide命令將它分成許多小段(如1m)采取點標注。 AutoCAD里面有一個功能可以直接查詢點坐標,也可以標注坐標,不過太簡陋,無法滿足大量標注坐標的需要。測量人員需要將每個放樣點的坐標都標注好,然后打印出來,再到現場輸入全站儀就可以放樣了。再高級一點的應用,就可以將標注好的坐標,輸出至Excel電子表格,轉化為*.txt文件后,通過數據線直接發送到全站儀,這樣一來,就完全避免了手工操作的失誤。 4 應用實例 在揭陽市梅東大橋引橋路施工放樣測量中,由于當時已知控制點A、B與弧形上的待放樣點被2幢2層大型建筑物阻攔,且被一條小溪隔開,我們采用自由測站法在大型建筑物上設站,使測站點既與兩個控制點通視,且與待放樣點通視,并能方便架設儀器,分別測得與A、B兩點的距離,采用距離交會法,利用ID命令迅速求出測站的坐標點,然后利用全站儀快速、準確放出事先導入全站儀上的曲線的點(見圖3)。
