那么為什么要使用圖紙集管理器呢?
在圖紙集管理器出現之前，人們主要是通過給圖紙文件以獨特的命名來管理項目文件，且在文件名內需包含圖紙序號，這樣才能通過Windows資源管理器進行管理。但是隨著一個或多個文件的頻繁移動或添加導致文件名損壞，在一個圖紙集內以“AS-1”或“S-03”來命名文件就變得很常見，這樣才不用對整個圖紙集進行重命名或重排序。

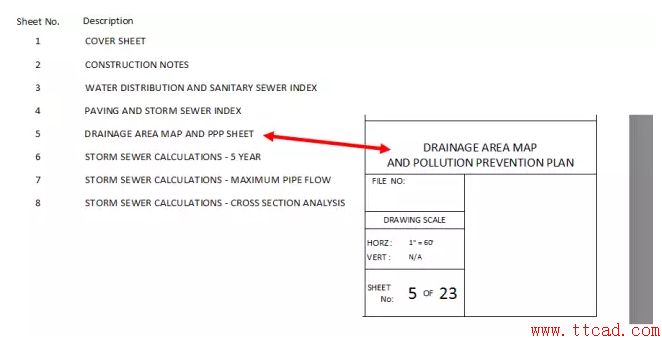

另外一個經常出現的問題就是獨立的圖紙的命名通常不能匹配圖紙的索引(常在圖紙集的封面圖紙上出現)。我們的質量管控人員預料到會有這樣的問題，如果將一個圖紙集中的圖紙數目乘以對圖紙進行編輯的用戶數量，有這么多操作的可能性，很容易就會出現輸入錯誤或忘記對一個或多個圖紙名進行更新。
起碼圖紙集管理器為我們解決了以上兩個問題，不過圖紙集管理器能做的遠遠不止于此。學習圖紙集管理器的障礙之一就是得明白我們?nèi)绾问褂盟?，它的迷人之處就在可以分階段來使用。
階段一
階段一很簡單，就是用圖紙集管理器來對你的圖紙進行管理，讓它們以有邏輯的秩序呈現在一組用戶面前，比如從圖紙1到圖紙50(或任意一個最終圖紙)。這樣的話你擁有的是圖紙組織工具，能毫不費力的使用也不會對文件造成任何影響。

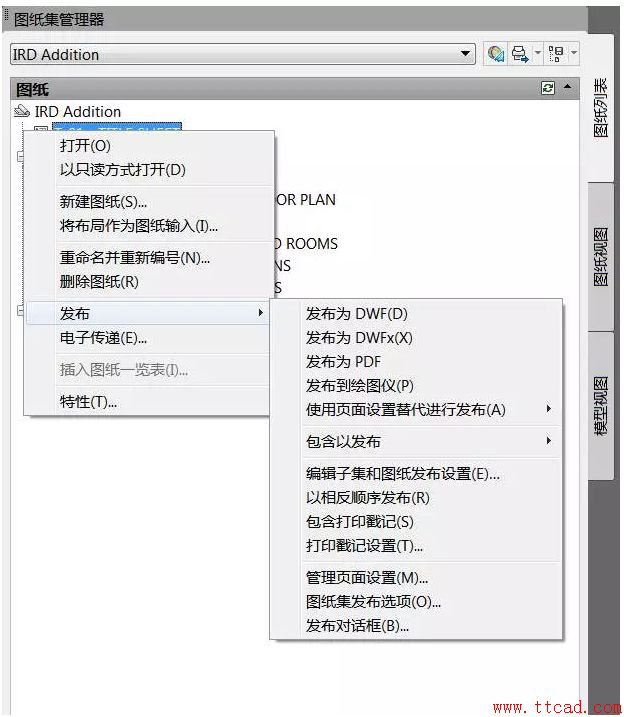

你用圖紙集管理器將圖紙理清順序后，也許還會用它來打印圖紙。你可以打印一個圖紙或整個圖紙集，只需要鼠標輕點幾下，這樣一來，你的效率就在不知不覺中提高了。
階段二

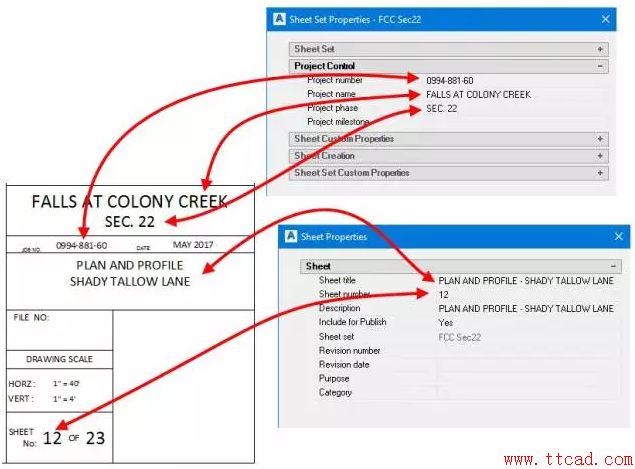

如果你已經能在一個地方做出改變并將其應用到圖形文件中，從而控制圖紙中的文本，例如圖紙序號、圖紙名稱、項目名稱等，那么你已經進入了圖紙集管理器使用的第二階段――運用內容和字段來自動化、標準化的對圖紙集進行注釋。
比如說圖紙12的名稱是“Door Details”，你可能會在圖紙集的封面圖紙、圖紙12或其參照圖紙上看到“Door Details”，如果將“Door Details”改名為“Door and Window Details”呢?你得將圖紙12、圖紙集的封面圖紙和任何屬其參照的圖紙都重新命名，有了圖紙集管理器，你只需在一處圖紙上進行修改，相應改動將會自動應用到相關的圖紙中。
對于別的內容來說這樣的應用也同樣有效，比如圖紙序號。如果你在圖紙14和圖紙15之間插入了一個新的圖紙，你不需將新圖紙命名為14A，直接將其命名為15，接著直接在圖紙集管理器中將其后的所有圖紙重新排序，不用再對每個圖紙文件進行打開、保存這樣的操作了。
階段三
到了這個階段，你的圖紙井井有條也能輕易打印出來，你能通過圖紙管理器對許多圖紙進行管理，你還能做些什么呢?
上文中我們曾提到圖紙參照，你曾將一個圖紙中的內容指向到另一個不同的圖紙中嗎? 也許是一個塊或文字說“看圖紙17上的細節3”?如果你這樣做過，你就知道這些關聯的細節和圖紙也會跟著改變，可能還不止改變一次，如果告訴你圖紙集管理器能追蹤到所有的這類關聯呢?驚喜不驚喜?刺激不刺激?開心不開心?當一個細節被記憶或一個圖紙進行了插入/刪除/移動的操作，圖紙集管理器能保證你所有的關聯同步更新。
