g：標注斜臺面的尺寸
H：拉絲不銹鋼臺面（二）：
a：水盆孔、灶孔用十字線標明中心尺寸
b：標注斷開線及缺口尺寸，特殊加工要求另作說明

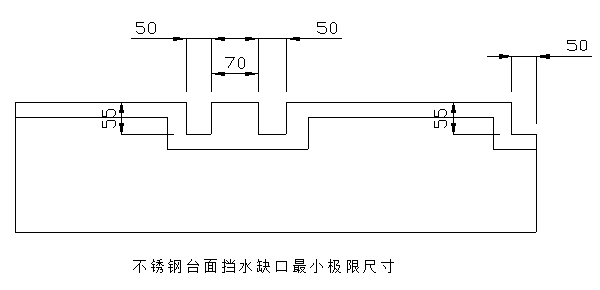

c：缺口極限尺寸：凹形最小寬度50mm，凸形最小寬度70mm，進深統一最小55mm
（如圖）：
I：頂線圖：圓鋁頂線、實木頂線（多弗、維羅娜、苔絲）歐松燈線板
a：實木頂線基材長度為3000mm
b：圓鋁頂線基材長度為6000mm
c：歐松燈線板基材長度為2180mm
d：圓鋁頂線和歐松燈線板只需標注尺寸

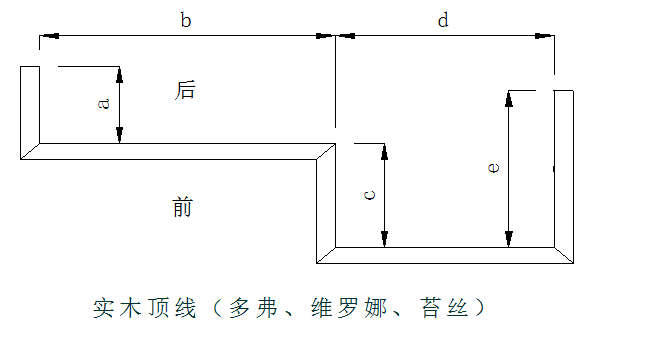

e：實木頂線需畫雙線俯視圖，標注斷開位置，標明前后，尺寸標注以內側為準（按吊柜俯視圖的實際外形尺寸標注）（如圖）：
J：組合燈圖：上下光組合燈、下出光組合燈
a：組合燈基材尺寸為6000*180*80mm
b：T4節能燈管長度為345mm和505mm，分別為8W和16W

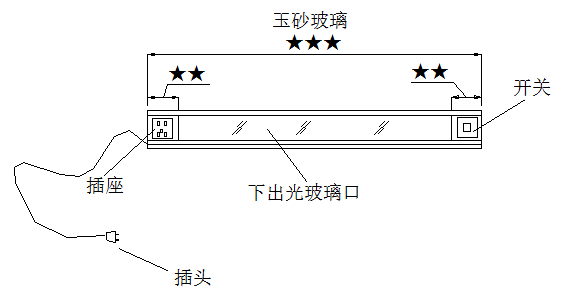

c：繪出組合燈的仰視圖，標注玻璃的長度（4mm厚透明或磨砂玻璃）及鋁扣板的長度，畫出開關和插座的位置，標出插頭方向
d：組合燈可以加木層板或玻璃層板，進深可做到200mm
e：可以配置組合燈掛桿及德國鋁掛件
K：鋁制品圖：鋁推車、L型U型鋁吊架、鋁格柜圖
a：標注規格尺寸
b：鋁推車面需標明材質（人造石、密胺板）、顏色和紋路，人造石面必須繪制在臺面圖里
c：鋁制品標準圖請見樣板圖庫：
L：外購件：鋼化玻璃、鏡子、吸塑門
a：鋼化玻璃：
1、玻璃規格2000*1500*8（10mm或12mm）
2、玻璃四周角的半徑默認為R=15mm，四周磨邊及切邊的尺寸默認為1mm。
b：鏡子：
注明規格尺寸，四周圓角半徑默認為R=15mm ，四周磨邊及切邊尺寸默認為10mm, （自定義最大尺寸不超過18mm）

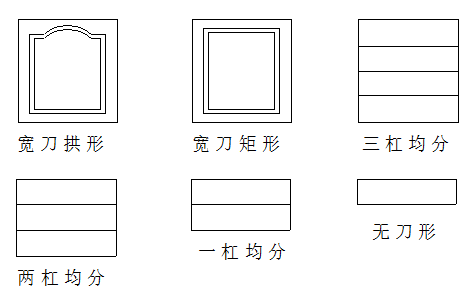

c：吸塑門：
1、標注顏色代號
2、注明刀型（寬刀拱形，寬刀矩形，“X”杠均分等）
3、明確玻璃門的表示方法
4、特殊內容另做說明（例如不同顏色、刀形、規格的門，均需一一標注）
（如圖） ：
M：尺寸標注和文字說明
a：標注吊柜、地柜的寬度、高度、進深的尺寸
b：圖紙所標注的三個方向的尺寸均為柜體尺寸，不含門板的厚度
c：弧形柜、弧形格等必須標注半徑或其他相關尺寸
d：柜體的缺角最小尺寸為80mm
e：柜門為兩門不等或三門時，必須分別標注柜門寬度
f：背板前移需標注背板距后邊的凈空尺寸
g：門板與柜體尺寸不匹配時，必須分別標注
h：尺寸標注不能漏標、多標、亂標，單位統一為毫米制
i：文字、數字、字母、比例適當，一目了然
j：能用線條表示清楚的，不必用文字表示，線條表示不清楚的，要加文字說明
k：語言描述簡練、準確、易懂
五：部份板材的規格
A：箱體板材大部是2440*1220，紅櫻桃、黑胡桃2070*2700，淺櫻桃1860*3760。
B：鋁踢腳板最長6米。
C：實木頂線最長3米。
D：布紋玻璃1200*1500*3，1650*2100*4，磨砂玻璃
E：1500*2000*3或*5，鋼絲玻璃1500*2000*7，玉砂
F：玻璃1650*2000*4，千禧格玻璃1830*2134*4，透明 玻璃1500*2000*5或*8。
G：實木復合門的規格：門板為橫紋，板材為730*2400（2400方向為橫紋），750*1400（750方向為橫紋）雙面0.7mm厚實木單板復合
H：尖峰時刻：門板均為橫紋,板材1200*2400(1200方向為橫紋)
