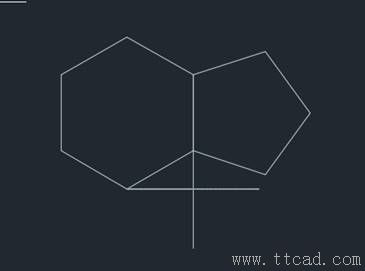

1、在俯視圖下，打開正交，提示以中心點或邊E時，選擇E，畫出一個正五邊形，再以正五邊形的邊長畫兩個正六邊形，延長五邊形的一邊，并從六邊形的頂點作垂直線。

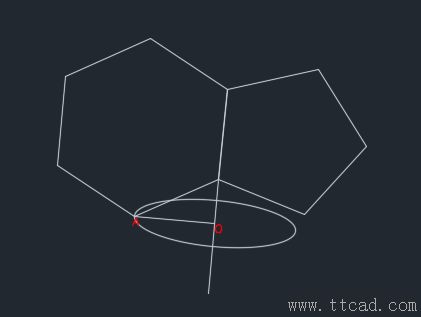

2、輸入命令UCS,選ZA，以垂足點為原點，以五六邊形相交線的延長線為Z軸，定義坐標，然后以O(shè)為圓心OA為半徑畫圓，按住SHIF鍵和鼠標滾輪鍵，移動鼠標查看。完成后如下圖：

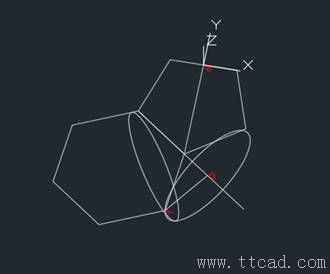

3、輸入命令UCS,選OB，以再點B點，提示正交不要關，輸入命令MIRROR3D,選擇圓，選3點，在Y軸上任選一點、B點、Z軸上任選點，完成鏡像。

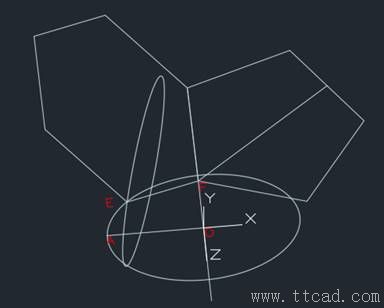

4、使用UCS命令，輸入ZA，選O為原點，選FO的延長線為Z軸，然后使用RTATE命令，選擇六邊形，選擇O點為基點，輸入R選擇參照，選擇六邊形的邊上的兩點F點、E點和兩圓的交點，即旋轉六邊形，如圖：

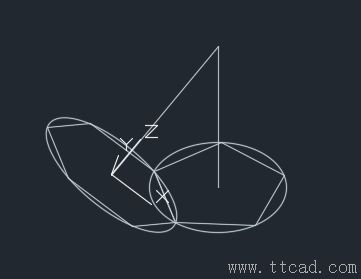

4、完成旋轉后，刪除除六邊形和五邊形以外的所有輔助線，輸入U(xiǎn)CS命令，選擇W回到世界坐標，然后通過3點畫圓（以五邊形的三個頂點），從圓心向Z軸方向畫一條線。
輸入U(xiǎn)CS命令，輸入OB，在六邊形的邊上任意一點點擊下，重新定義坐標，然后通過3點畫圓（以六邊形的三個頂點），從圓心向Z軸方向畫一條線。

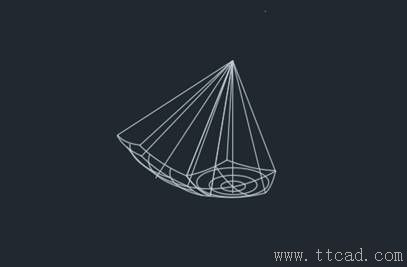

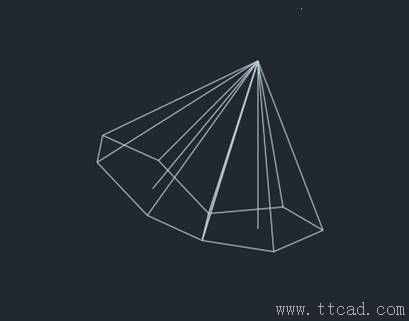

6、在AutoCAD簡單欄切換到實體，對六邊形進行拉伸至交點或通過EXTRUED命令進行拉伸，然后通過3點剖切，剖切命令為SLTICE，同樣對五邊形進行拉伸后進行剖切。完成后如圖：

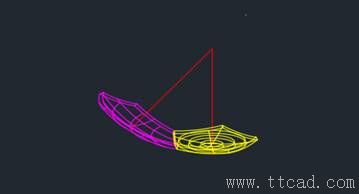

7、通過命令SPHERE，指定中心點為錐體的相交點，通過半徑畫球體，然后AuotCAD菜單切換到可視化，在視覺樣式中選擇著色或灰度，再檢察看看球體是否超過兩個錐體的底面，同進記住球體的半徑（因?yàn)檫€要做一次），如有超出可以刪除重畫,確認OK后，對球體和任何一個錐體進行交集（命令為INTERSECT）,再畫同樣中心點和半徑的球體和另一個錐體進行交集，兩次一定要分開做，否則兩個錐體就變成一個整體了。完成后如圖：

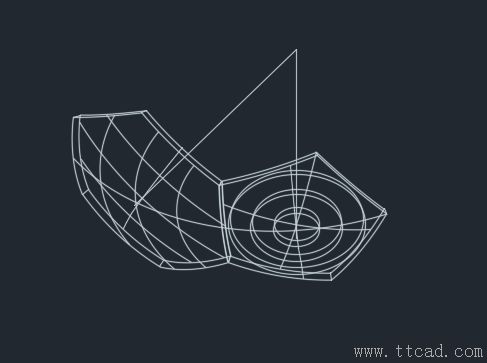

8、再畫更小半徑的球體進行差集，同樣也是分成兩次完成。如圖：
9、再陳列之前進行簡單設置，方便以后操作。
10、輸入U(xiǎn)CS命令，輸入ZA，指定相交點為原點，指定六邊形上面紅線方向?yàn)閆軸方向，然后進行陳列，輸入ARRAY，選擇對象為五邊形，使用極軸，指定相交點為陳列中心點，修改陳列數目，回車完成，退出，輸入EXPLODE命令對陳列為一塊的圖形進行解體。完成后如圖：
