圖層在二維CAD中的作用是對不同線型、線寬、標注、打印等進行整理歸類，而在三維CAD中，只有小部分三維CAD軟件是具有圖層這個概念的，有助于設計師在模具等設計中對不同零件進行整理歸類，使設計工作更快捷更方便。中望3D也具有圖層功能，本篇文章中，小編將為大家就中望3D圖層使用過程中的一些問題進行說明。

1、中望3D打開二維CAD后是否可以保留原先的圖層設置

　　如下圖1、圖2所示，中望3D打開二維CAD后，可以完整保留原先的圖層設置，對線型，線寬，標注等分類整理。

圖1 二維CAD的圖層

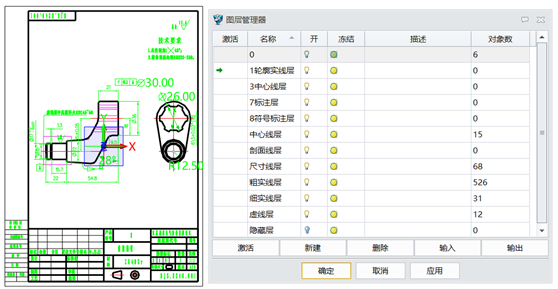

圖2 中望3D讀取后的圖層信息

2、中望3D打開UG(.prt)文件后，能否保留原先的圖層設置

　　中望3D打開UG(.prt)文件后，圖層數量名稱和圖層內的實體、曲面、線條都會保留，如圖3、圖4所示。

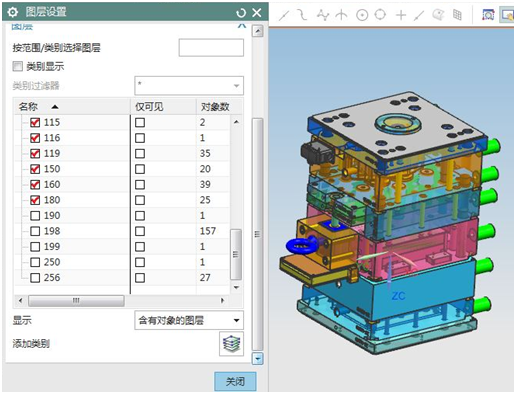

圖3 UG的圖層設置

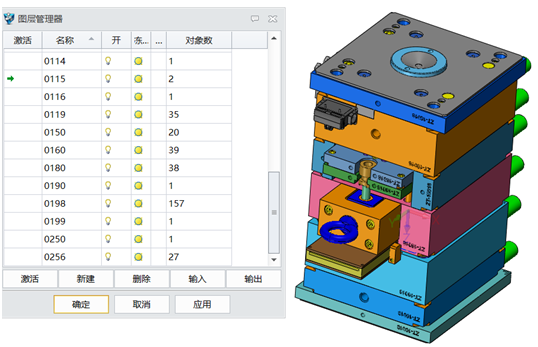

圖4 中望3D讀取后圖層信息

　　如果在UG軟件中隱藏了部分圖層或?qū)嶓w曲面，需在中望3D導入或打開設置中，勾選“隱藏實體和抑制組件”，才能顯示全部圖形，如圖5所示。

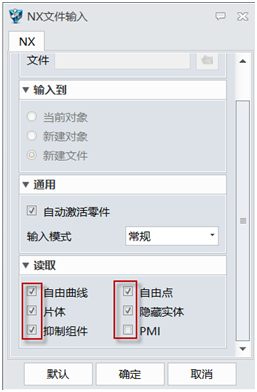

圖5 導入設置選項

3、中望3D如何查詢模型（實體，曲面，線條）圖層位置

　　鼠標點選模型，圖層管理器會自動顯示圖層的位置，如圖6所示。

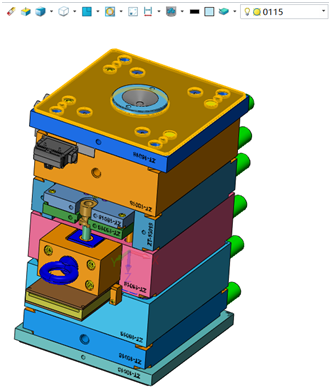

圖6 圖層查詢

4、中望3D如何把模型（實體，曲面，線條）移動到圖層

　　在過濾器是“造型”的狀態下，鼠標點選模型（實體，曲面，線條）再選擇移動后的圖層即可，如圖7所示。

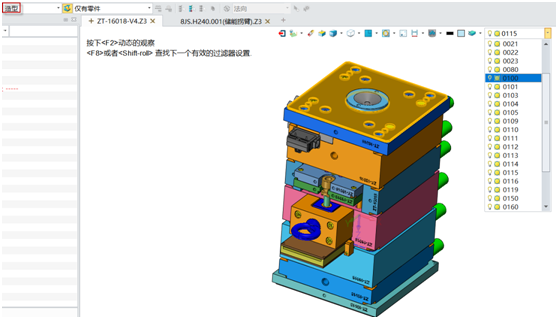

圖7 圖層移動

5、中望3D如何實現復制圖層內所有模型

　　先用“復制”命令復制模型，再把復制后模型移動圖層，如圖8所示。

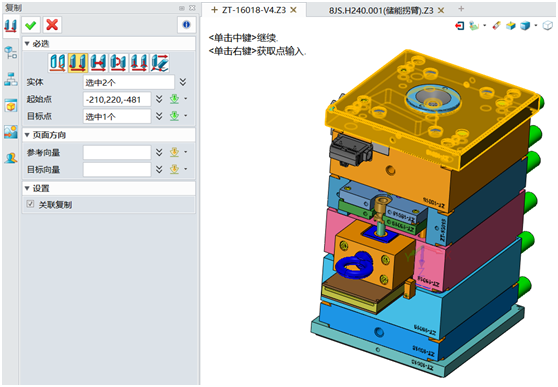

圖8 圖層復制

6、圖層的其它操作

　　新建圖層，直接點擊“新建”輸入圖層名稱，圖層名稱支持中文數字和字母；

　　激活圖層，雙擊圖層就可激活圖層，所有的模型默認保存在激活圖層內；

　　刪除圖層，如圖9所示，不能刪除激活圖層和有對象的圖層，需移動沒有對象后才能刪除。

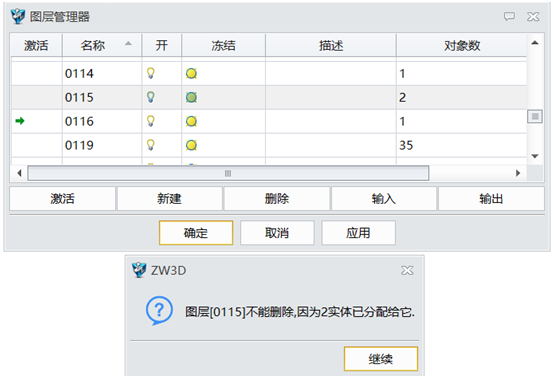

圖9 刪除圖層

　　本文對中望3D圖層在使用過程中一些常見問題的處理技巧進行了介紹，相信能幫助各位設計師在后續的設計工作中達到更加便捷、方便的效果。
