路由器看似簡單，但設計起來并非易事，如何借助先進的三維CAD軟件更快速地設計出一款外形美觀、功能強大穩定的路由器產品，對設計師的設計功底和CAD軟件功能的智能程度是一個不小的考驗。
下面我們將分路由器主體、散熱孔接口、路由器天線、組裝這四大部分，向大家介紹使用中望3D來設計路由器的操作過程，下圖1即是本次要設計的路由器。

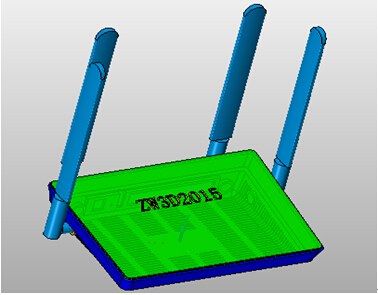

圖1 路由器
（一）路由器主體設計
首先，我們需要完成路由器主體部分的設計。相關操作步驟如下：
第一步：設計外殼
點擊“造型”模塊中的“六面體”命令，輸入長度的寬度的尺寸，得到外殼的形狀，詳細參數如圖2所示。

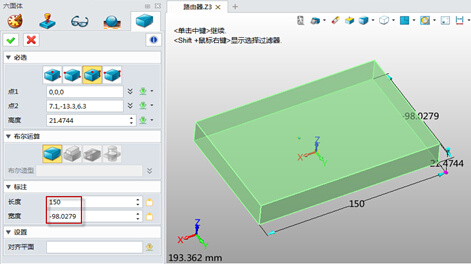

圖2 設置長度、寬度，得到外殼形狀
第二步：設計外殼側面斜度

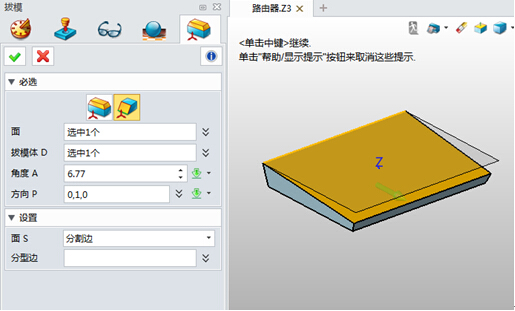

點擊“造型”模塊中的“拔?！泵?，輸入角度，拔模面，方向，詳細參數如圖3所示。

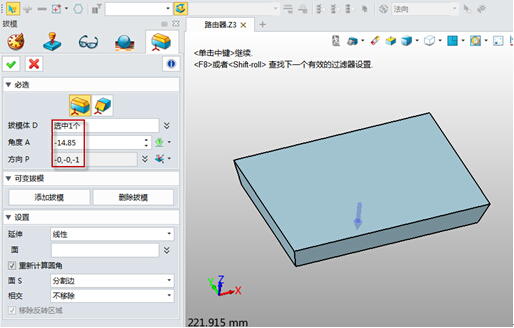

圖3 通過拔模設計外殼側面斜度
第三步：設計外殼頂面斜面
操作方案與第二步一樣，詳細參數如圖4所示。
圖4 通過拔模設計外殼頂面斜面
第四步：設計外殼上部
點擊“造型”模塊中的“拉伸”命令，輸入拔模角度和外部偏移數值，詳細參數參考圖5，輸入完后點擊確定。

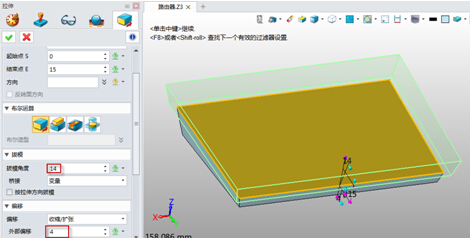

圖5 通過拉伸，設計外殼上部
第五步：外殼四周倒角
點擊“造型”模塊中的“圓角”命令，對外殼的四周進行倒角。

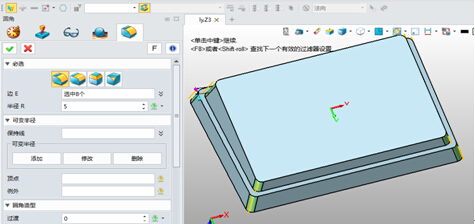

圖6 外殼四周導角
第六步：分割上蓋
點擊“曲面”模塊中的“刪除環”命令，選擇要提取的面，用于分割上蓋。

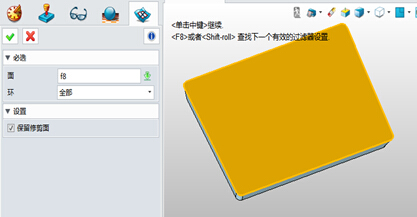

圖7提取上表面用于分割上蓋
第七步：偏移提取的面
點擊“曲面”模塊中的“偏移”命令，輸入偏移值，詳細參數如圖8所示。

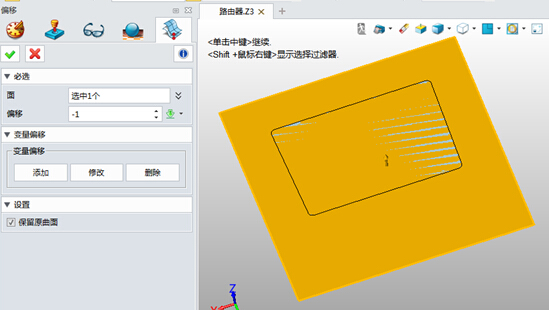

圖8 偏移提取的面
第八步：分割上蓋和外殼
點擊“造型”模塊中的“分割”命令，選擇基體和分割面，根據圖9設置相關參數。

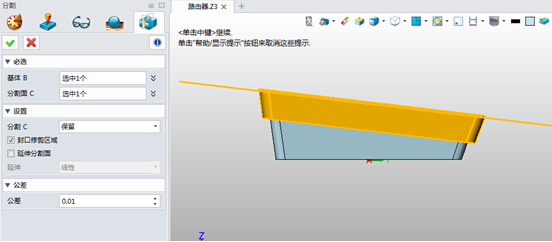

圖9 分割設置界面
第九步：上蓋倒角
點擊“造型”中的“倒角”命令，輸入值0.5。
