那現在，我們先來學習女鉆戒的主體設計和鉆石裝配的操作吧。
第一步，新建一個名稱為女戒的零件。
圖1 創建零件

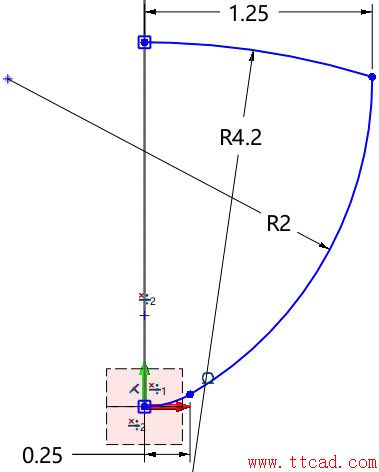

第二步，在XZ工作平面上創建草圖，分別繪制兩個圓，如圖2所示。
圖2 繪制圓-1
第三步，繪制兩條直線，對上步草圖進行修剪，如圖3所示。
圖3 修剪草圖

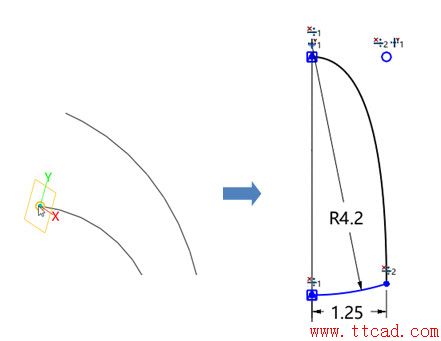

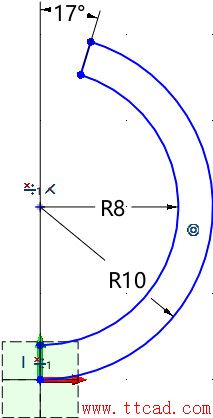

第四步，刪除R10上部分的圓弧，對草圖上方進行完善，最終完成的草圖如圖4所示。
圖4 刪除圓弧

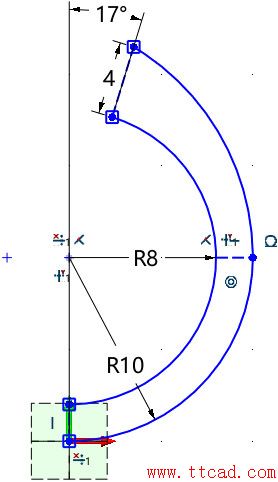

第五步，在YZ工作平面上創建草圖，分別繪制兩個圓，如圖5所示。
圖5 繪制圓-2
第六步，創建一個工作平面，并在此平面上繪制草圖，如圖6所示。
圖6 繪制草圖

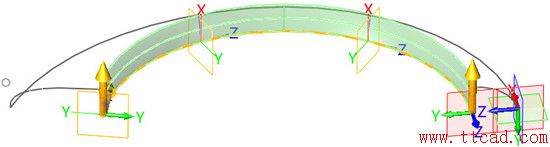

第七步，使用驅動曲線放樣，創建曲面，如圖7所示。

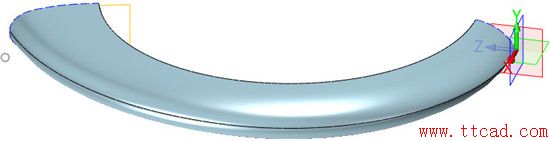

圖7 創建曲面

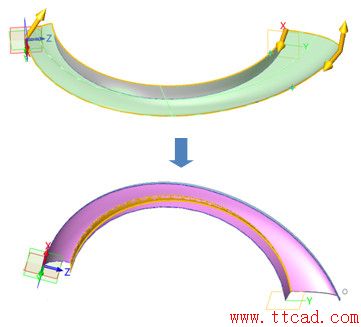

第八步，使用雙軌放樣，不縫合實體，調整視角，并刪除上步多余的面，如圖8所示。
圖8 放樣操作
第九步，鏡像現有曲面，然后縫合，如圖9所示。
圖9 鏡像、縫合曲面

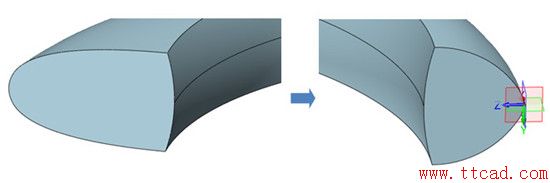

第十步，使用修剪平面，帶縫合實體，拾取另外一端的邊封閉端面，如圖10所示。
圖10 縫合實體

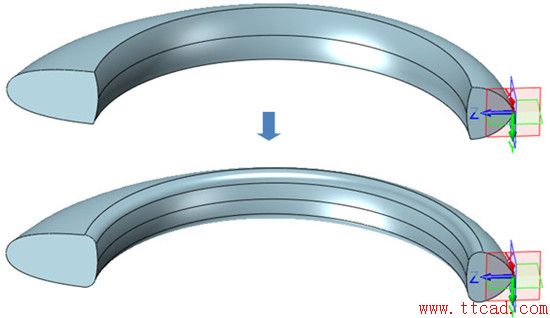

第十一步，隱藏輔助工作平面和草圖，然后進行倒0.5mm圓角操作，如圖11所示。
圖11 倒圓角-1
第十二步，刪除上部的端面曲面，如圖12所示。
圖12 刪除曲面

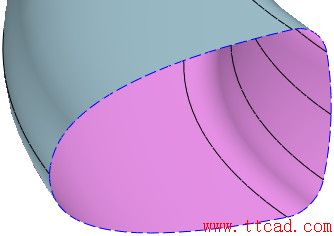

第十三步，在上圖曲面邊緣創建曲線列表，使用角部圓頂，高度為1，冠頂使用曲率，連續方式無，創建圓頂曲面，然后倒0.2mm圓角，如圖13所示。
圖13 創建曲線列表
第十四步，顯示草圖1，在XZ工作平面上繪制草圖；在每條直線上繪制點，到端點的距離為0.1mm，如圖14所示。
