圖27 創建球體-2

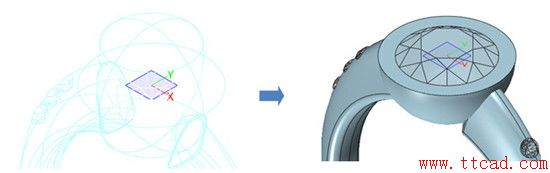

第二十八步，偏移XY工作平面到球體中心，并使用此平面修剪球體上部分，如圖28所示。
圖28 球體修剪

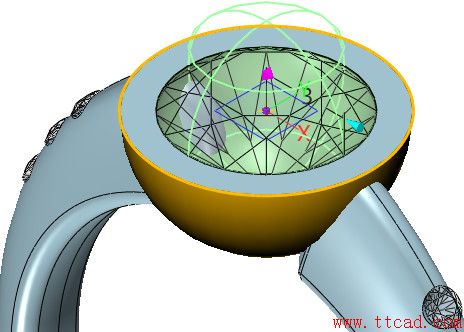

第二十九步，創建半徑為3mm的球體，和半球體進行布爾減運算，如圖29所示。
圖29 創建球體-3

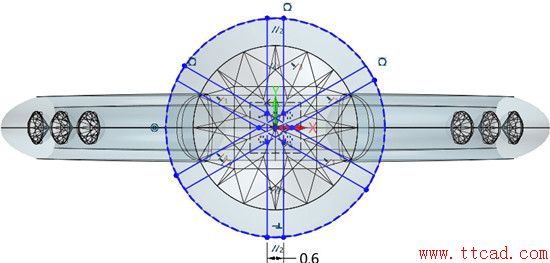

第三十步，在半球體的上表面創建下圖草圖，如圖30所示。
圖30 創建草圖

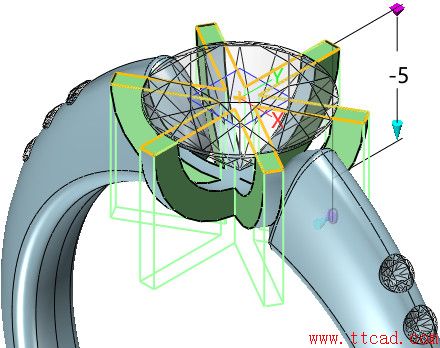

第三十一步，拉伸上步草圖，和半球?qū)嶓w進行布爾交運算，如圖31所示。
圖31 草圖拉伸

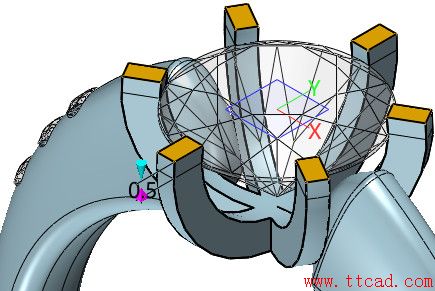

第三十二步，使用偏移面，對6爪端面進行正向偏移0.5mm，如圖32所示。
圖32 偏移面

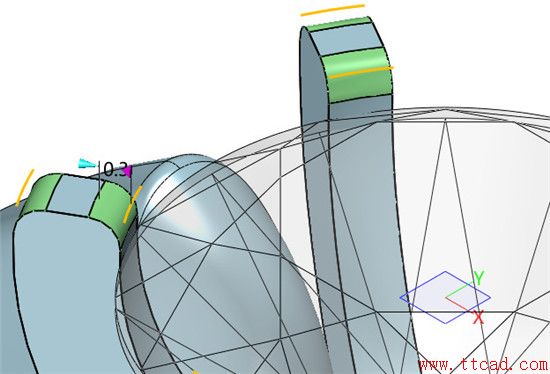

第三十三步，對6爪端面進行0.3mm的倒圓角，如圖33所示。
圖33 倒圓角-2

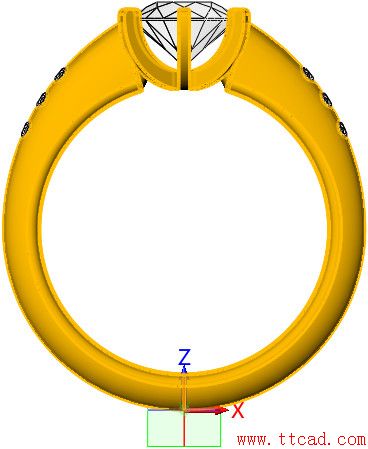

第三十四步，對下圖兩個造型進行布爾加運算，如圖35所示。
圖34 布爾加運算-2
到此，女鉆戒的主體設計和鉆石裝配課程就完成了。
