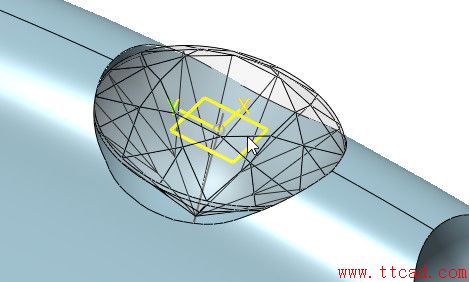

圖14 繪制草圖

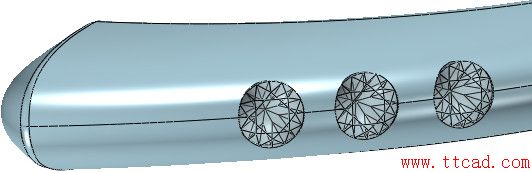

第十五步，在上步草圖的點上創建半徑0.6mm的球體，和造型進行布爾減運算；再依次在草圖另外兩個端點上創建球體，如圖15所示。

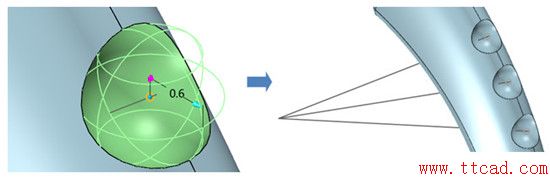

圖15 創建球體-1
第十六步，在3條直線上創建工作平面，偏移-0.1mm，如圖16所示。
圖16 創建平面
第十七步，復制一份鉆石零件，重命名為1.2鉆石。

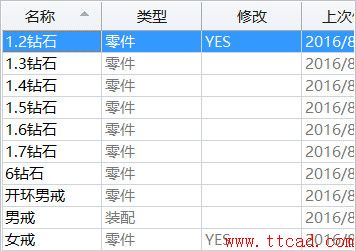

圖17 復制零件-1
第十八步，打開1.2鉆石零件，到零件屬性里修改D參數為1.2，生成直徑1.2mm的鉆石后退出零件。

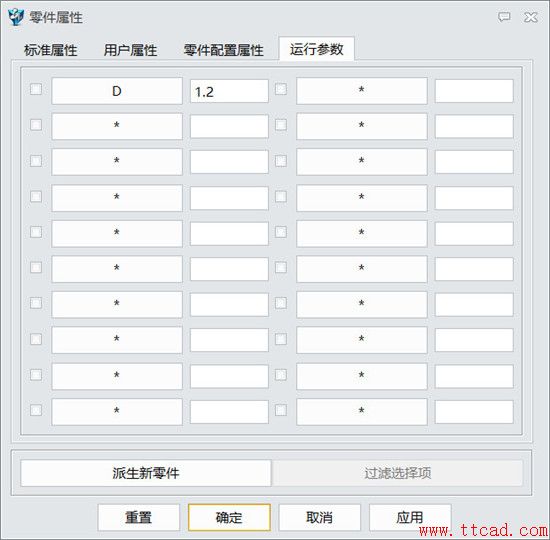

圖18 屬性修改-1
第十九步，進入女戒零件，在裝配下對1.2鉆石進行坐標裝配，如圖19所示。
圖19 坐標裝配
第二十步，依次3個1.2鉆石裝配完畢后，隱藏工作平面和草圖，然后合并3個鉆石零件，如圖20所示。

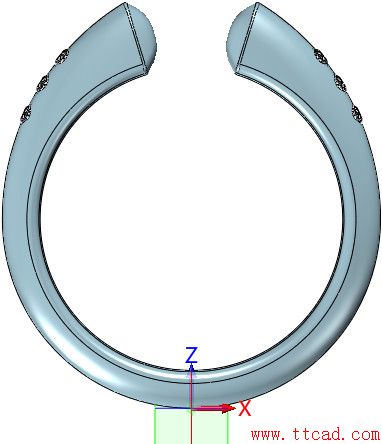

圖20 隱藏
第二十一步，進行對稱鏡像，如圖21所示。
圖21 鏡像操作
第二十二步，對左右造型進行布爾加，形成女戒開環戒體，退出零件，如圖22所示。

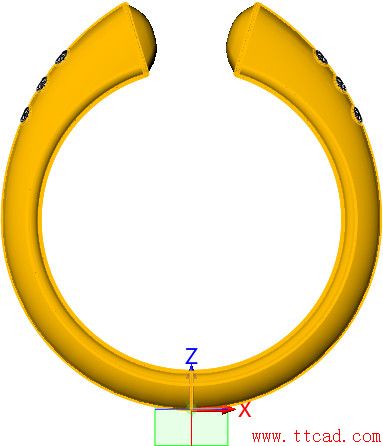

圖22 布爾加運算-1
第二十三步，復制一份鉆石零件，重命名為6鉆石，如圖23所示。

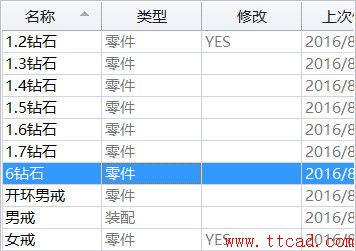

圖23 復制零件-2
第二十四步，打開6鉆石零件，到零件屬性里修改D參數為6，生成直徑6mm的鉆石后退出零件，如圖24所示。
圖24 屬性修改-2
第二十五步，使用外部零件，插入6鉆石零件，放在任意位置，如圖25所示。
圖25 插入零件
第二十六步，移動鉆石，起始點是下方頂點，目標點的位置是0,0,19，如圖26所示。

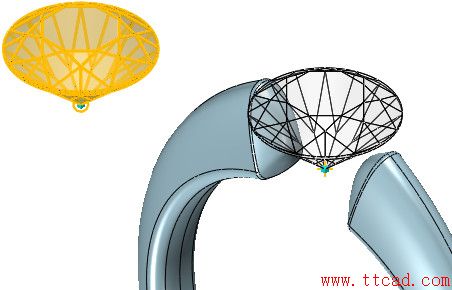

圖26 移動

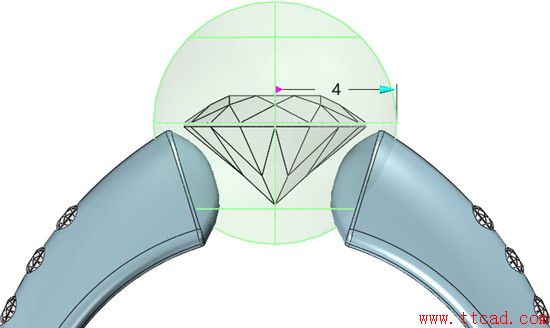

第二十七步，創建半徑為4mm的球體，中心落在鉆石上方邊緣的曲率中心上，如圖27所示。
