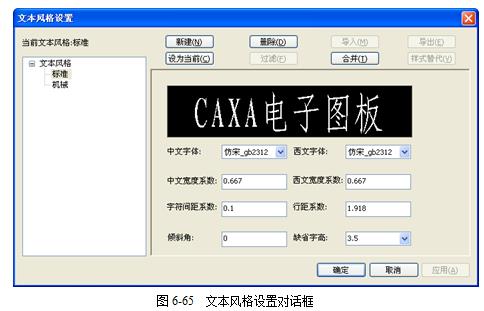

6.5 文字標注    工程圖中文字是不可缺少的重要內容，它用來表示圖形無法表達的內容和信息，如技術要求等。另外標題欄和明細表中的所有信息也需要用文字來說明，不過電子圖板 2013對標題欄和明細表的填寫有專門的命令，本節介紹的文字標注不包括標題欄和明細表內容。6.5.1 文本風格設置     文本風格用于設置尺寸標注、工程標注、標題欄、明細表及文字標注中的文本樣式。電子圖板2013機械版缺省提供了【標準】和【機械】?jī)煞N文本風格，用戶可以修改這兩種風格，也可以為各種標注建立自己的文本風格。通過以下幾種方式可以啟動【文本風格】設置命令?！?nbsp;菜單方式：【格式】>【文字】◇  命令方式：StyleText 、TextPara◇  功能區圖標：【標注】選項卡【標注樣式】面板【樣式管理】?jī)?nèi)的圖標 【工具】選項卡【選項】面板【樣式管理】?jī)?nèi)的圖標    在命令行輸入“StyleText”或單擊圖標啟動【文本樣式】設置命令，打開如圖6-65所示的【文本風格設置】對話框，各控件的功能和用法如下：1. 當前文本風格    正在使用的文本風格。列表框中列出了全部已有的各種文本風格，用戶可以從中選擇一個作為當前風格，系統自帶了標準和機械兩種風格，默認為標準；2.【新建】按鈕    單擊此按鈕創建新的文本風格，這時彈出【新建風格】對話框，在這里選擇一個基準風格，輸入新的風格名稱，單擊【確定】按鈕，一個新的文本風格即被創建。3.【刪除】按鈕    選擇一個風格，單擊此按鈕，刪除該風格。“標準”風格和正在使用的風格不能被刪除。4.【設為當前】按鈕    單擊此按鈕將選中的風格設置為當前文本風格。5. 【合并】按鈕    單擊此按鈕彈出合并風格對話框，可以將一個風格合并到另一風格中。6. 風格參數    用于設置文本風格的各種參數，各項的功能分述如下：(1)【中文字體】和【西文字體】：分別用于設置中西文字體，中文和西文可以設置不一樣的字體；(2)【中文寬度系數】和【西文寬度系數】：設置文字寬度占高度的比例，默認為2/3；(3)【字符間距系數】：設置字與字之間的間隔距離；(4)【傾斜角】：設置文字的傾斜角度，即斜體字；(5)【行距系數】：設置行與行之間的間隔距離；(6)【缺省字高】：設置缺省的文字高度。標注文字時可使用缺省文字高度，也可單獨設置。    建議不要對系統自帶的標準風格和機械風格進行修改，需要其他的風格時可以建立自己的各種風格。6.5.2 文字標注    文字標注是一種比較特殊的標注，因此電子圖板2013沒有將該功能放到標注菜單中，而是放到了繪圖菜單中，但其圖標既可在【常用】選項卡的【基本繪圖】面板中找到，也可在【標注】選項卡的【標注】面板中找到。文字標注可以通過以下幾種方式執行：◇ 菜單方式：【繪圖】>【文字】◇ 命令方式：Text、Mtext、T、MT◇ 功能區圖標：【常用】面板上的圖標    電子圖板 2013既可以將文字放入一個矩形容器內，也可以使文字沿曲線排列。文字放置在矩形區域時，可以通過指定對角點坐標和直接搜索已有矩形兩種方法指定矩形區域；沿曲線排列時，曲線可以是各種曲線，如圓、橢圓、公式曲線、樣條曲線等。    在命令行輸入“Text”或單擊
