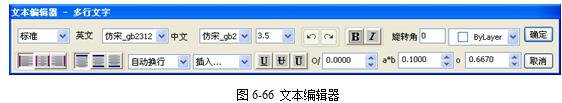

圖標啟動【文字】標注命令，在立即菜單選擇【指定兩點】、【搜索邊界】或【拾取曲線】來確定文字的標注區域。1. 指定兩點(二級命令為Textpp)    選擇【指定兩點】方式后，系統先后提示【第一點：】、【第二點：】，用戶在屏幕上指定對角點表示一個矩形區域。此時彈出【文字編輯框】和如圖6-66所示的【文本編輯器】。設置文字參數后，在文字編輯框中輸入文字，然后單擊【確定】即可。文字編輯器各項參數的含義和用法如下：(1) 樣式：單擊樣式列表框可以選擇文本風格，文本風格的切換對整段文字有效。如果將新樣式應用到當前編輯的文字對象中，則已經單獨設置字體、粗體或斜體等屬性的字符格式全部被新樣式的格式替代。(2) 字體：單擊【英文】和【中文】右邊的列表框可以為新輸入的文字單獨指定字體或改變選定文字的字體。(3) 文字高度：設置新輸入文字的字符高度或修改選定文字的高度。該列表框列出了機械制圖標準常用的文字高度，可以選擇其中的高度值，也可在框中輸入其他值。(4) 旋轉角：在【旋轉角】右邊的編輯框中可以為新輸入的文字設置旋轉角度或改變已選定文字的旋轉角度。橫寫時為一行文字的延伸方向與坐標系的X軸正方向按逆時針測量的夾角，豎寫時為一列文字的延伸方向與坐標系的Y軸負方向按逆時針測量的夾角。旋轉角的單位為角度。(4) 顏色：指定新輸入文字的顏色或更改選定文字的顏色。(5) 按鈕：加粗按鈕。打開或關閉新輸入文字或選定文字的粗體格式。此選項僅適用于使用TrueType字體的字符。(6) 按鈕：打開或關閉新輸入文字或選定文字的斜體格式。此選項僅適用于使用TrueType字體的字符。(7) 按鈕：劃線按鈕。為新輸入文字或選定文字打開或關閉下劃線、中劃線、上劃線功能。(8) 按鈕：水平對齊按鈕。指定文字的水平對齊方式是“左對齊”、“中間對齊”，還是“右對齊”。(9) 按鈕：垂直對齊按鈕。指定文字的垂直對齊方式是“頂端對齊”、“垂直居中”，還是“底端對齊”。(10) 換行：選擇文字的換行方式。指定文字長度超過邊界時是“自動換行”還是“手動換行”，或者“壓縮文字”，使文字保持在一行以內。(11) 插入…：單擊【插入…】可以插入各種特殊符號包括直徑符號、角度符號、正負號、偏差、上下標、分數、粗糙度、尺寸特殊符號等等，詳見6.6.3節。(12) 傾斜角度：在“”后的編輯框中輸入數值改變文字的傾斜角度，范圍為-85~85度；(13) 字符間距：在“”后的編輯框中輸入數值改變字符之間的間隔，范圍為-0.25~3.0；(14) 寬高比例：在“”后面的編輯框中輸入數值改變文字寬度與高度的比例，范圍為0.1~10；2. 搜索邊界(二級命令為TextArea)    選擇該項后，立即菜單增加【邊界間距系數】一項，該系數指定標注文字距離矩形左邊界和上邊界的距離，這種方式要求標注區域已有待填入文字的矩形，用鼠標點擊矩形內任一點，系統自動以矩形范圍作為邊界。該方式經常用于填寫表格。3. 拾取曲線(二級命令是Textcur)    立即菜單選擇【拾取曲線】后，以下的提示與操作過程是：【拾取曲線】：單擊曲線拾取之，文字將沿此曲線排列【請拾取所需的方向】：拾取后曲線上顯示表示方向的兩個箭頭，單擊一個箭頭確定文字排列在曲線的哪一側【拾取起點】：單擊曲線上一點作為文字標注的起點【拾取起點】：單擊曲線上一點作為文字標注的終點，標注的文字將沿曲線排列在起點與終點的范圍內【請拾取中點】：如果拾取的是封閉曲線如圓、矩形等，有此提示。區域指定完成后，系統彈出如圖6-67所示的【曲線文字參數】對話框。對話框各主要控件的功能如下：
