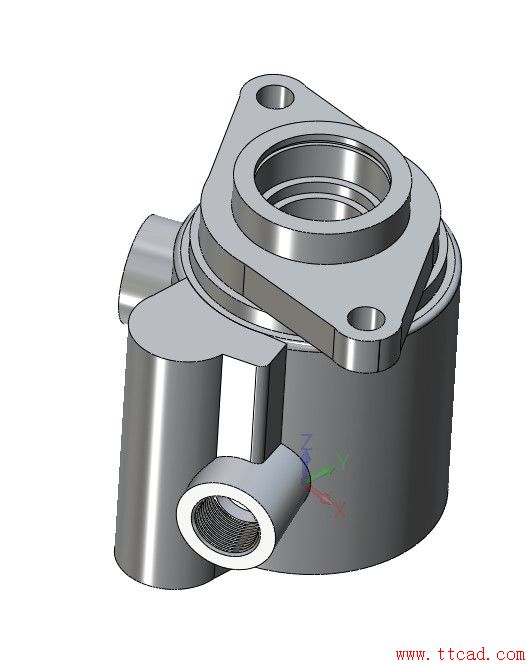

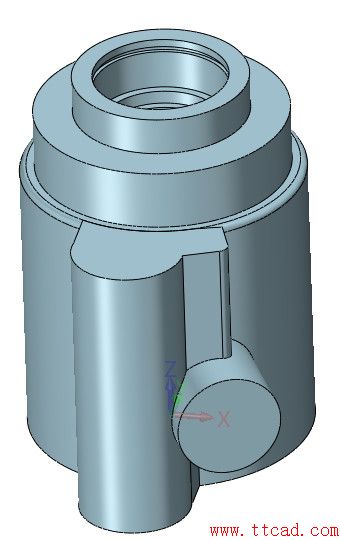

圖1
第一步 主體建模

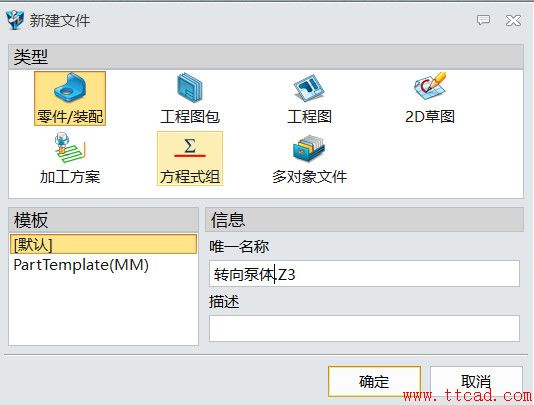

1.使用中望3D新建轉向泵體的零件，確定進入建模環境，如圖2。
圖2

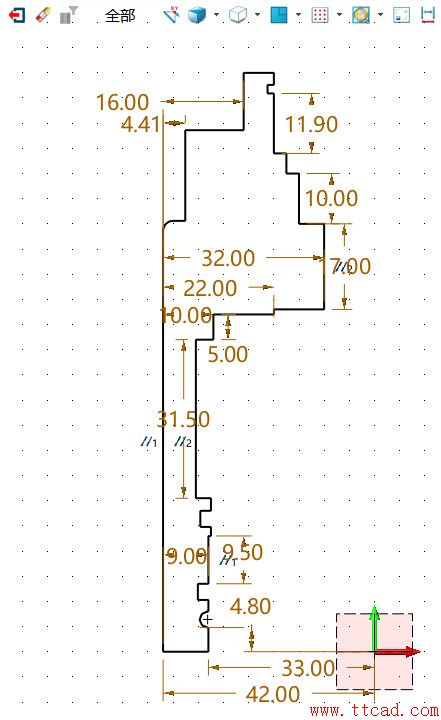

2.選擇ZY面為工作平面進入草圖，使用草圖線條完成截面繪制，如圖3，完成后退出草圖。
圖3

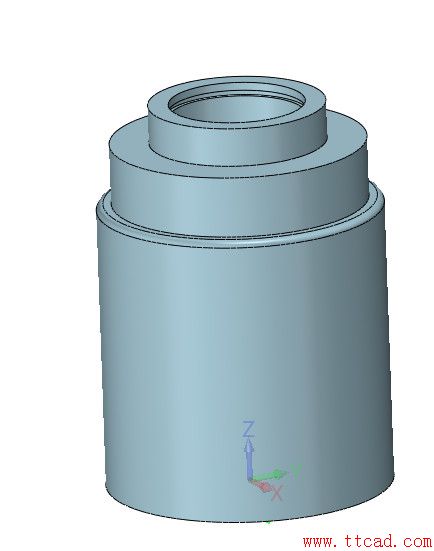

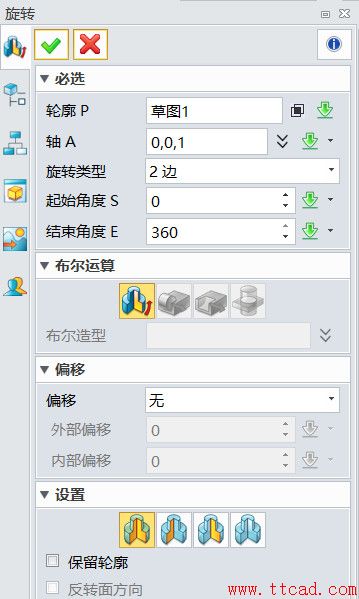

3.使用旋轉命令，輪廓選擇草圖1，旋轉軸選擇Z軸，旋轉類型為2邊，角度從0度開始到360度結束，如圖4。
圖4
第二步 凸臺建模

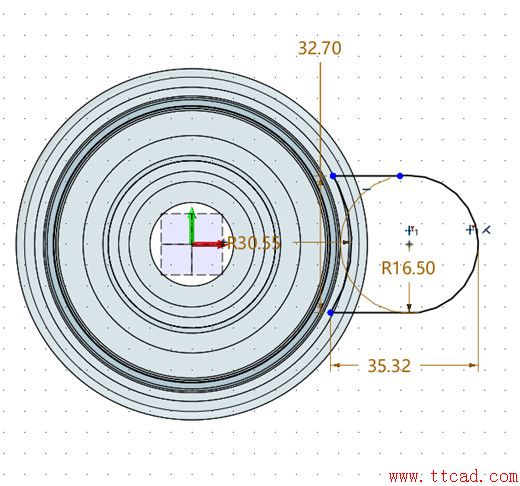

1.選擇XY面為工作平面進入草圖，使用草圖線條完成繪制，如圖5，完成后退出草圖。
圖5

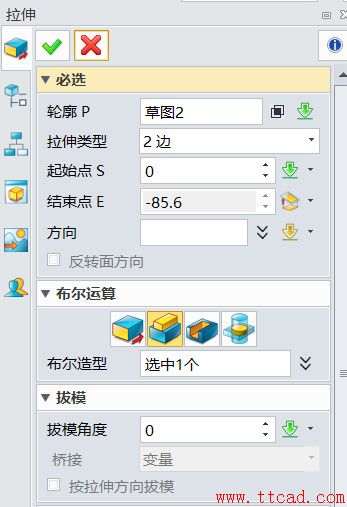

2.使用拉伸命令，輪廓選擇草圖2，拉伸類型2邊，從0度開始到-85.6度結束，布爾運算選擇加運算，如圖6。
圖6
第三步 側孔設計

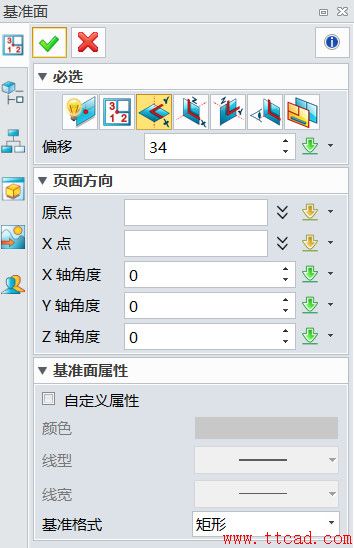

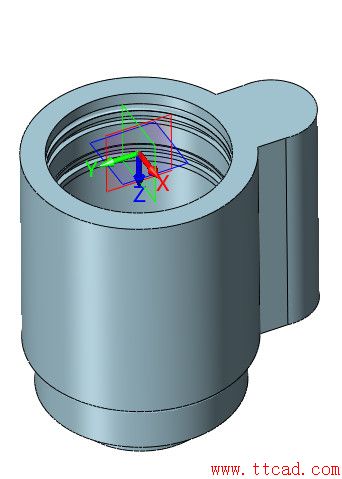

1.先建立輔助基準面，使用基準面命令，選擇XY面偏移34為輔助基準面1，如圖7。
圖7

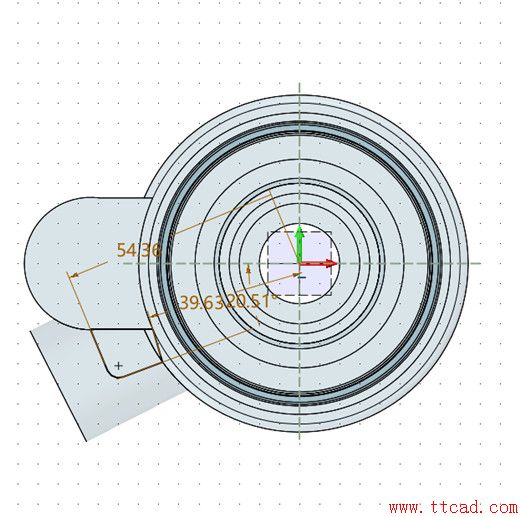

2.以基準面1為平面繪制完成草圖，如圖8。
圖8

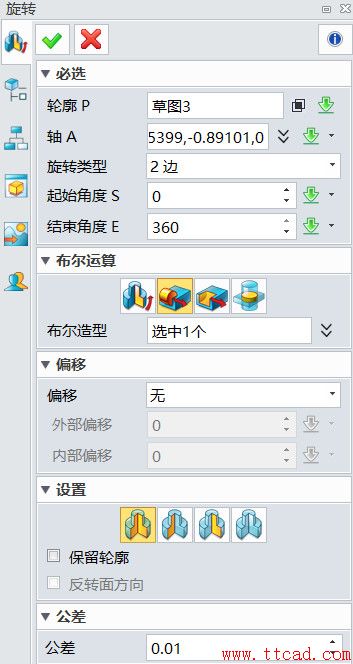

3.使用旋轉命令，輪廓選擇草圖3，旋轉軸選擇草圖27度軸線，旋轉類型為2邊，角度從0度開始到360度結束，布爾運算選擇加運算，如圖9。
圖9

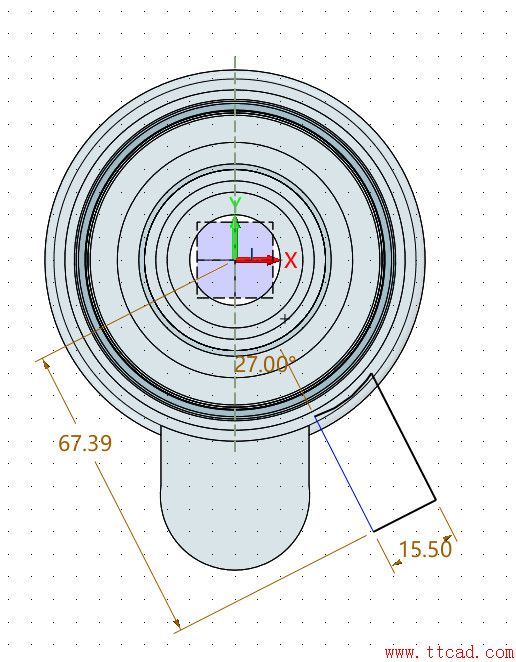

4.以凸臺為平面繪制草圖，如圖10。
圖10

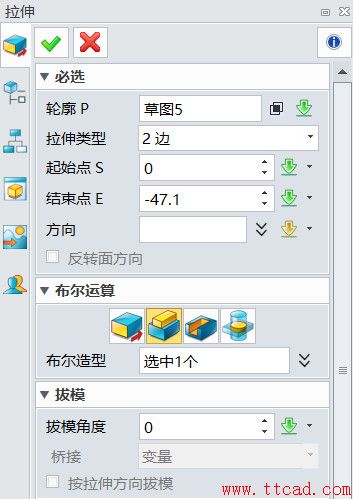

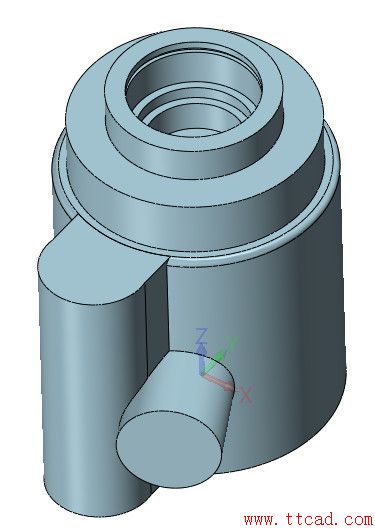

5.使用拉伸命令，輪廓選擇草圖5，拉伸類型2邊，從0度開始到-47.1度結束，布爾運算選擇加運算，如圖11。
圖11
