在很多產品設計中，往往會存在一個現象：同一個零件在同一個總裝產品中有 著不同的形態，比如家具產品中常見的把手可能在同一個柜子中有長短不同、 彈簧有壓縮或者拉伸等不同狀態。對于此類設計要求，高端三維CAD/CAM軟件 中望3D的配置功能可以幫助設計師高效又便捷地實現所需的設計形態。

    下面我們以簡易緩沖器中的彈簧為例，向大家介紹在中望3D中，如何通過配置 來呈現彈簧的壓縮狀態的。

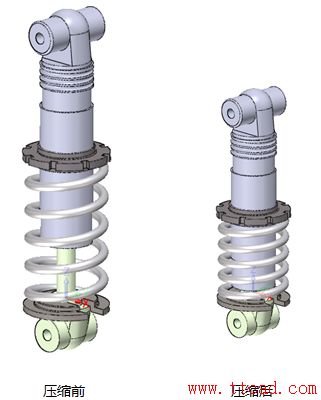

    我們先來看看彈簧壓縮前后的對比圖，如圖1所示。



圖1 彈簧壓縮前后對比

    接下來我們看看達到這種效果的具體操作：

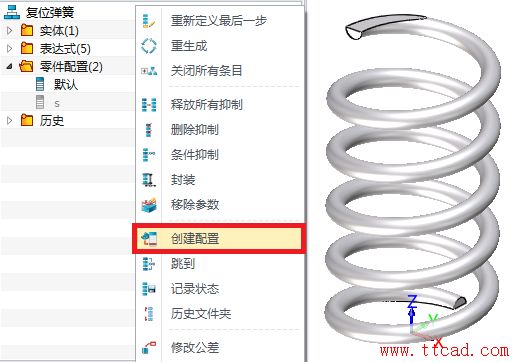

    首先，將彈簧模型通過“螺旋掃掠”建模后，在管理器中點擊右鍵，我們可以 看到菜單中“創建配置”命令，如圖2所示，

圖2 創建配置

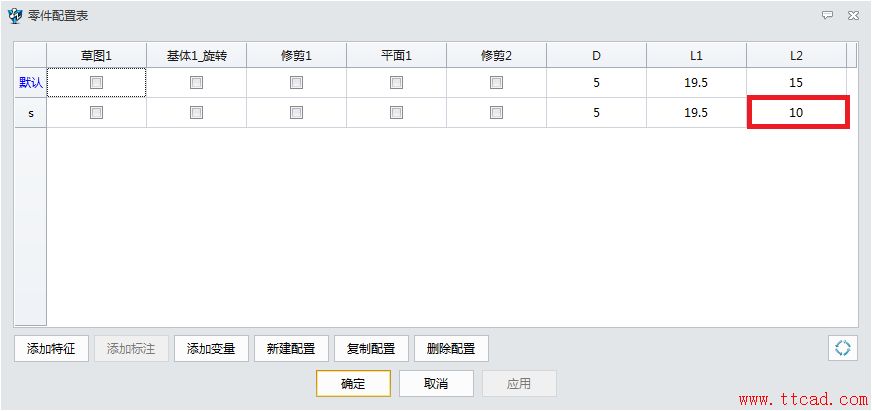

    點擊該命令后，將出現配置對話框，在對話框中，我們可選擇“新建配置”， 設置不同的參數，比如此處更改了L2的值（圖3），使得彈簧狀態為壓縮有所 變化，激活新配置即可看到如圖4所示的壓縮效果。



圖3 更改L2數值

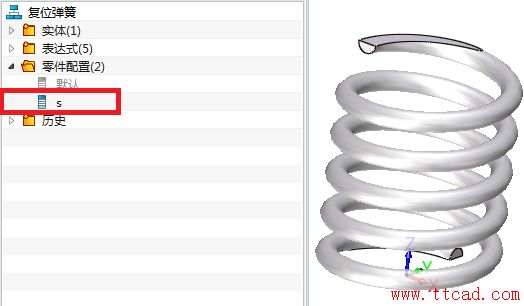

圖4 激活新配置后的效果

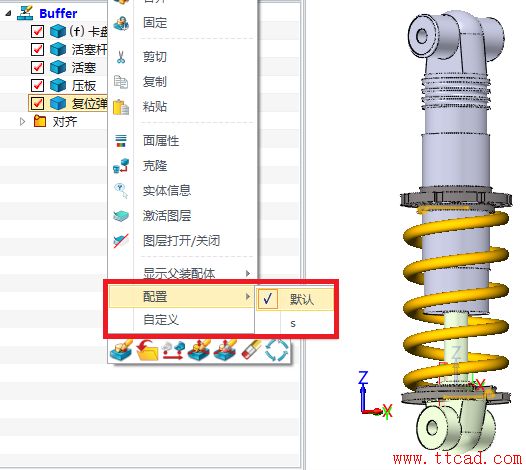

    當把彈簧安裝到總裝產品中后，可在裝配管理器的裝配樹中，在“復位彈簧” 上點擊右鍵，即可在右鍵菜單中看到“配置”命令（圖5），切換不同配置， 即可在同一裝配體中呈現零件的不同狀態，如圖6所示。



圖5 復位彈簧的設置界面

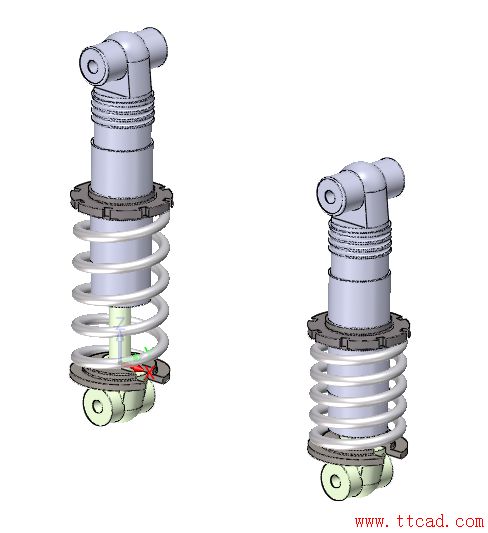

圖6 同一裝配體呈現不同狀態

    綜上所述，對于需要呈現不同狀態的零件，中望3D配置功能可能很好地支持設 計師處理這一設計需要，以便更好地完成以及驗證裝配后的狀態關系。
