沉孔是機械零件設計加工過程中常見的結構，在利用CAXA繪制零件圖時，如何輸入沉孔、孔深符號？下面小編為您介紹一種輸入沉孔、孔深的方法：

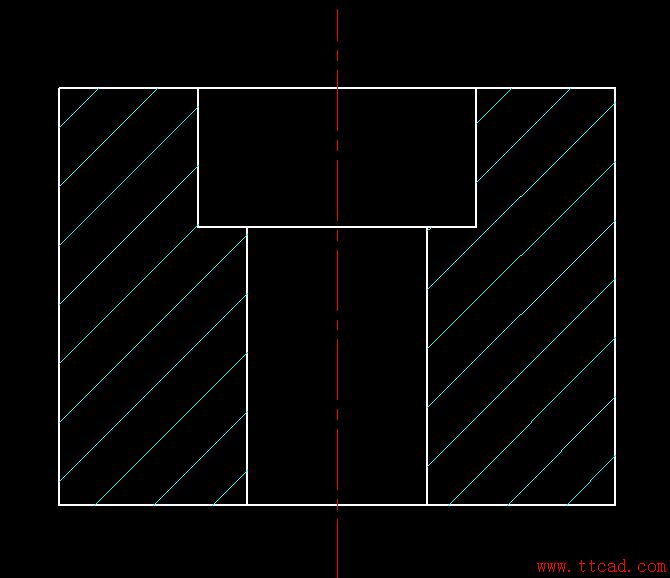

一、所繪零件圖如下圖所示：

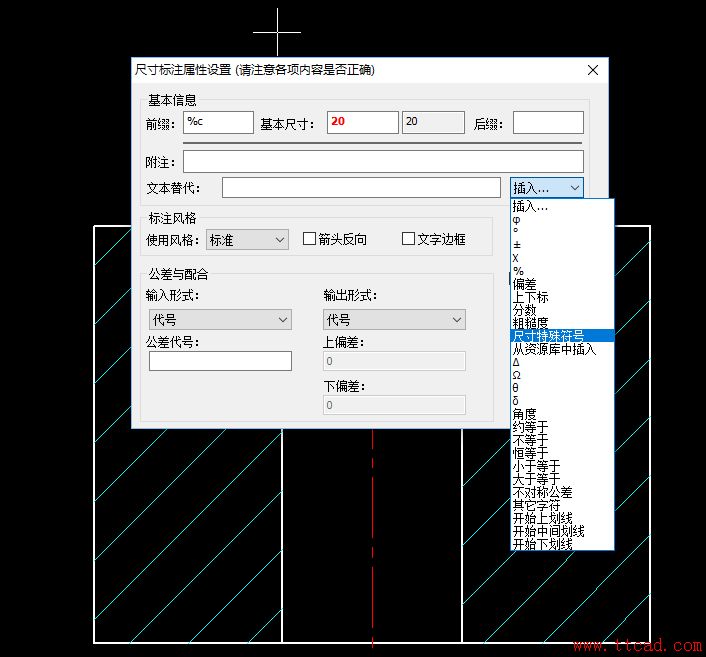

二、標注沉孔尺寸，在尺寸標注屬性設置對話框中點中“插入”下拉菜單中的“尺寸特殊符號”。

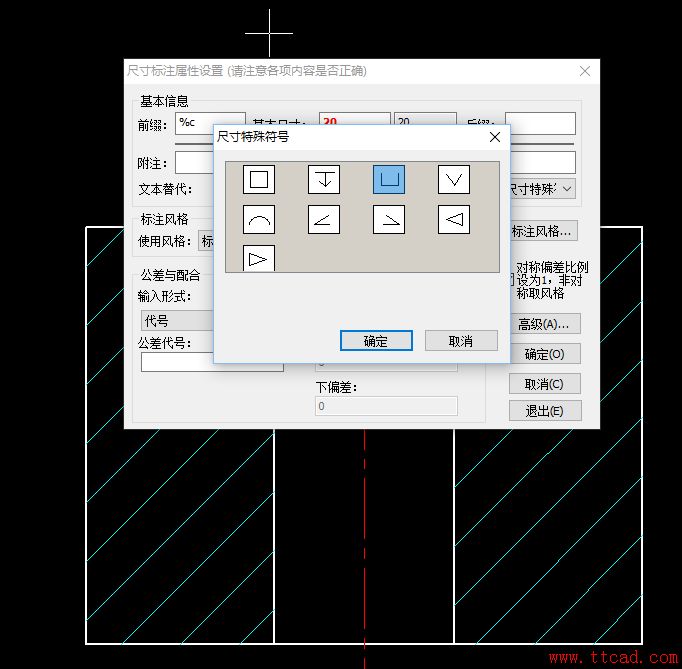

三、選中沉孔符及深度符號插入到所需要的位置。

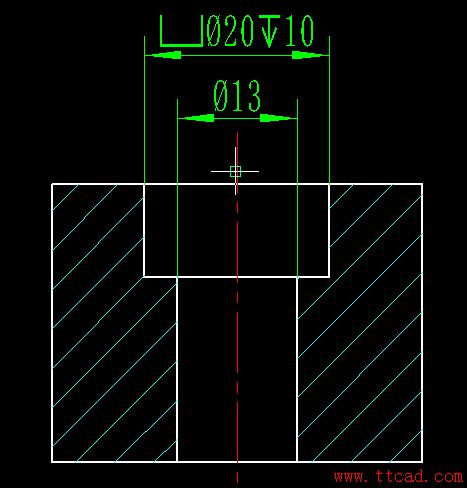

四、標注效果如下圖所示。
