第一部分：什么是圖紙？為什么圖紙需要有比例？
個人認為，一份圖紙即是一份詳細且嚴謹?shù)恼f(shuō)明書，其目的在于將單個專業工作成果進行總結展示，并以此為依據，提供給協作各方進行配合，以期達到共同的目標。而比例這一特性，就是出于圖紙嚴謹這一特性而產生的。下面以樣例圖紙為例，說明比例的含義：

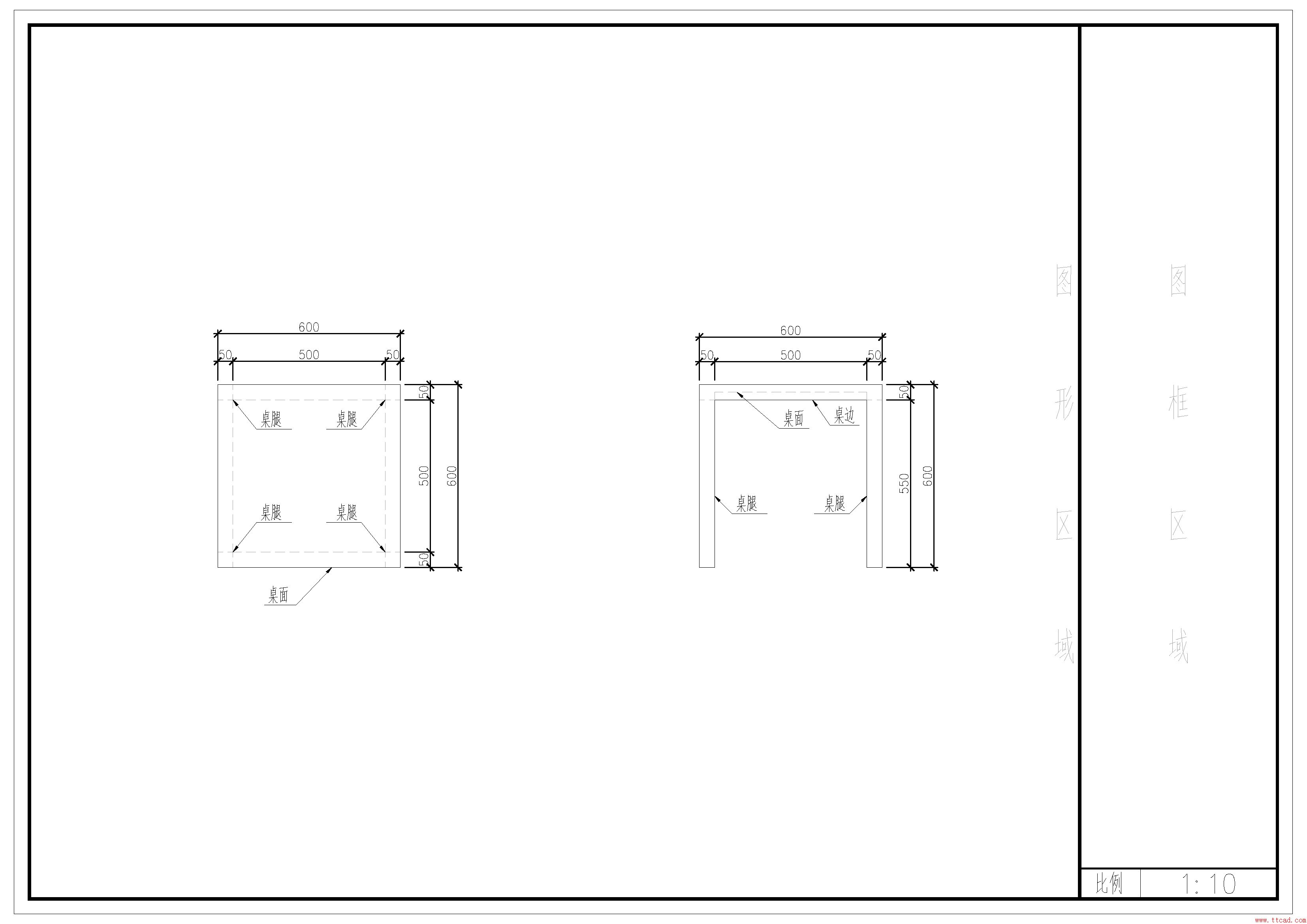

圖1與圖2為同一張桌子在不同比例的A3圖紙下的樣子，可以看到，在比例由1：5變成1：10后，桌子在圖中的大小也變成了原來的1/2。需要注意的是，圖中實體類的圖元大小發生了改變，而如標注、說明文字等注釋類的圖元，其大小卻是不變的。
假設一個制作家具的人拿到這份圖紙后，不需要任何其他的面對面溝通，他就能夠知道，我們需要制作一個方形的桌子 ，桌子變長均為600毫米，有四條腿，每條腿長550毫米，依靠四條寬高均為50毫米的桌邊與桌面相連。其中，方形這個信息是由圖中的實體形狀線獲得的，而尺寸由圖中的尺寸標注上寫的數字獲取，每個東西分別是什么功能，由圖中的說明文字獲得解釋，一份粗糙的說明書大概就完成了。
那么，在一份具有足夠準確尺寸標注的圖紙里，我們還需要按照比例來繪制這些圖形的原因是什么？關鍵就是在于第一步的實體形狀線，只有在按照比例繪制的圖紙里，我們才能第一眼就對這個物體有一個直觀的認識，比如這是一個正方形而不是長方形，比如這張桌子的桌面厚度與他的高度相比是非常小的，桌子下面有較為充裕的空間，避免了潛意識內的錯誤認識而引起協作各方不必要的工作量。
同時，出于節約紙張的目的，我們自然是想在一張圖內放下實體形狀越多越好，字體越小越好，比例的分母自然也是越大越好。然而，人眼的識別能力是有限的，過于微小的字體和圖形，在閱讀起來是極容易出現幻覺和誤差的，所以，每張圖比例的產生的需要根據圖紙的大小、注釋文字的多少進行合理的分配，在識別難易度與信息量之間找到一個平衡點?！镜谝徊糠滞辍?/p>
第二部分：如何使用CAD進行按比例出圖？
CAD只是一個為了更快實現目標，提高生產效率的工具，使用的方法并沒有絕對的好壞高低，只要能滿足使用者的需求，那就達到這個工具的目的，看到回答里有許多解決方法，在此就只針對其中幾個進行分析：
===================方案A：模型內直接按比例套圖框====================
國內設計單位較為常用的做法，根據之前對于“比例”的解釋，題主在題目中所提出的所謂“繪圖比例”與“圖框比例”并不是客觀存在的，而是采用了本方案的出圖方法而產生的CAD操作衍生問題，“打印比例”則又屬于CAD在將圖形轉換至紙張時的一個參數，要解釋這幾個比例首先就必須了解. 一般情況下的的出圖步驟，具體如下：
1、按照所謂“繪圖比例”繪制圖形：
此處所定義的“繪圖比例”即為“一根在CAD里的線段，其長度與其所表示物體實際長度的比值”，此處建議無論出圖比例如何，在首次繪制物體的時候，嚴格按1：1繪制。
｛建議理由｝按1：1比例繪制一個好處在于，即便需要的繪圖比例并非1：1，使用者在繪圖時也不必根據需要的繪圖比例在繪制每一根線的時候另外進行換算工作，而可在完成后使用SCALE命令進行整體調整；另一個好處在于，當其他協作方打開DWG圖紙時，可以直接利用CAD的“查詢”功能直接查詢相關圖形的信息，比如線條的長度，面積，體積，而不需要在根據比例再另外進行乘以比例幾次方的計算。
2、按照1：1制作圖框，然后放大N倍（使用SCALE命令），直到圖框能圈中所繪制的圖形為止，記錄下N的值，則該比例即為題主所描述的“圖框比例”，樣例中表示的圖框比例為1：5
