上色，或者說是著色，其最主要是為了使三維立體更加真實可感知，增加視覺效果，鑒于網上還沒有比較系統的CAD上色教程，今天，小編就為各位整理了這一份上色、著色的教程，如有疑問，歡迎指點。

    在CAD軟件中，是具有著色功能的，一方面可以對別人已經上完色的實體進行消隱，以更好的來觀察該部件的結構。在07版本以后的CAD軟件中，是沒有直接的上色功能的，不過可以直接調用命令來調出工具。

1、輸入shad命令，打開著色工具；

2、此時可以對當前圖形進行著色，但上的顏色不能打印出來，效果如下：

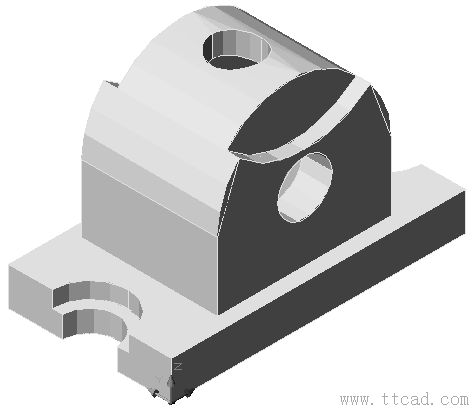

圖1―圖像著色后的效果

3、我們打開【視圖】→【著色】，在彈出來的菜單欄中選擇比較合適的著色模式；

4、在命令欄輸入shademode，回車執行，進行著色：

圖2―【著色】工具欄、下拉菜單及SHADEMODE命令提示行

【注】CAD的著色模式：

1、線框著色模式：二維線框和三維線框，使用直線或者曲線來顯示表示邊界的三位視圖中的對象，如圖2:

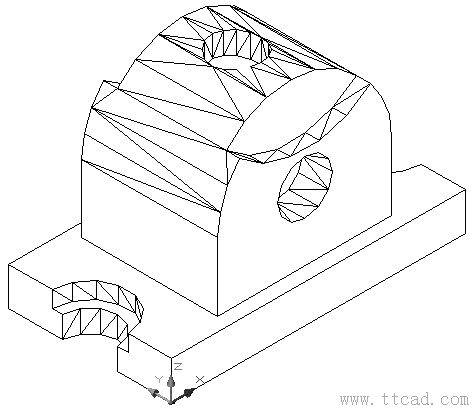

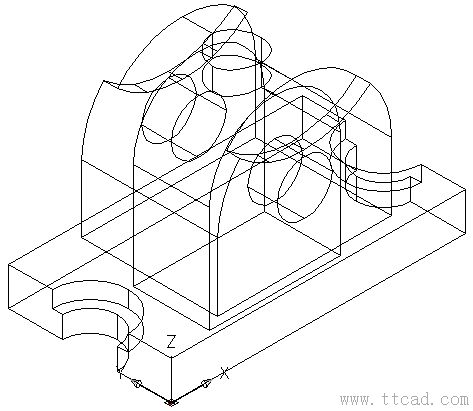

圖3―線框著色模式

2、消隱模式：三維視圖中的對象是使用線框表示的，后相面的線就是用消隱表示的，如圖3:

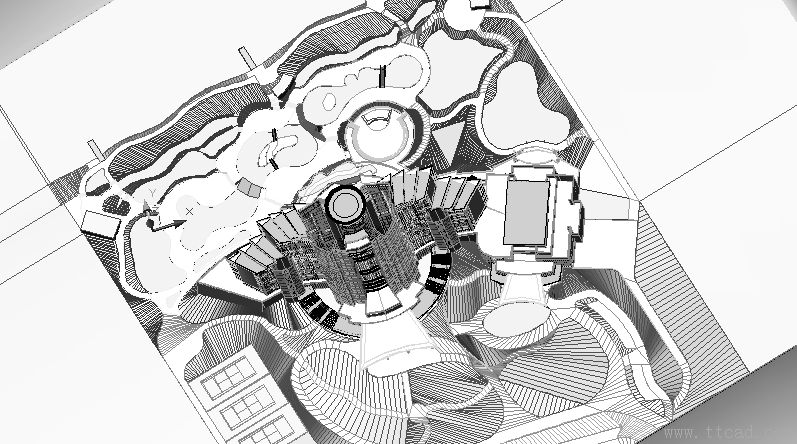

圖3―消隱著色模式

3、平面著色模式：這是在多邊形表面之間對三位視圖中的對象進行著色，但是對象的鑲嵌面不會很光滑，如圖4:

圖4―平面著色模式

4、體著色：這是相對于平面著色模式更加逼真的一種模式，能夠?qū)吘夁M行光滑出來，使得效果更好，如圖5：

圖5―體著色模式

5、帶邊框平面著色模式：這是平面著色和線框兩種的結合，對象可以被平面著色，同時又能夠?qū)⒕€框顯示出來，如圖6:

圖6―帶邊框平面著色模式

6、帶邊框體著色：這是體著色和線框兩種模式的結合，對象能夠被體著色，同時顯示出線框，如圖7:

圖7―帶邊框體著色模式
