第一步，打開文件Assembly，新建一個名稱為AIC的文件。

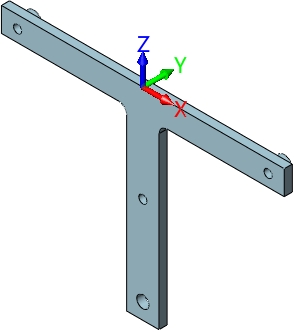

第二步，插入T型支架，位置為0坐標，勾上固定組件選項，如圖1所示。
圖1 插入T型支架

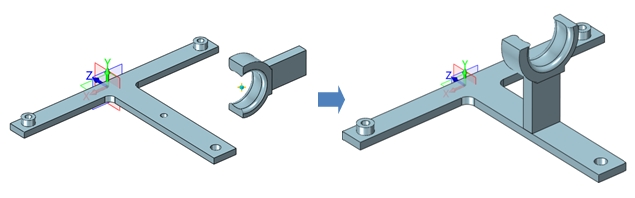

第三步，插入零件鉗口杠桿1，并對兩個零件使用兩個重合約束，如圖2所示。
圖2 重合約束-1
第四步，對圖3兩面使用距離約束，距離設置為40cm。
圖3 距離約束

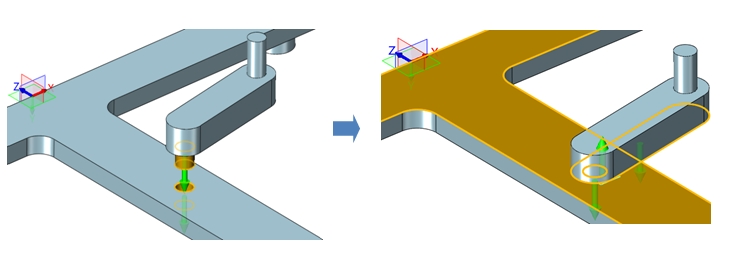

第五步，插入杠桿2，短圓柱和T型支架孔同心對齊；和T型支架兩面重合反向?qū)R，如圖4所示。
圖4 對齊操作-1
第六步，插入杠桿1，圓柱表面和杠桿2重合對齊；長圓柱和T型支架孔同心對齊，如圖5所示。
圖5 對齊操作-2
第七步，長圓柱和T型支架孔同心對齊，如圖6所示。
圖6 同心對齊-1

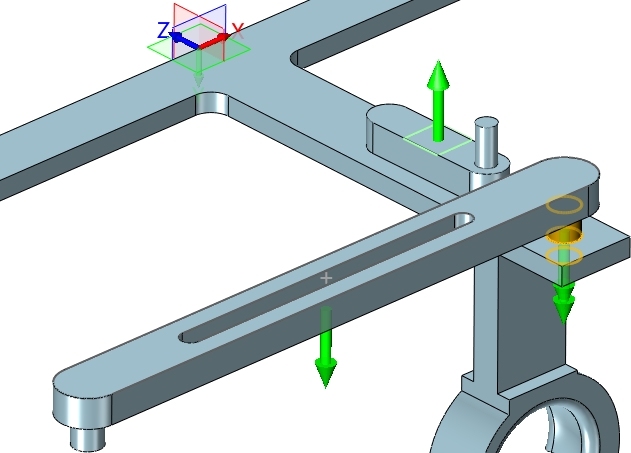

第八步，使用鼠標把杠桿1和杠桿2拖放到下圖（左圖）大致位置，并對圓柱和槽面進行相切約束，如圖7所示。
圖7 相切約束-1

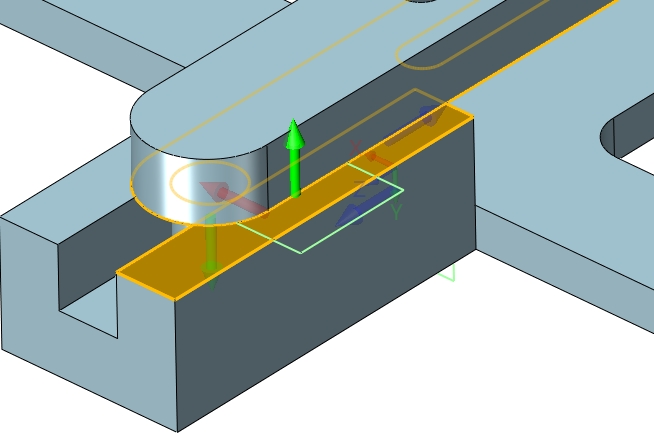

第九步，插入滑塊，添加滑塊側面和T型支架上表面的重合約束，如圖8所示。
圖8 重合約束-2

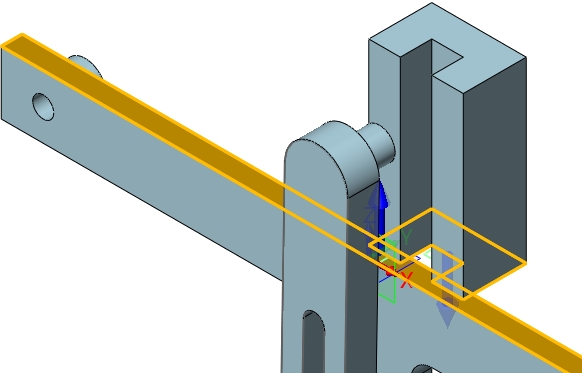

第十步，在圖9兩面添加重合約束。
圖9 重合約束-3

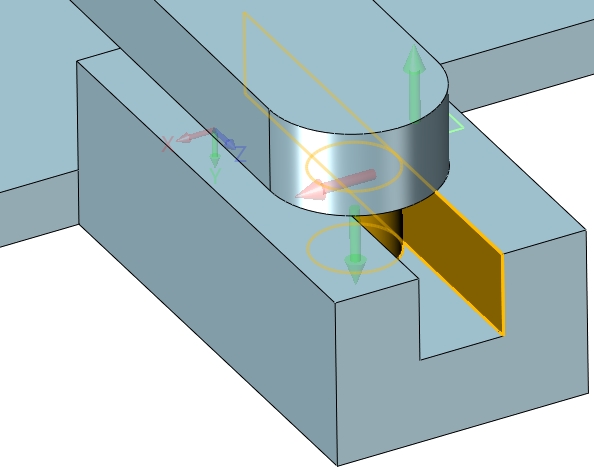

第十一步，在杠桿圓柱面和滑塊槽面添加相切約束，如圖10所示。
圖10 相切約束-2

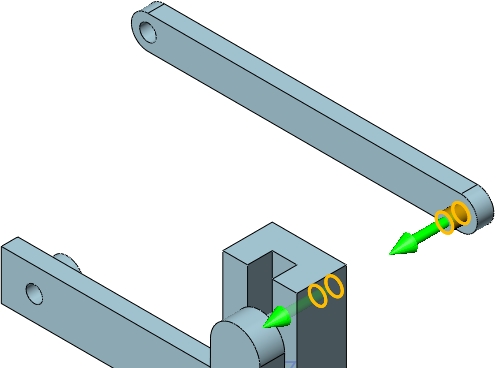

第十二步，插入杠桿4，添加圓柱和孔的同心約束，如圖11所示。
圖11 同心約束-2

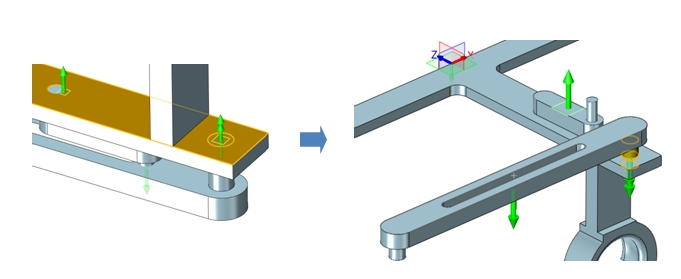

第十三步，在圖12兩面添加重合約束。
