圖26 完成裝配

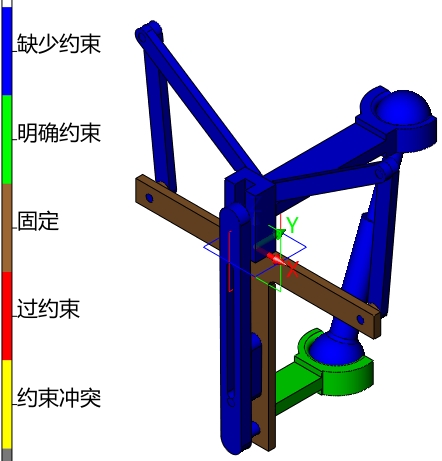

第二十八步,使用約束查詢,查詢當前裝配下零件的約束狀態,對缺少約束的零件在裝配環境下進行拖動,如圖27所示。
圖27 約束查詢

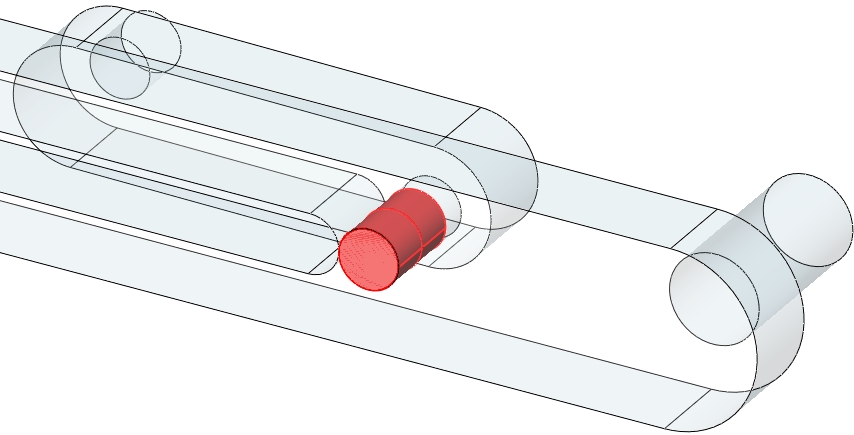

第二十九步,進行干涉檢查,圖28紅色區域?yàn)楦缮鎱^(qū)域,和動畫檢查干涉的結論一致。
圖28 干涉區域

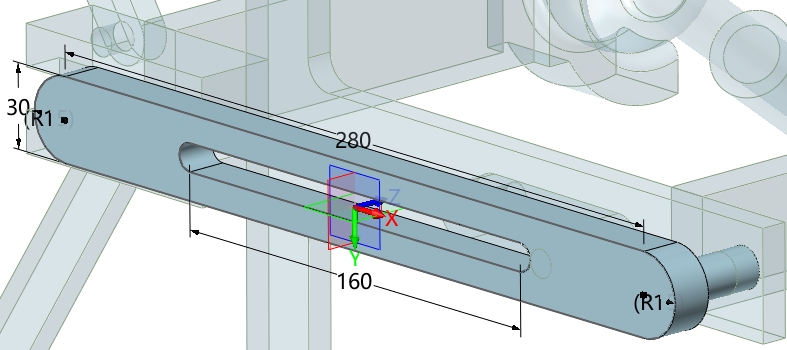

第三十步,在裝配下雙擊杠桿1,進行零件編輯,雙擊顯示草圖1,把尺寸160改為200,再進行干涉檢查,如圖29所示。
圖29 設計變更
到此,零件裝配操作課程就完成了,希望通過本課程能幫助大家掌握中望3D更多設計技巧,同時幫助大家更便捷快速地完成更多裝配設計。
