圖12 重合約束-4

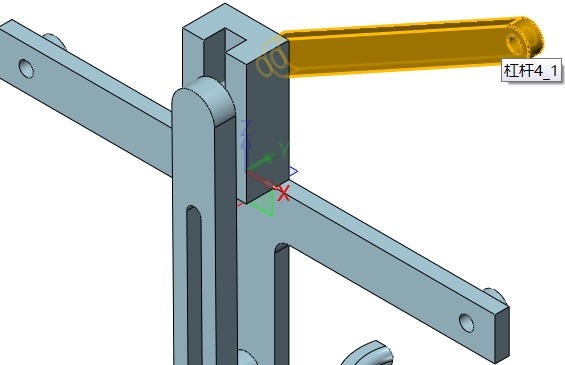

第十四步,把杠桿4拖放到圖13大致位置。

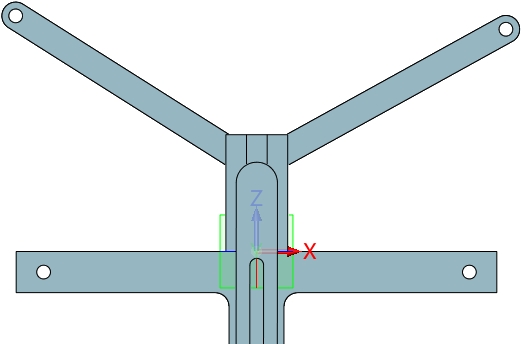

圖13 杠桿拖放-1

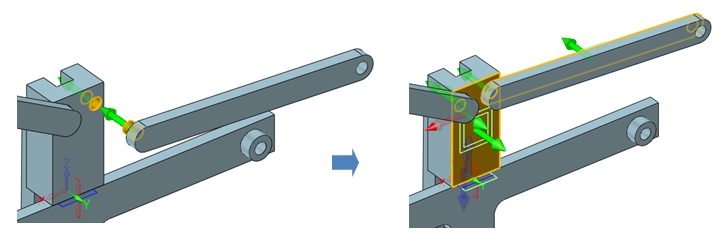

第十五步,插入杠桿4,添加圓柱和孔的同心約束,如圖14左圖所示;并給圖14右圖兩面添加重合約束。
圖14 約束操作-1
第十六步,把杠桿4拖放到圖15大致位置。
圖15 杠桿拖放-2

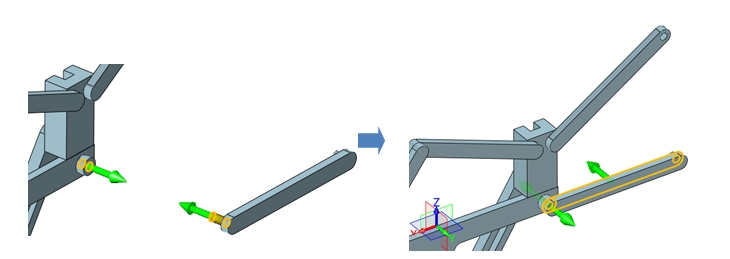

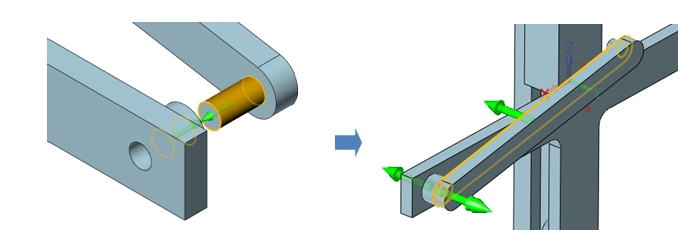

第十七步,插入杠桿3,添加圓柱和孔的同心約束,如圖16左圖所示;并給圖16右圖兩面添加重合約束。
圖16 約束操作-2

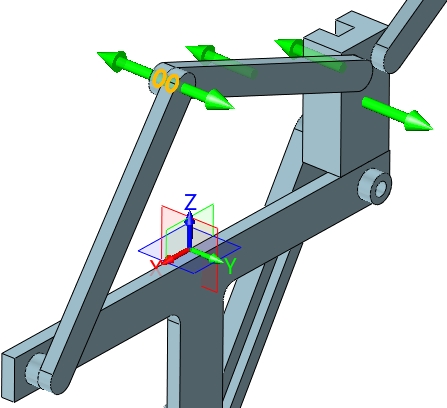

第十八步,添加圓柱和孔的同心約束,如圖17所示。
圖17 同心約束-2
第十九步,插入杠桿3,添加圓柱和孔的同心約束,如圖18左圖所示;并給圖18右圖兩面添加重合約束。
圖18 約束操作-3

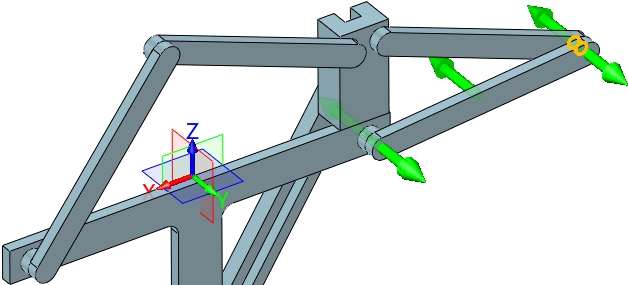

第二十步,添加圓柱和孔的同心約束,如圖19所示。
圖19 同心約束-3

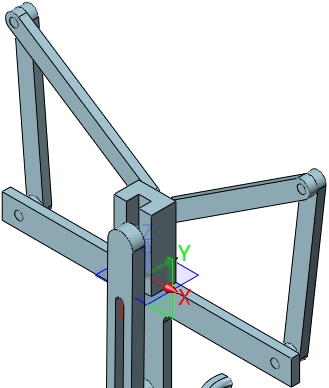

第二十一步,把杠桿拖放到圖20大致位置。
圖20 杠桿拖放-3

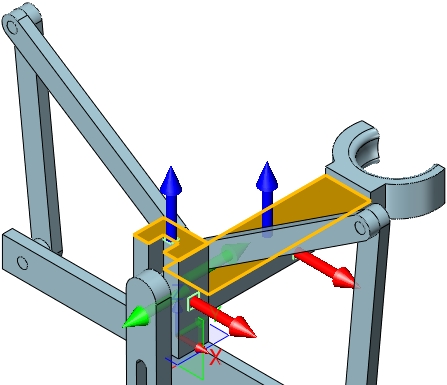

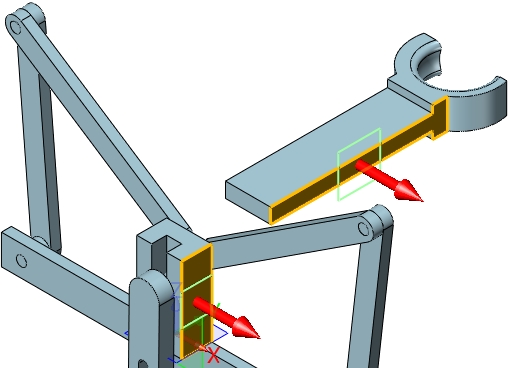

第二十二步,插入鉗口杠桿2,添加下圖兩面重合,如圖21所示。
圖21 重合操作-5

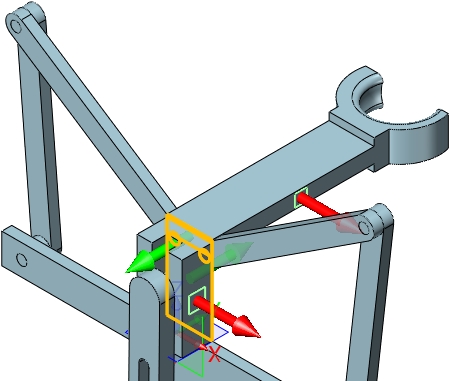

第二十三步,添加下圖兩面重合,如圖22所示。
圖22 重合操作-6
第二十四步,添加下圖兩面距離為25mm,如圖23所示。
圖23 距離設(shè)置

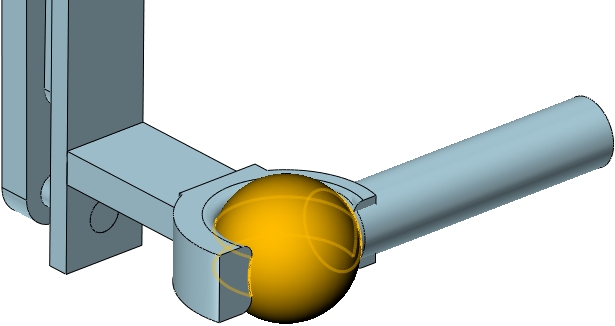

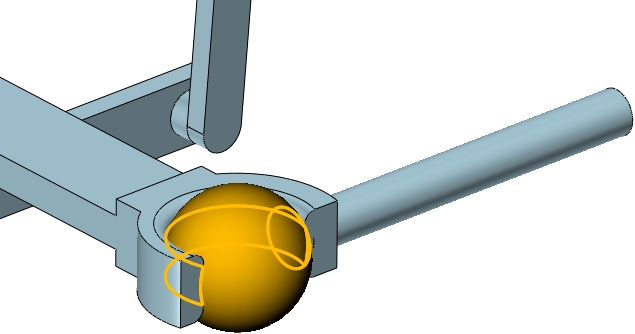

第二十五步,插入球體杠桿1,添加下圖兩面同心約束,如圖24所示。
圖24 同心約束-3
第二十六步,插入球體杠桿2,添加下圖兩面同心約束,如圖25所示。
圖25 同心約束-4

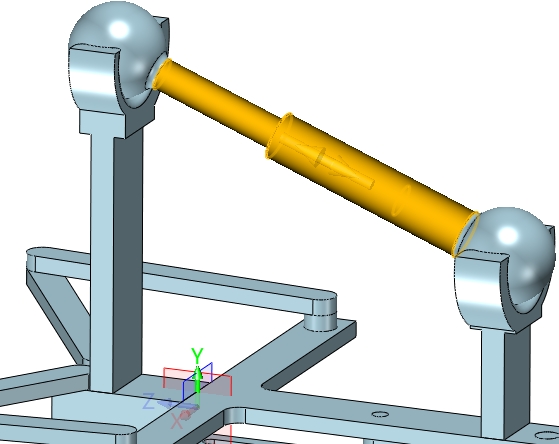

第二十七步,添加下圖兩面同心約束,完成裝配,如圖26所示。
