數控機床是裝備制造業的“工作母機”，是衡量國家裝備制造業發展水平的重要標志。而CAM軟件就像數控機床的大腦一樣，通過輸出代碼讓設備準確高效地完成工作任務。中望3D是國產專業的三維軟件，集CAD、CAM于一體，能幫助制造企業實現1+1＞2的生產加工效果，特別是新推出的中望3D 2016版，不但在CAD設計功能方面有所加強，在CAM功能方面，其粗加工的優化能使數控加工更加精準、智能、高效。

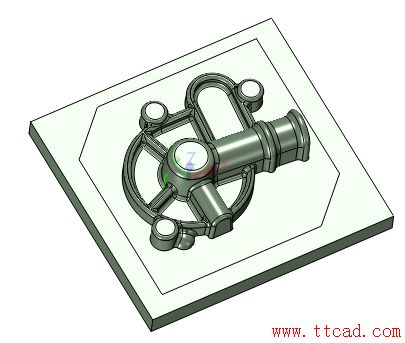

    本文將以圖1這個產品為實例，向大家介紹中望3D 2016版粗加工優化后的加工效果。



圖1 產品

第一步：創建工序。

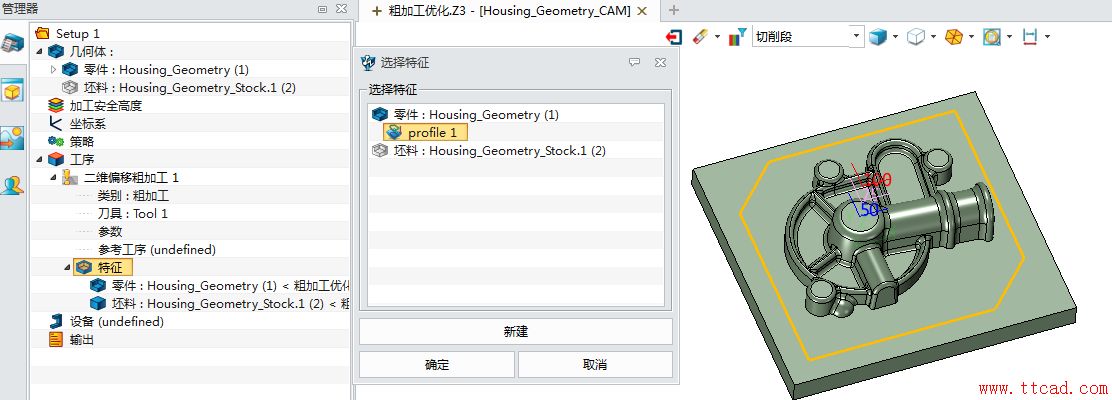

    在“3軸快速銑削模塊”選擇“二維偏移”命令，系統會出現“選擇特征”的窗口，可進行零件和坯料的選擇，我們可參照圖2的操作。



圖2 創建工序

第二步：定義加工刀具和切削參數。

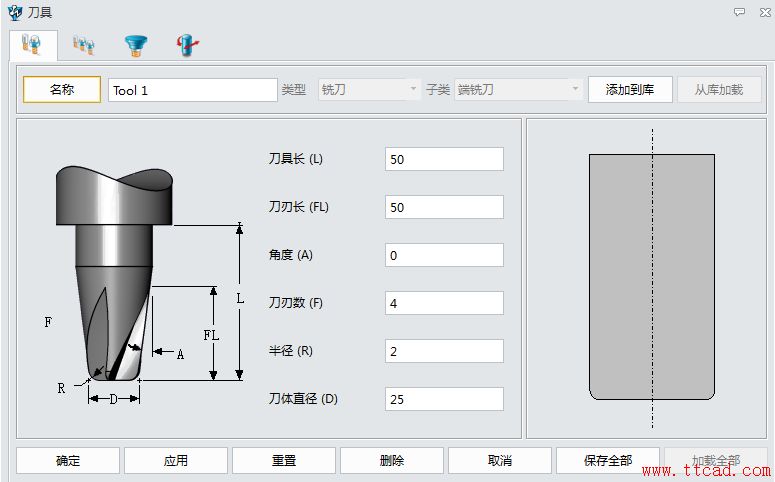

按向?qū)л斎氲毒邊?shù)直徑“25R2”（圖3）。

圖3 定義刀具

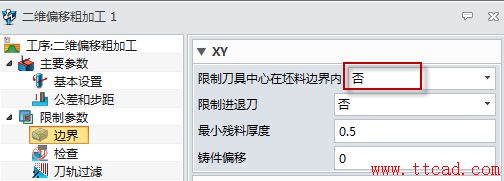

    再定義限制參數，在“限制刀具中心在坯料邊界內”選項中選擇“否”（圖4）。



圖4 限制邊界

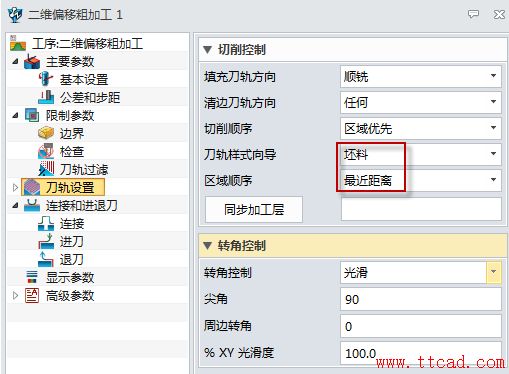

定義刀軌參數，刀軌樣式向?qū)нx擇“坯料”,區域順序選擇“最近距離”，如圖5所示。



圖5 定義刀軌參數

第三步：計算刀軌。

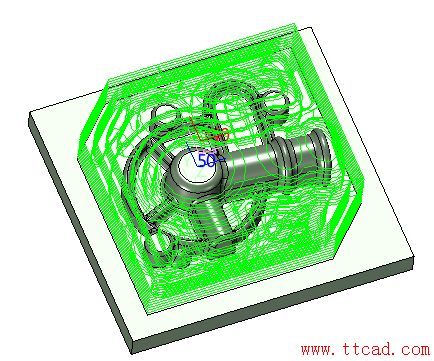

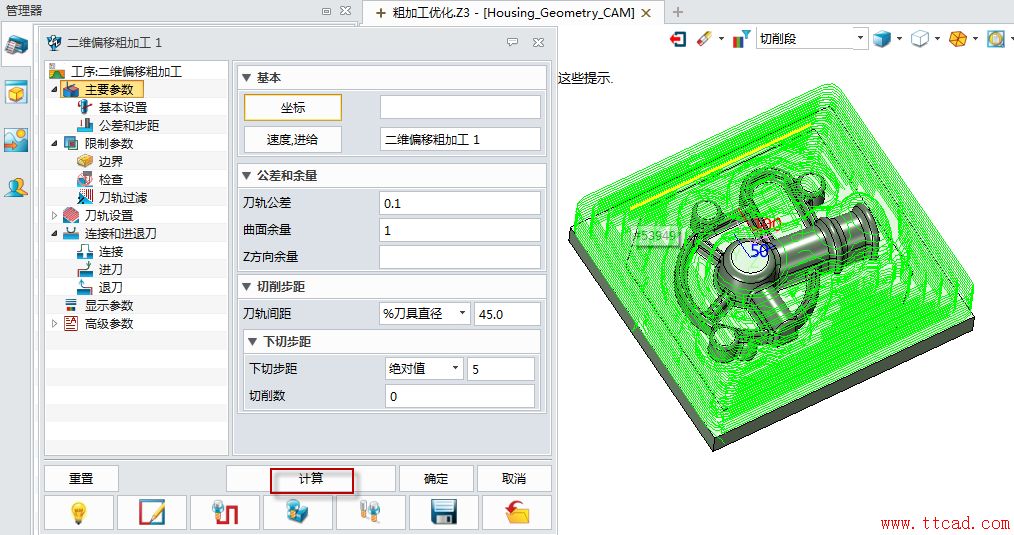

    在完成各項設置后，點擊“計算”即可得到準確的刀軌，如圖6所示。

圖6 計算刀軌

如果工程師根據加工情況，需要增加限制邊界，則直接選擇邊界（圖7），重新進行計算就可以得到所需的刀軌，如圖8所示。

圖7 增加限制邊界

圖8 增加限制邊界的刀軌

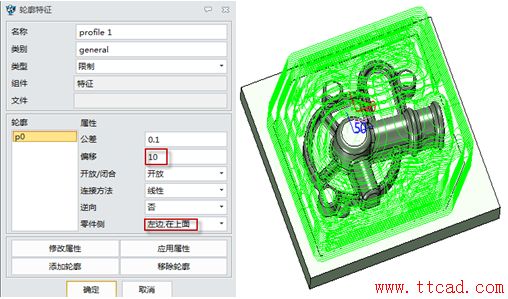

增加的限制邊界，還可以通過對輪廓特征進行偏移等操作（圖9），從而達到對刀軌進行調整的目的。



圖9 調整輪廓

    中望3D2016版粗加工的優化，可以幫助工程師們準確快速地完成編程工作，確保高效率、高質量加工效果的同時，也為公司降低了投入成本，是制造企業提高效益的三維設計生產加工利器。
