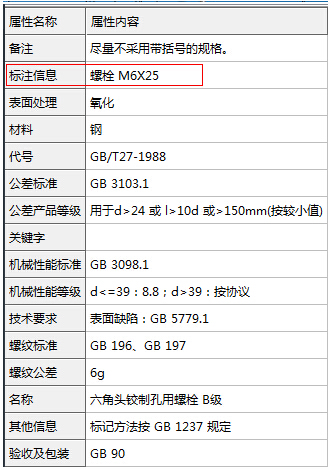

在中望CAD機械版的標準件庫中，已知的零件都會有很多的初始定義屬性。以螺栓為例，螺栓在標準件庫中定義的屬性如下圖所示，正常情況下，我們提取的主要是產品的代號、名稱、材料、備注等等內容信息。但有些情況下，則需要提取零件的“標注信息”作為明細中的“規格”。

圖/中望CAD機械版圖庫中的螺栓屬性截圖

    眾所周知，在機械的明細定制中，任何屬性都是有內碼對應的，但是“標注信息”這一項在所有的36個內碼中是沒有對應的。那么我們就需要在標準件的提取配置中，進行一個標準件到明細表的提取字段的映射配置來讓CAD軟件能夠識別所需要提取的屬性是哪一個。具體操作如下：

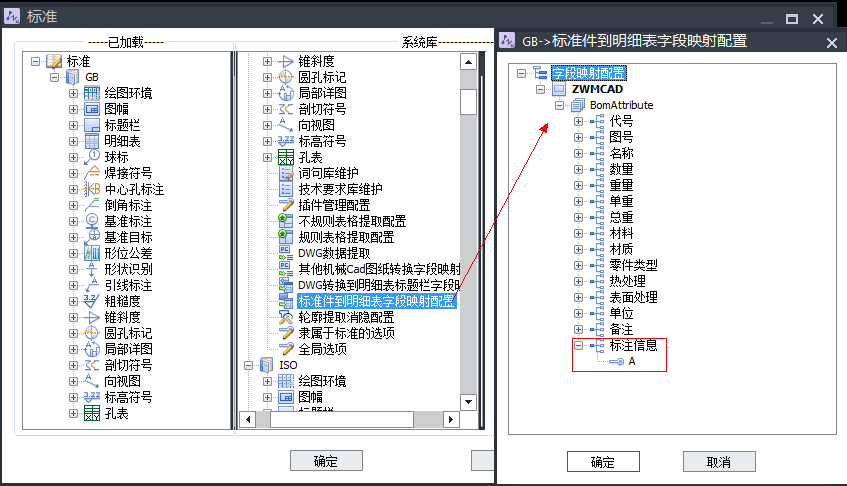

點擊中望CAD機械版的“機械”菜單欄―系統維護工具―樣式配置―GB―標準件到明細表字段映射配置，如下圖所示：

    在映射配置中，增加一個目標字段“標注信息”，將“標注信息”增加一個源字段“A”，通過自定義的一個內碼“A”和“標準信息”進行關聯，這樣我們只需要在明細表定義的時候進行一個內碼的對應配置就可以了。

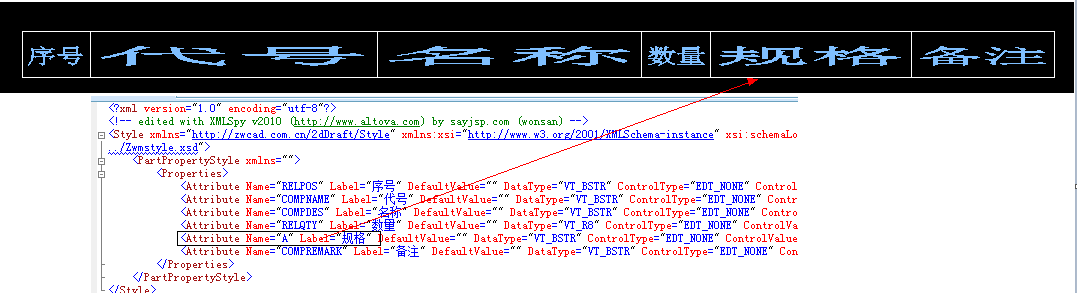

    明細表的表體我們定義如下，并將其中定義的“規格”屬性的內碼定義為“A”，如下圖：

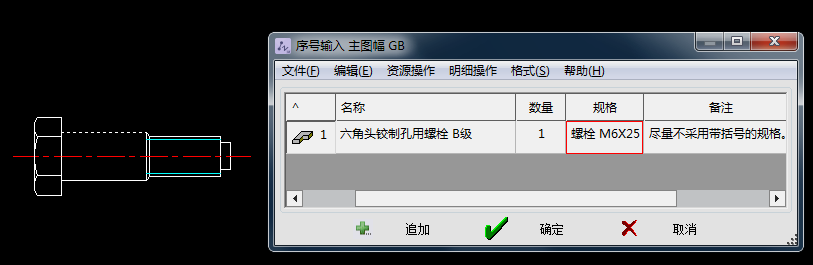

這樣對應之后，我們提取的標準件明細在規格一欄就會自動提取到剛才在標準件屬性中的“標注信息”一項了。如下圖所示：
