在機械和建筑的設(shè)計繪圖中經(jīng)常會繪制管道，而且相對于熟悉CAD使用的人來說也比較簡單，但對于初學者來說，這就有些困難了。那么，CAD是如何繪制三維空心管道的呢？下面小編就來向大家簡單演示一下。

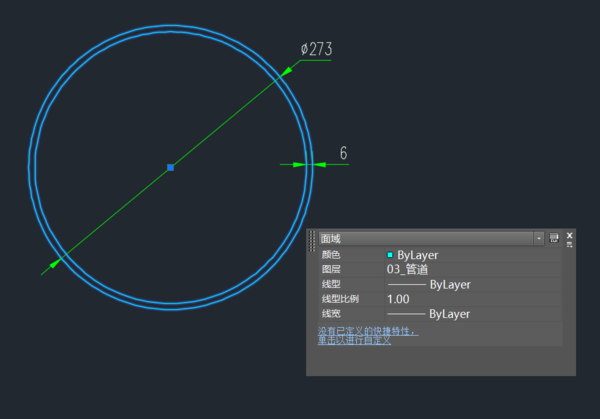

    繪制三維空心管道一般有兩種方法，第一，繪制兩個同心圓，然后用大圓面域減去小圓面域，然后進行拉伸。

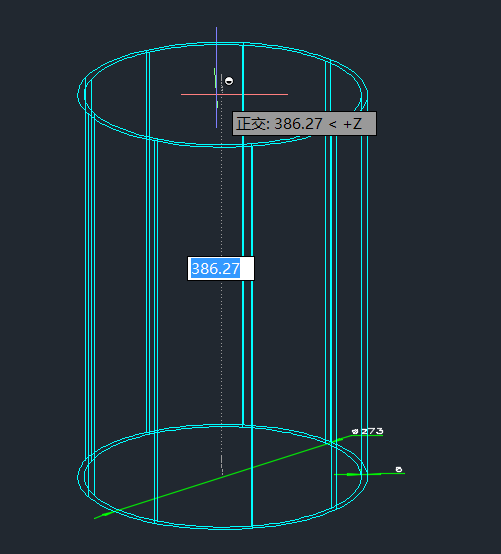

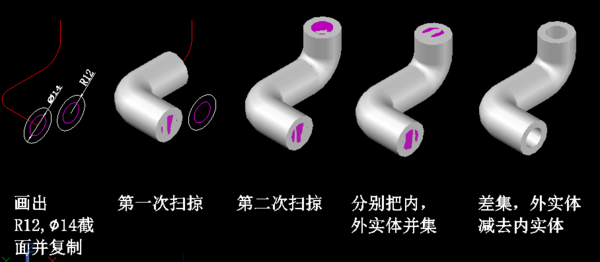

    第二種，繪制同心圓，同時進行拉伸，然后利用“sub”差集命令，用大圓柱減去小圓柱。得出一個空心官道。當然，掃瓊（命令符：sweep）也是一種非常方便的方法，在碰到不規(guī)則曲線形狀的管道的時候，可以利用掃瓊命令符一次掃瓊同心圓，然后也是用差集命令進行減去，同樣可以得到一個三維的空心管道。
