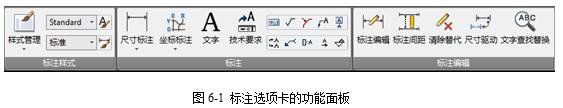

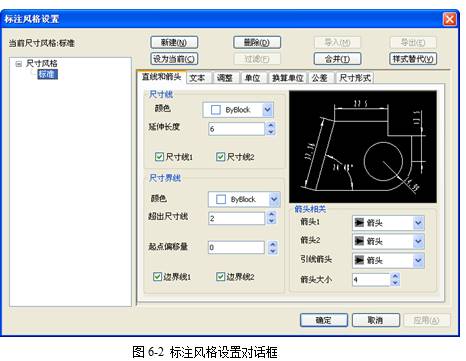

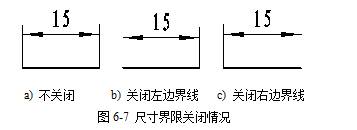

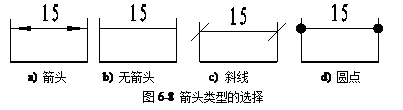

第六章 尺寸與工程標注    一張完整的工程圖，除了圖形外，工程標注也是及其重要的組成部分，占據繪圖工作相當多的時間，如果標注不清晰或不合理還會影響對圖紙的理解。    電子圖板2013依據相關制圖標準提供了豐富而智能的標注功能，包括尺寸標注、坐標標注、文字標注、工程標注等，并可以方便地對標注進行編輯修改。另外，電子圖板2013各種類型的標注都可以通過相應樣式進行參數設置，滿足各種條件下的標注需求。    電子圖板 2013提供了強大的標注功能，可以半自動地完成制圖中所需要的各種標注，并且提供了多種標注編輯的功能，以便標注錯誤后可以修改。    電子圖板 2013有關標注的功能在系統界面上安排在【標注】菜單和【標注】選項卡下，同時在【常用】選項卡下提供了一個【標注】面板。如圖6-1所示為【標注】選項卡下的各功能面板，可以完成標注樣式設置、尺寸標注與工程標注、標注編輯、尺寸驅動等工作。6.1 尺寸風格    尺寸風格是指對標注的尺寸線、尺寸線箭頭、尺寸值等樣式的綜合設置，畫圖時應根據圖形的性質設置不同的標注風格。尺寸風格通常可以控制尺寸標注的箭頭樣式、文本位置、尺寸公差、對齊方式等。用以下方式調用【尺寸風格】命令：◇  菜單方式：【格式】>【尺寸】◇  功能區圖標：【標注】選項卡【標注樣式】面板【樣式管理】內的圖標    【常用】選項卡【標注】面板【樣式管理】內的圖標◇  命令方式：StyleDim、DimPara、DST    另外電子圖板2013還可以通過【樣式管理】功能管理尺寸風格。在命令行輸入“StyleDim”，啟動【尺寸風格】命令，系統打開如圖6-2所示的【標注風格設置】對話框，在該對話框中，可以設置【直線和箭頭】、【文本】、【調整】、【單位】、【換算單位】、【公差】、【尺寸形式】等選項。    以下基于圖6-2分別介紹各控件的功能與設置方法。6.1.1 設置尺寸風格1. 直線與箭頭選項卡(1)  尺寸線組① 顏色：設置尺寸線顏色，默認為ByBlock，可以從列表框提供的多種顏色中選擇，也可從中選擇【其他】，打開【顏色拾取】對話框，從中選取【標準】顏色或【定制】顏色。② 延伸長度：當尺寸線在尺寸界限外側時，尺寸界限外側延伸的尺寸線長度，默認為6mm，如圖6-3所示。③ 尺寸線：分為左尺寸線、右尺寸線，設置是否顯示尺寸線的左半部分或右半部分，如圖6-4所示。(2) 尺寸界線組① 顏色：設置尺寸界線的顏色，設置方式同尺寸線顏色，缺省值ByBlock。② 超出尺寸線：指尺寸界線超出尺寸線的長度，如圖6-5所示。③ 起點偏移量：指尺寸界線距離被標注對象的距離，主要是針對線性尺寸，如圖6-6所示。④ 左邊界線、右邊界線：是否畫出尺寸邊界線，如圖6-7所示(3) 箭頭相關組
