(1)分析該產品的設計與制造由哪些具體環節組成。（10分）
(2)指出在該產品設計制造中的哪些具體環節可采用CAD/CAM中的什么單項技術？同時分析采用這些CAD/CAM技術可解決什么問題。（20分）
二、列舉現代CAD/CAM技術的一些新發展，并簡要分析各自技術內涵和應用前景。（10分）
三、某零件的三視圖和立體圖如下所示：
(1)分析指出該零件由哪些形狀特征組成(繪簡圖說明)。（10分）
(2)簡述用UG實現下圖所示零件三維造型的步驟(分步驟進行文字說明,并配適當?shù)暮唸D說明)。（10分）
四、采用立式數控銑床在一矩形板上銑削如下圖所示工件的外輪廓和內腔，矩形板上已加工好兩個Φ16mm（圖中標注為R8）的孔，可作為裝夾用。使用Φ10mm圓柱平底立銑刀進行加工，工件材料為鑄鐵。如采用UG軟件進行數控加工編程，簡要說明在UG軟件環境下編制該工件外輪廓和內腔數控加工程序的步驟（分步驟進行文字表述，并配適當?shù)暮唸D說明）。（20分）
五、下圖所示齒輪齒條機構由齒輪(零件1)、齒輪軸(零件2)、齒條(零件3)和支架(零件4)四個零件組成。如在UG中已完成四個零件的三維建模，如需繼續在UG中對其進行裝配建模，得到如下圖所示的三維裝配模型，試給出建立該齒輪齒條機構三維裝配模型的主要步驟（分步驟進行文字說明，并配適當?shù)暮唸D說明）。（20分）

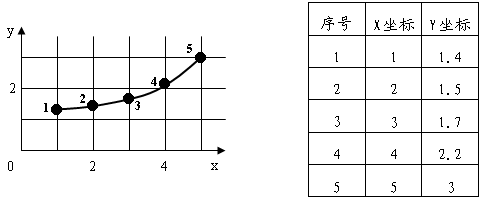

六、某線圖的五個點如下左圖所示，各點坐標如右表所示。
(1)如采用拉格朗日插值原理進行插值，試?yán)L出實現插值計算的計算機程序流程圖。(10分)
(2)采用某種計算機編程語言（如C、Basic），編寫程序?qū)崿F(xiàn)該線圖的拉格朗日插值計算。(10分)
《CAD/CAM技術及應用》答卷
一、以一個你熟悉的實際機械產品（或零件、部件）為例，進行如下分析說明：
(1)分析該產品的設計與制造由哪些具體環節組成。（10分）
答：齒輪傳動是機械傳動中最重要的傳動之一，形式很多，應用廣泛，傳遞功率可達近十萬千瓦，其主要特點：效率高、結構緊湊、工作可靠，壽命長、傳動比穩定。
設計的環節包括：齒輪模數和壓力角的選擇，齒輪齒數的設計，齒輪幾何尺寸計算，強度的計算和校核，齒輪結構的設計，齒輪精度的設計。
制造的環節包括：下料→鍛造→預先熱處理→粗加工→最終熱處理→精加工。
(2)指出在該產品設計制造中的哪些具體環節可采用CAD/CAM中的什么單項技術？同時分析采用這些CAD/CAM技術可解決什么問題。（20分）
答：設計環節可以采用CAD、CAE單項技術，制造可以采用CAPP、CAM單項技術。
CAD系統解決幾何建模、工程分析、模擬仿真、工程繪圖等主要功能；CAE（Computer Aided Engineering）是用計算機輔助求解產品結構強度、剛度、屈曲穩定性、動力響應、熱傳導、三維多體接觸、彈塑性等力學性能的分析計算以及結構性能的優化設計。CAPP系統的解決毛坯設計、加工方法選擇、工序設計、工藝路線制定和工時定額計算等。CAM解決零件造型和加工。
二、列舉現代CAD/CAM技術的一些新發展，并簡要分析各自技術內涵和應用前景。（10分）
