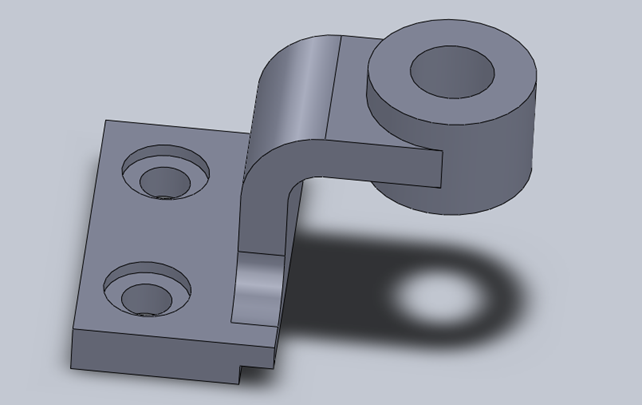

（1）該零件由長方體底座，圓柱，筋板，孔，凸臺等特征。

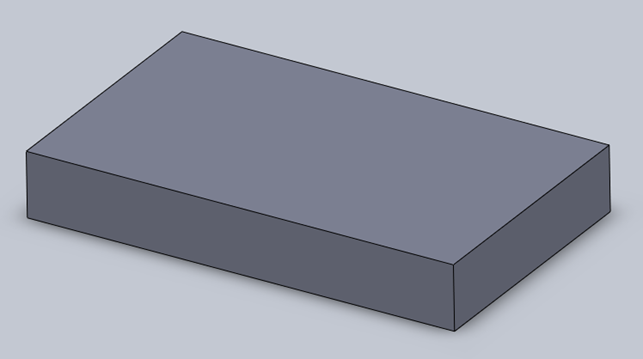

（2）首先拉伸長方體，如下圖

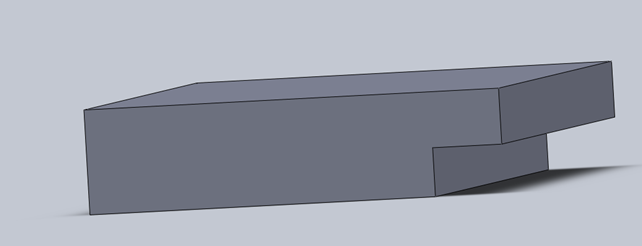

其次，拉伸切除，如下圖：

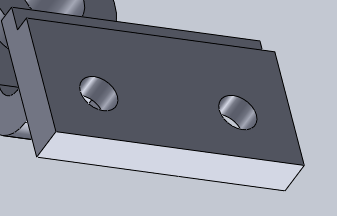

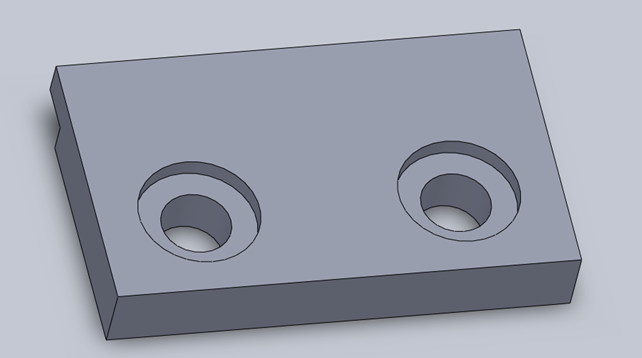

    然后，拉伸切除兩個圓孔，如下圖所示：

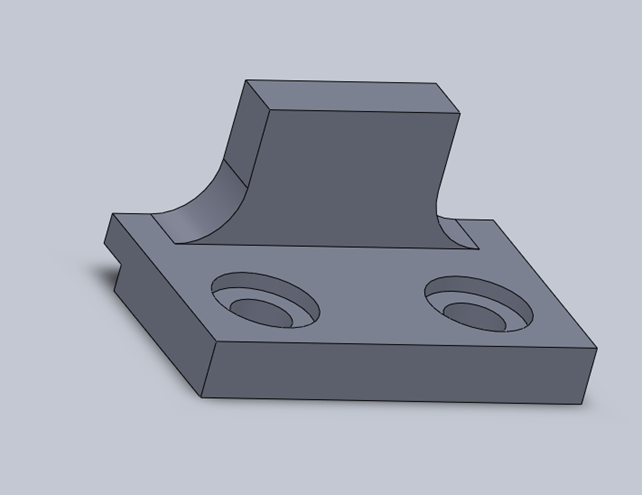

再次，拉伸連接體,如下圖：

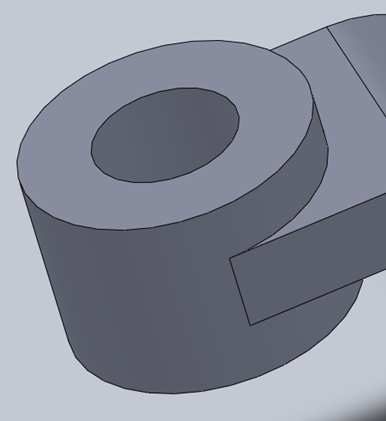

再次，拉伸圓柱體,如下圖：

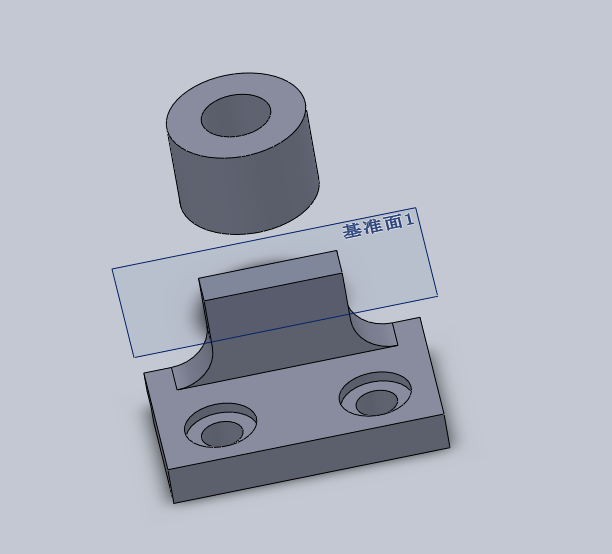

再次，拉伸連接體，如下圖：

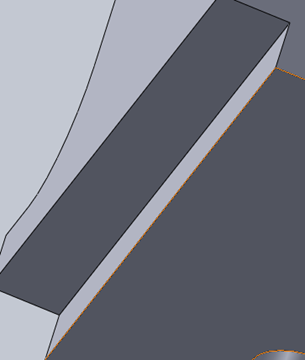

再次，拉伸到下一面，如下圖：

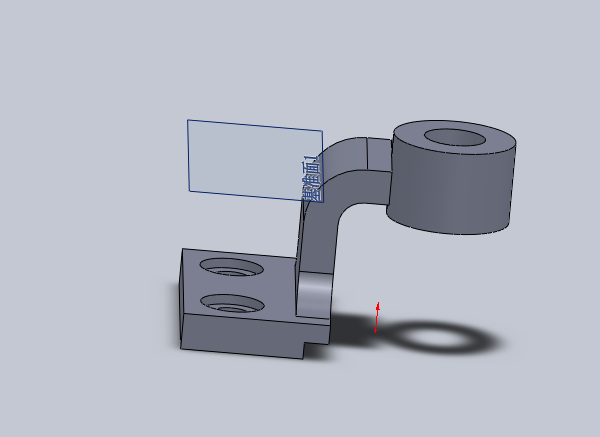

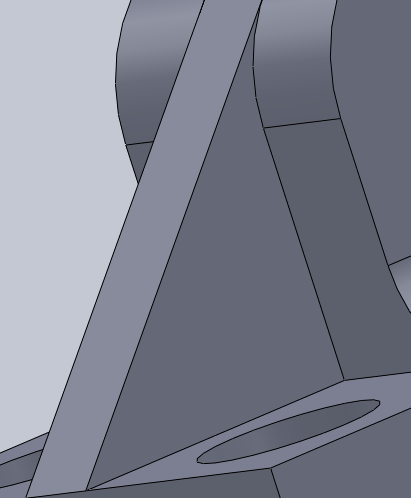

最后，拉伸加強筋。
