第一步，新建一個名稱為飛機的零件，并保存文件，命名為“Plane”。

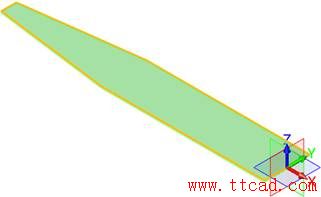

第二步，使用鈑金頁面下的草圖，在XY工作平面上創建草圖1，如圖1所示。
圖1 繪制草圖-1
第三步，使用拉伸平板對上步草圖進行拉伸，料厚為反向1mm，如圖2所示。
圖2 草圖拉伸

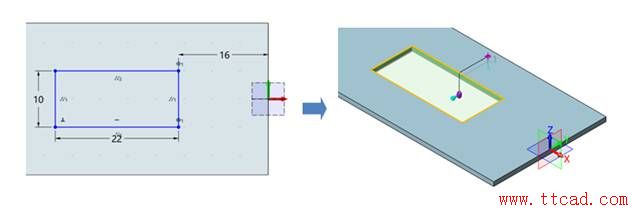

第四步，在鈑金上表面創建草圖2，并拾取草圖2進行拉伸切除，如圖3所示。
圖3 草圖拉伸切除-1

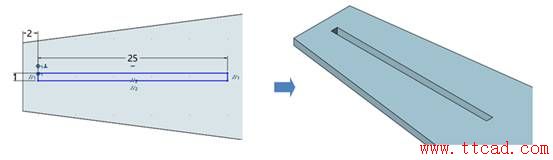

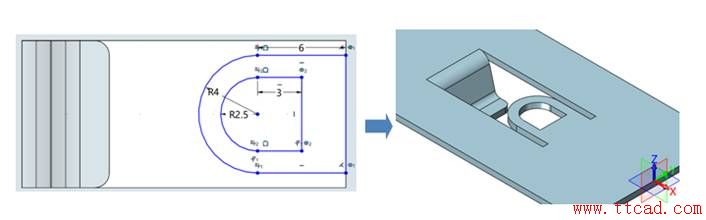

第五步，在鈑金上表面創建草圖3，并拾取草圖3進行拉伸切除，如圖4所示。
圖4 草圖拉伸切除-2

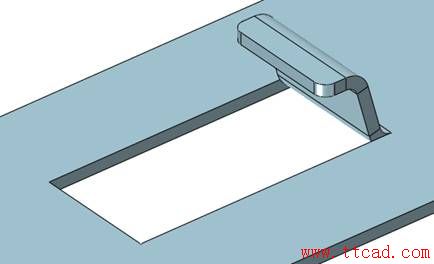

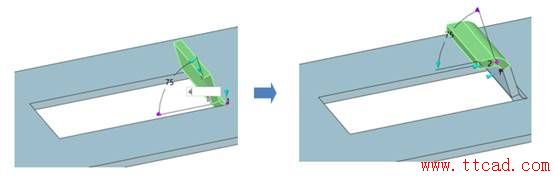

第六步，使用全凸緣，拾取上步矩形切口的邊，折彎半徑為1mm，往下折彎75°，長度為4mm；再此使用使用全凸緣，拾取上步折彎邊，折彎半徑為1mm，角度為75°，長度 為2mm，效果如圖5所示。
圖5 全凸緣操作-1
第七步，使用圓角，倒圓角半徑為1mm，拾取邊，如圖6所示。
圖6 倒圓角操作-1

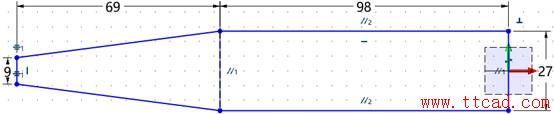

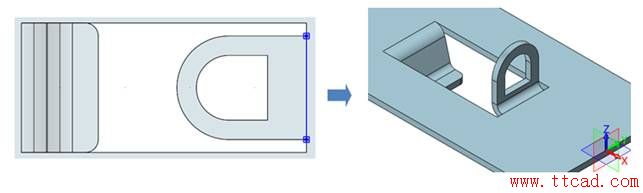

第八步，在鈑金上表面創建下面草圖，并使用拉伸平板對此草圖進行拉伸，與基體合并，料厚為反向?yàn)?mm，如圖7所示。
圖7 創建草圖、基體合并

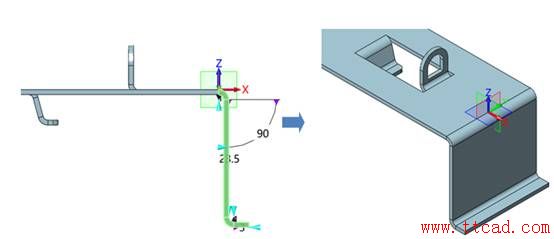

第九步，在鈑金上表面創建下面草圖，繪制直線，退出草圖后使用沿線折疊，折彎線在內側，角度為90°，折彎半徑1mm，如圖8所示。
圖8 創建直線草圖、沿線折疊

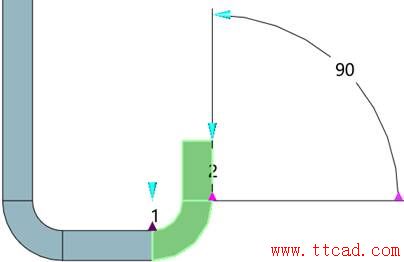

第十步，使用全凸緣，使用S折彎，半徑為1mm，長度為3mm，高度類型為長度，長度為23.5mm，完成后如圖9右所示。
圖9 全凸緣操作-2
第十一步，再次使用全凸緣，拾取邊并反轉凸緣，使用簡單折彎，半徑為1mm，長度為2mm，如圖10所示。
