由于螺釘、彈簧等零件在實際工程中的使用量巨大，所以在三維實體建模中，螺旋掃掠（個別CAD設計軟件稱為“螺旋掃描”）的應用也非常頻繁。從某種程度上講，螺旋掃掠和普通的掃掠特征是一樣的，螺旋掃掠也是將草繪剖面沿著特征的軌跡進行掃描，然后設置螺紋的螺距、旋向等參數，最后生成實體模型，但不同的是螺旋掃掠的掃掠軌跡是固定的螺旋線。

    螺旋掃掠的分類方式多種多樣，但在工程中，一般有以下兩種：

第一,依據螺旋方向分類

    依據螺旋方向分類的話可以分為兩種，分別是右手螺旋和左手螺旋。同樣，依據掃掠螺旋線軌跡的旋向不同，螺旋掃掠特征也可以分為右旋和左旋。

第二,依據螺距變化分類

    依據螺旋中螺距的變化情況，也可以將螺旋掃掠特征分為兩種，如果螺距值不變，則為恒定螺旋掃掠特征；如果螺距值變化，則為可變螺旋掃掠特征。

    本文將向大家介紹中望3D螺旋掃掠特征的建立與運用。中望3D的螺旋掃掠功能與其他一些三維CAD設計軟件相比，設置界面清晰明了，操作簡便，無需對過多的特征參數進行設置，既能達到所需的建模效果，又能提高工作效率。下面我們來看一下中望3D是如何進行螺旋掃掠的。

    首先，單擊工具欄“造型模塊“中的“螺旋掃掠”功能，系統將彈出“螺旋掃掠”的對話框如圖1所示，該功能主要用來創建螺紋、彈簧、線圈等實體。

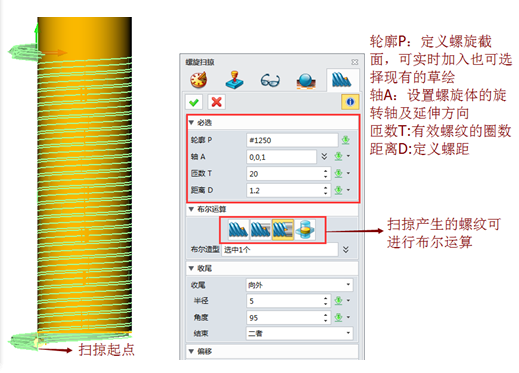

圖1 螺旋掃掠設置界面

從圖1中望3D的螺旋掃掠界面大家可以發現，螺紋定義的必選參數在對話框中一目了然，用戶可以輕松設置，實時變換參數設置，大幅度地減少對2D草繪的依賴。掃掠產生的螺旋面可以直接進行布爾運算，內螺紋和外螺紋的設置合并在一個對話框中，方便操作，除此之外，中望3D對螺旋掃掠的效果還支持用戶根據設計需要進行進一步的修飾，這主要體現在螺旋掃掠的開始和結束兩端，詳細設置我們可以看圖2。

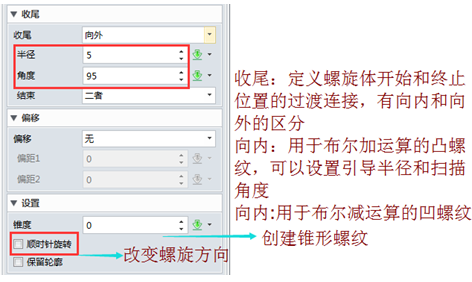

圖2 螺旋掃掠收尾設置界面

圖3是中望3D螺旋掃掠錐度螺紋的效果圖，這里我們需要注意，通過設置錐度只會改變螺紋的掃掠錐度，不會改變拉伸實體的錐度，要想得到錐度螺紋，在基體拉伸時就設置好需要的拔模斜度。圖4是螺旋掃掠引導效果圖。

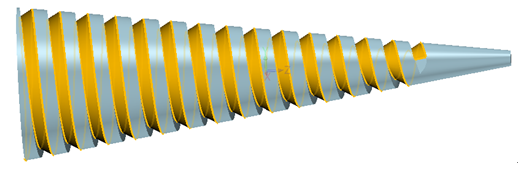

圖3 中望3D螺旋掃掠錐度螺紋效果

圖4 中望3D螺旋掃掠引導效果
