一、繪制云線的基本操作步驟

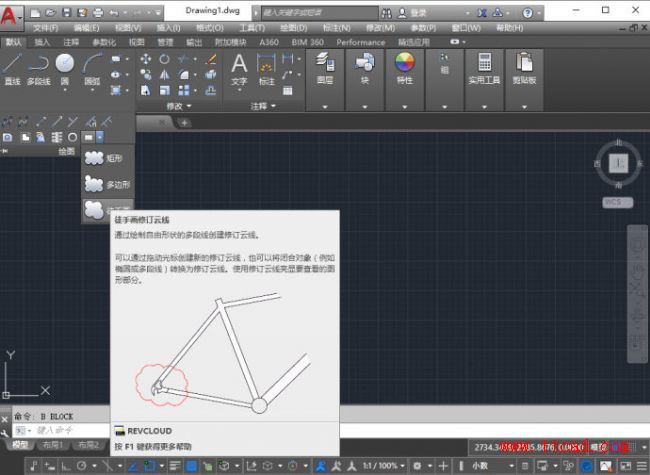

繪制云線的操作很簡單，在菜單、工具欄或命令面板調用運行命令，或者輸入REVCLOUD命令后回車來調用，但低版本和高版本有一些變化。在低版本中雖然可以利用選項設置來選擇規則圖形來生成云線，但初學者不太清楚操作，因此到高版本將命令進行了分解，分成了矩形云線、多邊形云線和徒手畫，如圖所示。
矩形和多邊形是修訂云線的兩個特殊形式，可以說是修訂云線的子命令，所以我們還是來介紹各版本都有的徒手畫的操作步驟。

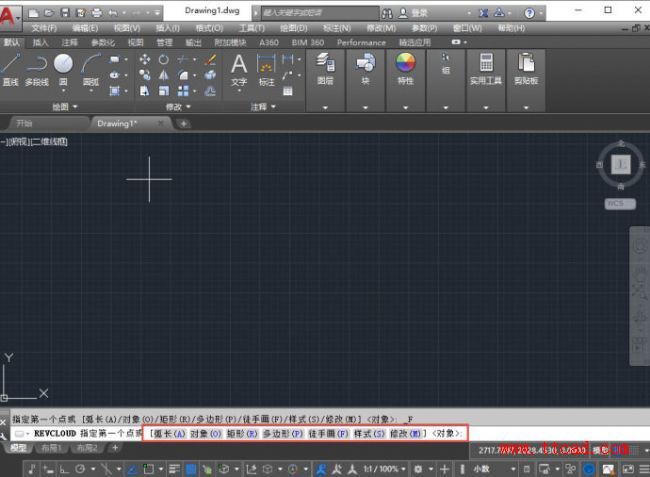

在命令面板中單擊徒手畫修訂云線或者輸入REVCLOUD后回車，執行修訂云線命令，軟件會提示指定云線的第一點，并列出了以大堆選項，如圖所示。
我們可以看到里面有弧長、對象、矩形、多邊形、徒手畫、樣式、修改等一些列參數，低版本坑你沒有矩形、多邊形、徒手畫三個參數，這三個參數就對應了我們?cè)诘谝粡埥貓D中的三個命令。

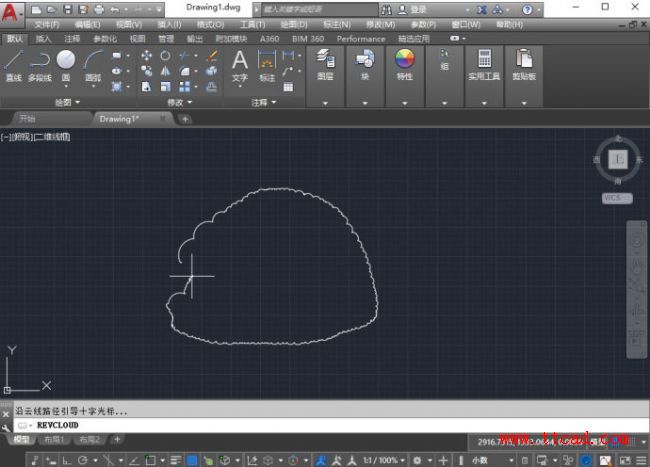

我們直接在圖中單擊確定第一點，然后拖動光標，圖面上就會跟隨光標出現一系列半徑不一的連續圓弧，如圖所示。
圓弧的最小半徑是可以設置的，在徒手畫云線的過程中，軟件會根據光標移動的軌跡自動計算圓弧段的半徑大小，因此我們會看到圓弧半徑有大有小。
將光標移動到云線起點附近，如果光標距離起點足夠近，云線會自動封閉，云線繪制就結束了。
繪制云線的時候通常需要設置的是最小弧長，當圖形尺寸比較大時，就需要將云線的弧長設置得大一些，避免生成的弧長過小，圓弧段過多，看上去效果不太好。

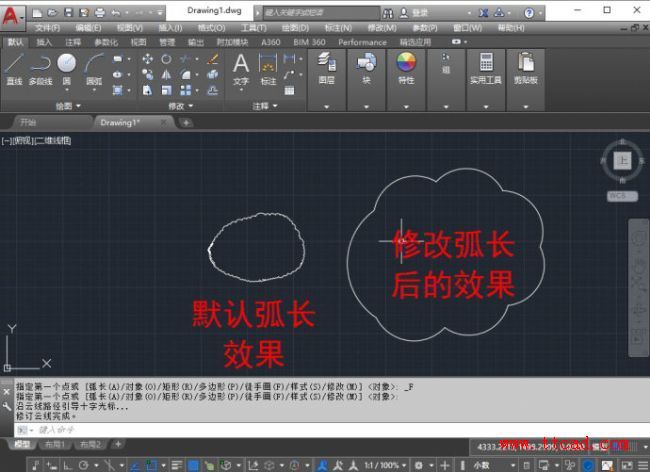

執行云線命令后，輸入A，回車，就可以設置最小弧長，默認的弧長是0.5，我們可以手動輸入最小弧長，也可以在圖中通過定義兩點來定義弧長。最小弧長設置合適的話，云線的圓弧段會減少很多，如圖所示。
二、繪制規則形狀的云線
高版本提供了矩形和多邊形選項，用這兩個選項就可以繪制規則的云線，繪制方法比較簡單，這里就不再介紹了。其實低版本CAD雖然沒有矩形和多邊形選項，也同樣可以繪制股則形狀的云線。
執行云線命令后，可以看到有一個選項：對象(O)，表示輸入O回車后可以選擇對象來生成運行，我們可以看到參數的最后<>里寫的也是<對象>，命令參數最后用<>里的選項不需要輸入關鍵字，直接按空格和回車就可以執行。

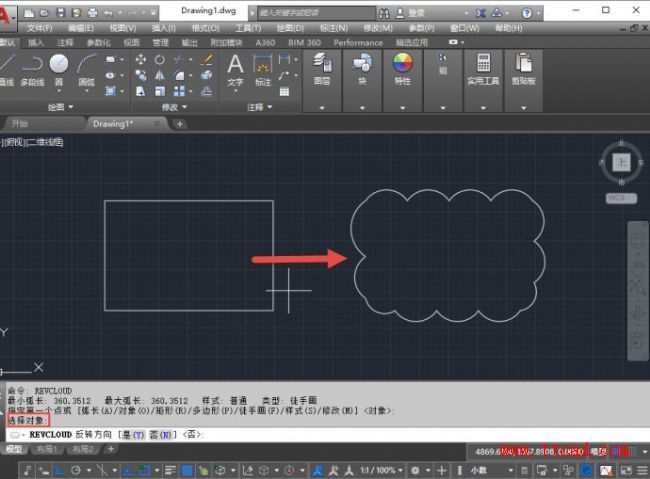

我們可以先繪制一條封閉的多段線，為了方便，可以直接繪制一個矩形，然后執行徒手畫云線命令，出現提示時直接按空格，軟件會提示讓選擇對象，選擇提前繪制好的多段線，就可以生成云線，命令行會提示是否反轉方向，這個可以反轉圓弧的方向，讓圓弧向內凹或向外凸，如果云線不滿足要求，可以輸入Y反轉方向，如果沒有問題，直接輸入N。

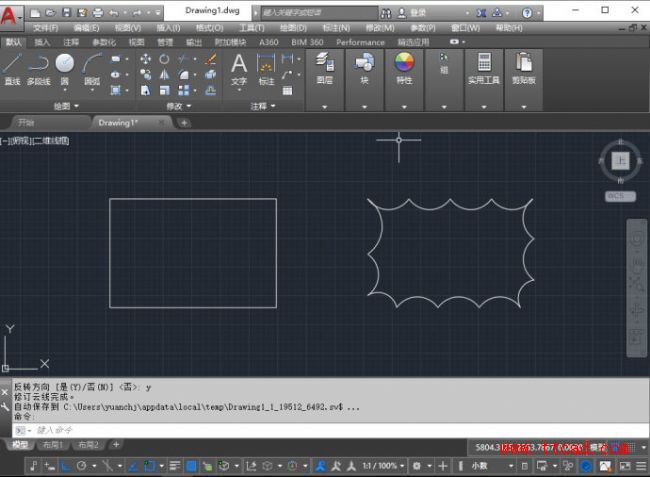

我們可以看看反轉的效果，如下圖所示。
