使用三維CAD軟件的工程師都知道，要將三維模型保存成3D PDF格式，需要通過另存為，選擇PDF格式才可以。如果一個裝配中有多個零件需要存成3D PDF格式，操作就比較繁瑣。在這種情況下，可利用中望3D的API函數，根據客戶的特殊用途進行軟件的個性化定制和二次開發，從而大大提高工作的效率，深度滿足企業的要求。
2.二次開發準備
2.1系統需求：
1）Windows7 或以上系統；
2）Visual Studio 2012（或者任意能夠創建C/C++的IDE工具）；
3）中望3D 2012或以上版本軟件（本文使用中望3D 2017）；
3.創建二次開發程序
3.1 打開Visual Studio 2012，選擇新建項目，選擇Win32控制臺應用程序，然后在名稱中輸入FileExport，選擇程序生成位置，完成后選擇確定。
圖3-1

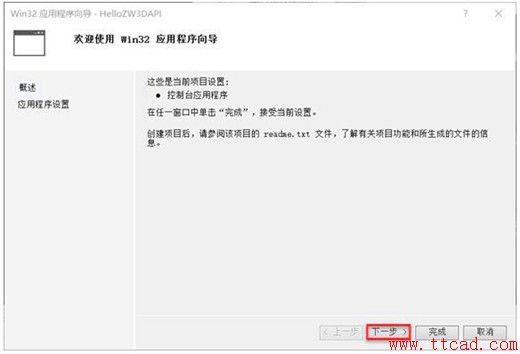

3.2選擇下一步。
圖3-2

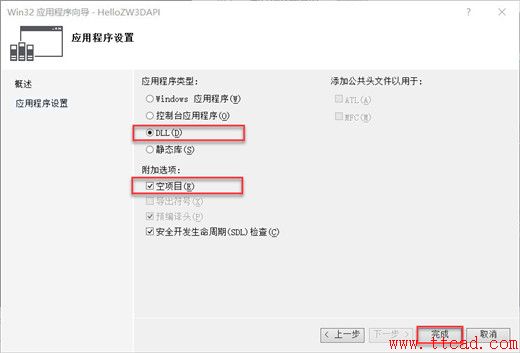

3.3 選擇應用程序類型為DLL，選擇附加選項為空項目，然后點擊完成。
圖3-3

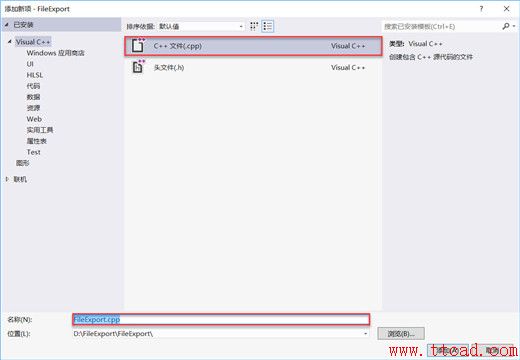

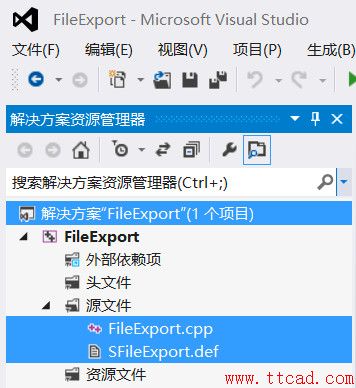

3.4 右鍵FileExport項目，選擇添加，選擇新建項，或者使用快捷鍵Ctrl+Shift+A，分別創建FileExport.cpp源文件和FileExport.def文件。
圖3-4
圖3-5
圖3-6
3.5 右鍵FileExport項目，選擇屬性，進入FileExport屬性頁。（注意：如果是64位系統，平臺必須選擇X64?。┻x擇C++，選擇常規，選擇附件包含目錄，在該目錄中輸入安裝目錄下API文件夾的地址，如圖3-7所示。
圖3-7

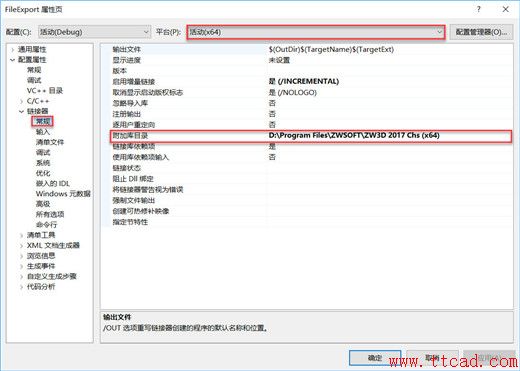

3.6在FileExport屬性頁中，選擇鏈接器，選擇常規，在附加庫目錄中輸入中望3D安裝目錄地址，（注意：如果是64位系統，平臺必須選擇X64?。┤鐖D3-8所示。
圖3-8

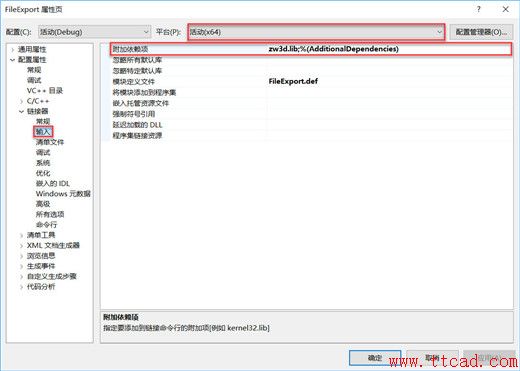

3.7 在FileExport屬性頁中，選擇鏈接器，選擇輸入，在附加依賴項中輸入zw3d.lib，（注意：如果是64位系統，平臺必須選擇X64！）如圖3-9所示。
圖3-9
3.8輸入以下代碼，定義項目中的FileExport.cpp文件。
#include<stdio.h>
#include<string.h>
#include"VxApi.h"
intFileExportPdf(void);
intFileExportInit(intformat, void *data)
{
cvxCmdFunc("FileExportPdf", (void*)FileExportPdf, VX_CODE_GENERAL);
return 0;
}
intFileExportExit(void)
{
cvxCmdFuncUnload("FileExportImg");
cvxCmdFuncUnload("FileExportPdf");
return 0;
}
intFileExportPdf(void)
{
intiRet = 0;
vxNameExportName;
vxPathFilePath;
svxPdfDataPdfData;
cvxFileDirectory(FilePath);
iRet = strcpy_s(ExportName, "test.pdf");
if (FilePath[0])
iRet = cvxPathCompose(FilePath, ExportName);
else
iRet = strcpy_s(FilePath, "test.pdf");
if (iRet)
{
