要想得到一個實體的前提，是需要有一個完整的封閉曲面。由于使用軟件的不同，一旦第三方數據導入軟件，較復雜的模型很容易出現破面的情況，這是行業里的通病，也是一個大難題。而曲面修復是一個耗時耗腦的苦力活，這個對于沒有一定的實戰經驗的設計師來說顯得無從下手。Pro/E在這一方面門檻太高，掌握起來難度很大。
下面是2個供參考的Pro/E圖例，圖1是一個破面實體進入曲面修復的狀態,圖2是一個實體出現破面的狀態，出于職業習慣這個顏色看著很刺眼，紫色破面狀態是每一位設計人員進行實體編輯最不愿意看到的。

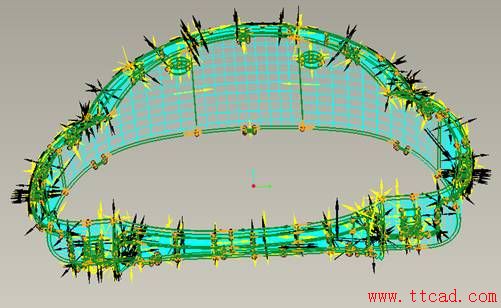

圖1 破面實體進入曲面修復的狀態

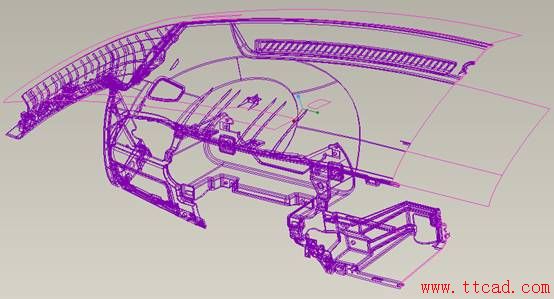

圖2 實體出現破面的狀態
筆者認為，定義一款設計軟件是否強大，就是看給設計者提供多大程度的便利，一個只有少部分人掌握的大眾技術是很失敗的。
筆者認為，有破面不可怕，可怕的是沒有很好的修復工具。這里有兩個方法供大家參考：1.進入曲面的編輯模塊修補破面，直到形成完整的封閉曲面（很難）2.將當前的單位精度調整到最大后再進行實體化。
中望3D具備很好的修復功能以及強大的曲面功能，可以高效的進行數據修復工作。我們來看看中望3D是如何解決上述難題的。
圖1箭頭所示位置為中望3D的“修復/分析”模塊，可以對有破面的3D數據進行一次全面的體檢和修復，快速有效的處理轉換后的模型數據存在的問題。
圖 1

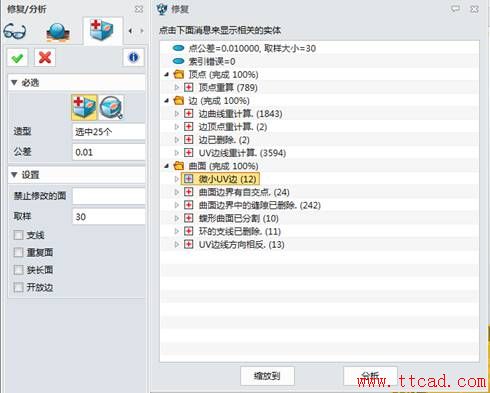

圖2為修復的結果，從中我們可以看到運用“修復/分析”后，相應的修復情況。
圖2
對于“修復/分析”后余下的部分間隙，可通過“顯示開放邊”等命令對模型進行分析后，采用“縫合”、“閉合空隙”、“填充縫隙”等命令多方式的進行修復工作。如圖3、圖4所示：
圖3
圖4
如果對修復工作有著更高要求，中望3D同時也提供了多種曲面功能，使得設計者對轉換后的數據修復有了多種選擇。如圖5所示：
圖5
通常需要修復的模型，多為外來導入的圖紙，自主設計的文件一般不會發生破面的現象，圖6所示為導入中望3D的模型，粉紅色面顯示位置均為有待修復的曲面或者開放邊，啟動中望3D的“修復/分析”模塊，建議使用“造型”下拉菜單中的“窗口選擇”命令，可一次性將所有曲面選中，“公差”選項中可以適當?shù)膶⒐钫{(diào)整大一點，這樣可以大大提高修復的概率，建議將左下方的復選框全部勾選，中望自動修復后的結果如圖 7所示。
